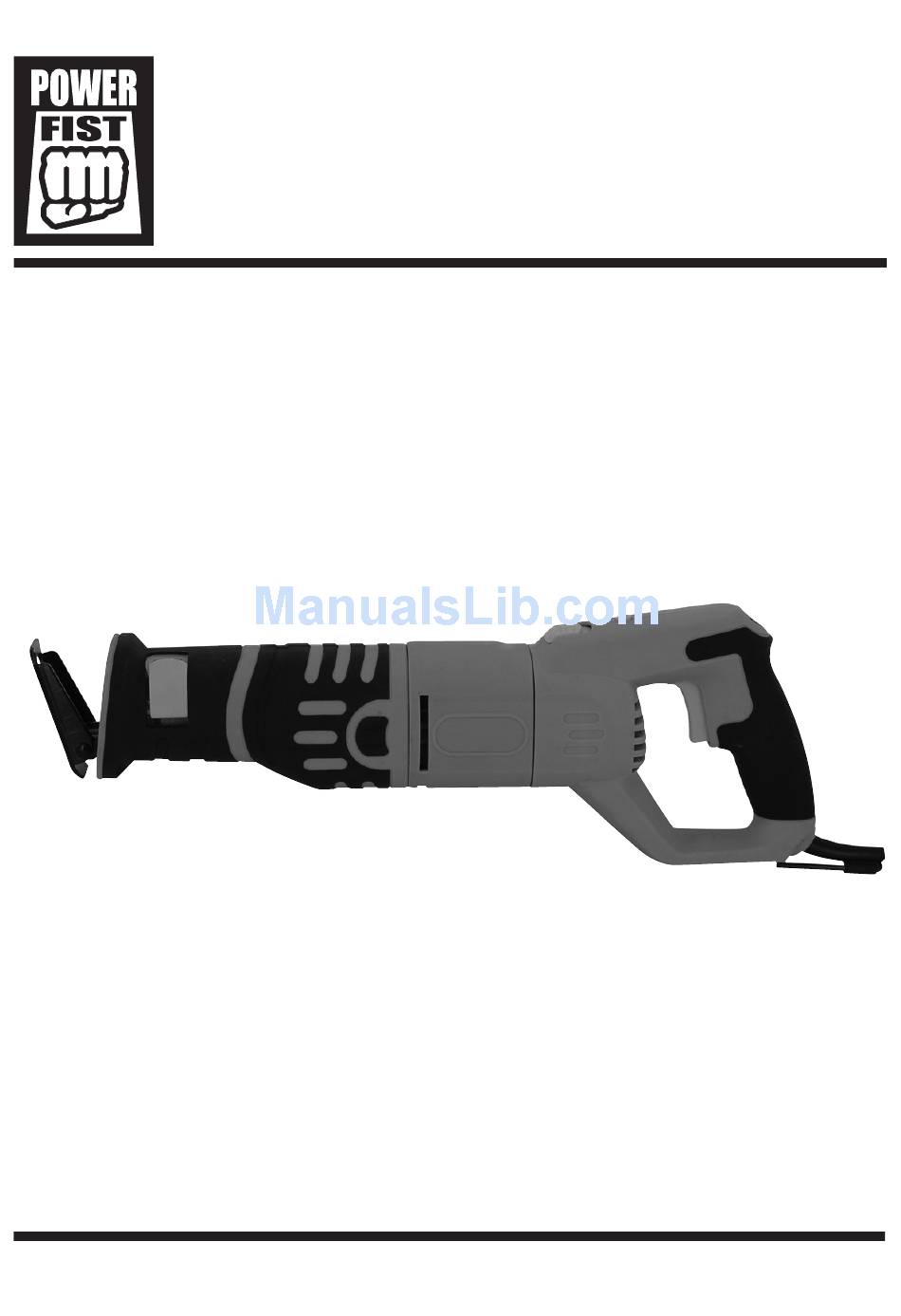

Page 1: User Manual
V 3.04 8507626 9A Reciprocating Saw User Manual Please read and understand all instructions before use. Retain this manual for future reference. -
Page 2: Specifications
8-position locking rotating handle. Rubber overmold grip for added comfort and control. 10 ft power cord. CETL CETL #3042597 IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Before allowing someone else to use this tool, make sure they are aware of all safety information. -
Page 3: Work Area
8507626 V 3.04 9A Reciprocating Saw WORK AREA Operate in a safe work environment. Keep your work area clean and well lit. Do not use in explosive atmospheres such as the presence of flammable gases or liquids. Keep anyone not wearing the appropriate safety equipment away from the work area. Minimize distractions in the work environment. -
Page 4: Electrical Safety
V 3.04 8507626 9A Reciprocating Saw Always handle the saw blade with care when mounting or removing it. Do not start the tool when the blade is touching the work piece. Hold power tools by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. - Page 5 8507626 V 3.04 9A Reciprocating Saw Avoid using an unnecessarily long extension cord. Choose a cord that is appropriate for the situation, as a cord that is too long and running across the floor can be more dangerous than helpful. Using a cord that is too long or too thin could damage the tool. Unroll the cord completely to prevent it from overheating.
-
Page 6: Vibration Precautions
V 3.04 8507626 9A Reciprocating Saw 10. Never force the saw. Forcing the saw can cause uneven cuts, loss of accuracy, and possible kickback. Push the saw forward at a speed so that the blade cuts without slowing. VIBRATION PRECAUTIONS This tool vibrates during use. -
Page 7: Parts Identification
8507626 V 3.04 9A Reciprocating Saw UNPACKING Carefully remove the tool from the package and retain the packing material until you have carefully inspected and satisfactorily install or operated the tool. Make sure that all the items in the parts list are included. Inspect the parts carefully to make sure the tool was not damaged while shipping. -
Page 8: Installing The Blade
V 3.04 8507626 9A Reciprocating Saw INSTALLING THE BLADE NOTE: Please refer to the illustration figure 1 when installing or removing the blade. Pull the blade release lever (1) outward from the saw housing. While holding the blade release lever outward, insert the appropriate blade (2) into the blade slot (3) as far as it will go. -
Page 9: Led Work Light Switch
8507626 V 3.04 9A Reciprocating Saw LED WORK LIGHT SWITCH This saw is equipped with a convenient dual LED work light. To turn the LED work light ON, press the work light button (1) once (see figure 5). To turn the work light OFF, press the work light switch a second time. -
Page 10: Before Cutting
V 3.04 8507626 9A Reciprocating Saw WARNING! Always wear safety goggles or safety glasses with side shields and a dust mask while blowing dust out of the reciprocating saw. Failure to take these precautions could result in permanent eye or lung damage. BEFORE CUTTING Verify the following every time the reciprocating saw is used: The correct blade for the material being cut is installed in the saw. -
Page 11: Metal Cutting
8507626 V 3.04 9A Reciprocating Saw Squeeze the trigger switch to start the saw. WARNING! Make sure that the blade does not touch the work piece until the saw reaches full speed. Loss of control and possible injury could occur. With the saw running at full speed, slowly tilt the saw until the tip of the blade contacts the work piece and begins to cut. -
Page 12: Replacing Carbon Brushes
V 3.04 8507626 9A Reciprocating Saw When servicing, use only identical replacement parts. The use of any other part may create a hazard or cause product damage. Do not abuse power tools. Abusive practices can damage the tool and the work piece. LUBRICATION All of the bearings in this tool are lubricated with a sufficient amount of high-grade lubricant for the life of the unit under normal conditions. -
Page 13: Parts Breakdown
8507626 V 3.04 9A Reciprocating Saw PARTS BREAKDOWN PARTS LIST Part No. Description Qty. Part No. Description Qty. 1190010040 Plug Cord 1130010174 3140010078 Cord Sleeve 4030010136 Tapping Screw ST2.9*9 1250010002 Terminal Block 1130030029 LED Switch 1061040010 Switch 3120010051 LED Button 3011110011 Left Hand Housing 4030010106... - Page 14 V 3.04 8507626 9A Reciprocating Saw Part No. Description Qty. Part No. Description Qty. 3011110011 Right Hand Housing 4030010136 Tapping Screw ST2.9*9 3100000010 Motor Housing 4010010036 Bearing 608 1020110007 Stator 3140040010 Bearing Sleeve 3150050072 Air Baffle 4020080010 Screw M5*12 Spring Washer ɸ5 4030010112 Tapping Screw ST3.9*50 4040030003...
- Page 15 V 3,04 8507626 Scie alternative, 9 A Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 16: Spécifications
Prise moulée en caoutchouc offrant un confort et un contrôle accrus. Cordon d’alimentation de 10 pi. CETL CETL no 3042597 CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque de blessure et/ou de dommage à... -
Page 17: Aire De Travail
8507626 Scie alternative, 9 A V 3,04 REMARQUE : Conservez ce manuel qui contient les avertissements de sécurité, les précautions, les instructions de fonctionnement, d’inspection et d’entretien. AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et bien éclairée. -
Page 18: Consignes De Sécurité Spécifiques
V 3,04 Scie alternative, 9 A 8507626 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES Les accessoires doivent présenter les caractéristiques nominales correspondant au moins au nombre de cycles recommandés par minute de l’outil. Voyez la section Spécifications pour connaître la vitesse à vide. N’approchez pas les mains de la zone de coupe ou de la lame. - Page 19 8507626 Scie alternative, 9 A V 3,04 la fiche ne s’insère pas complètement dans la prise, tournez-la. Si elle ne s’insère toujours pas, contactez un électricien qualifié pour faire installer une prise polarisée. Ne modifiez pas la fiche de quelque façon que ce soit. La double isolation élimine le besoin d’un cordon d’alimentation à...
- Page 20 V 3,04 Scie alternative, 9 A 8507626 L’effet de rebond peut être évité en prenant les précautions appropriées : Maintenez fermement l’outil et placez le corps et les bras de façon à vous permettre de résister à la force de l’effet de rebond. L’effet de rebond propulse l’outil dans le sens opposé à celui du mouvement de la roue, au moment de l’accrochage.
-
Page 21: Utilisation Et Entretien De L'outil
8507626 Scie alternative, 9 A V 3,04 circulation sanguine aux mains, qui ont subi de blessures antérieures aux mains et qui souffrent de troubles neurologiques, de diabète ou de la maladie de Raynaud ne doivent pas utiliser cet outil. Si vous ressentez des symptômes reliés aux vibrations (comme un fourmillement, un engourdissement, des doigts blancs ou bleus), consultez un médecin le plus tôt possible. -
Page 22: Identification Des Pièces
V 3,04 Scie alternative, 9 A 8507626 IDENTIFICATION DES PIÈCES Porte-lame Roue de contrôle de vitesse Clé hexagonale Levier de dégagement de lame Prises d’air du moteur Interrupteur à gâchette Vis de réglage de sabot pivotant Bouton de déclenchement de poignée rotative Lampe de travail à... -
Page 23: Interrupteur À Gâchette
8507626 Scie alternative, 9 A V 3,04 RÉGLAGE DU SABOT PIVOTANT Le sabot pivotant pivotera afin de suivre l’angle de la lame par rapport à la pièce à travailler. De cette façon, la surface plane du sabot repose contre la pièce à travailler afin de favoriser le découpage et permettre un contrôle plus facile de la scie. - Page 24 V 3,04 Scie alternative, 9 A 8507626 Pour tourner la poignée pivotante arrière : Tirez le bouton de déclenchement (n 1) de la poignée rotative vers l’arrière. Tout en retenant le bouton de déclenchement de la poignée rotative en arrière, tournez la poignée pivotante arrière (n 2) à...
-
Page 25: Avant La Coupe
8507626 Scie alternative, 9 A V 3,04 AVANT LA COUPE Vérifiez les points suivants chaque fois que vous utilisez la scie alternative : La lame correspondant au type de matériau que vous prévoyez couper est installée dans la scie. La lame est fixée solidement à l’intérieur de son dispositif de retenue. La lame est affûtée et en bon état. -
Page 26: Entretien
V 3,04 Scie alternative, 9 A 8507626 Appuyez le rebord inférieur du sabot pivotant ajustable sur la pièce à travailler et maintenez-le solidement dans cette position en conservant un angle de coupe peu profond. Appuyez sur l’interrupteur à gâchette pour mettre la scie en marche. AVERTISSEMENT ! Assurez-vous que la lame ne touche pas la pièce à... -
Page 27: Remplacement Des Balais De Carbone
8507626 Scie alternative, 9 A V 3,04 AVERTISSEMENT ! Ne permettez pas aux liquides de frein, à l’essence, aux produits à base de pétrole, aux huiles pénétrantes, etc., d’entrer en contact avec les pièces en plastique. Ces produits contiennent des composants chimiques qui peuvent endommager, fragiliser ou détruire le plastique. -
Page 28: Dépannage
V 3,04 Scie alternative, 9 A 8507626 DÉPANNAGE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La scie ne démarre pas. Aucune alimentation Vérifiez si le câble d’alimentation est bien branché et si la prise de courant est alimentée. L’interrupteur à gâchette Remplacez l’interrupteur à gâchette. est défectueux. - Page 29 8507626 Scie alternative, 9 A V 3,04 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
-
Page 30: Liste Des Pièces
V 3,04 Scie alternative, 9 A 8507626 LISTE DES PIÈCES No de pièce Description Qté 1190010040 Cordon et fiche 3140010078 Manchon de cordon 1250010002 Bornier 1061040010 Interrupteur 3011110011 Boîtier gauche 1130010174 Carte de circuit imprimé 4030010136 Vis taraudeuse ST2.9*9 1130030029 Interrupteur DÉL 3120010051 Bouton DÉL... - Page 31 8507626 Scie alternative, 9 A V 3,04 No de pièce Description Qté 4100020012 Rondelle à ressort ɸ10 4010010044 Roulement 6200 2030160076 Retenue de roulement 4020020013 Vis M5*8 1010110007 Rotor 1230010115 Balai de carbone 2030070007 Porte-balais 3150060011 Support de porte-balais 2030160088 Bride de support de porte-balais 4030010136 Vis taraudeuse ST2.9*9...
- Page 32 V 3,04 Scie alternative, 9 A 8507626 No de pièce Description Qté Bille ɸ4,5 4080040001 4100020002 Rondelle à ressort ɸ11 3150160055 Couvercle inférieur 2050050014 Ressort 2010080042 Manchon de lame 2010080043 Manchon 2030110013 Rondelle à ressort ɸ12 6060030005 Lame En cas de questions techniques, appelez le 1-800-665-8685...
