Summary of Contents for Power Fist Air Nibbler
-

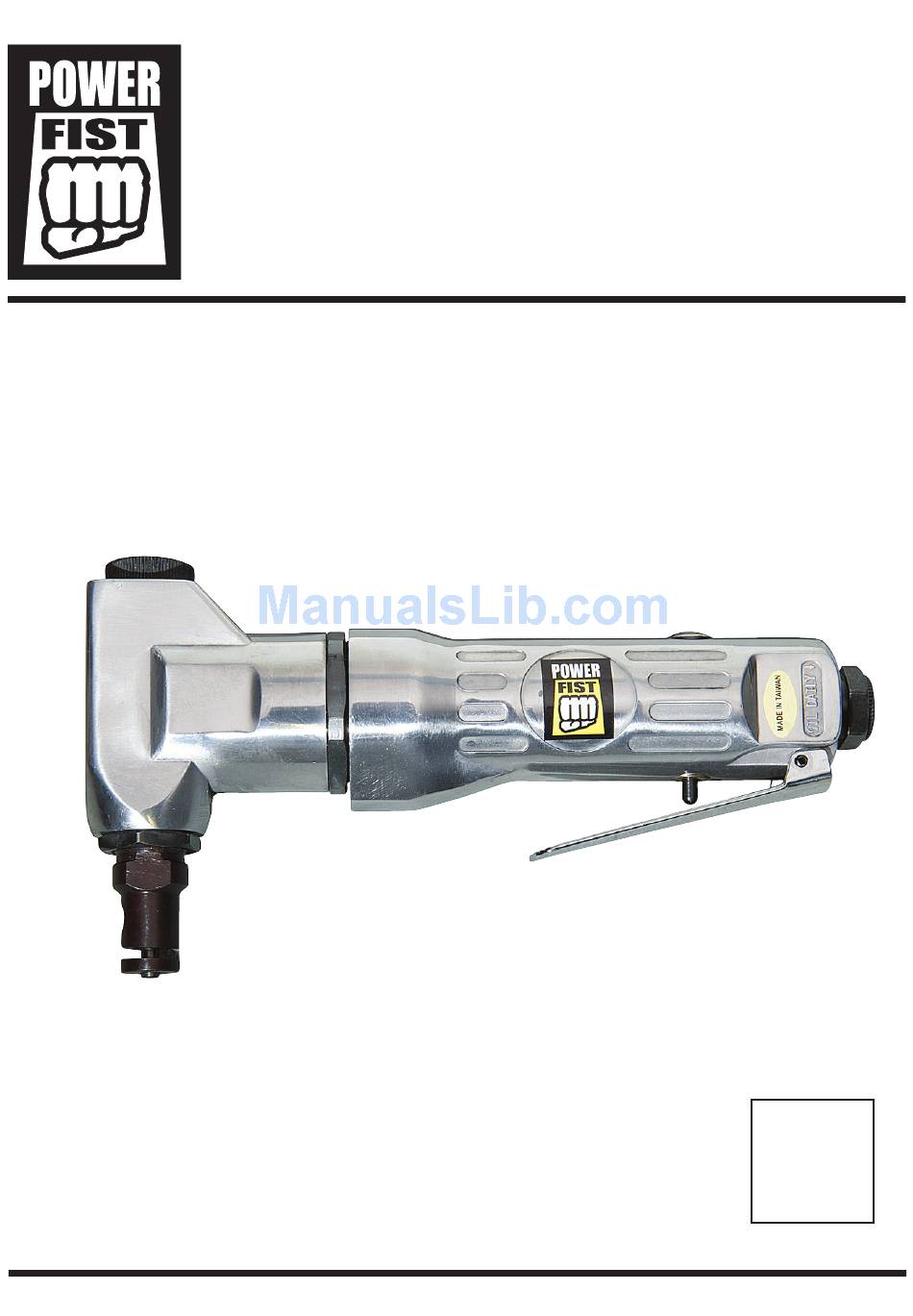

Page 1: User Manual
V 2.8 8036216 Air Nibbler User Manual Please read and understand all instructions before use. Retain this manual for future reference. - Page 2 The Princess Auto Guarantee No sale is final until you're satisfied. We guarantee to make it right. We will repair, replace or refund any product to your satisfaction.
-
Page 3: Specifications
V 2.8 8036216 Air Nibbler SPECIFICATIONS Max Cutting Capacity 16 Gauge Max Sheet Metal Cutting Capacity 17 Gauge Air Inlet 1/4 in. NPT Average Air Consumption 4 CFM @ 90 PSI Maximum Air Pressure 100 PSI No Load Speed 3,200 Strokes per Minute Min Hose Size 3/8 in. -
Page 4: Personal Safety
PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the air nibbler. 1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand, and head protection. -
Page 5: Specific Safety Precautions
5. Never force the tool. Excessive pressure could bend or break the blades, resulting in damage to the tool, your work piece or serious personal injury. If your air nibbler runs smoothly under no load, but does not run smoothly under load, then excessive pressure is being used. -
Page 6: Vibration Precautions
3. This tool was designed for a specific function. Do Not: a. Modify or alter the air nibbler; all parts and accessories are designed with built-it safety features that may be compromised if altered. b. Use the air nibbler in a way for which it was not designed. -
Page 7: Air Compressor
3. Attach a standard quick connector to the air source’s hose. Attach the air hose to the tool’s air connector. 4. Check the air line and its connections for air leaks. Do not use the air nibbler until you have repaired all air leaks. - Page 8 DISCONNECTING AIR SOURCE WARNING! Failure to follow these steps could result in severe injury, tool or property damage. Disconnect the air nibbler from the air source before cleaning, servicing, changing parts / accessories or when not in use. 1. Turn the air regulator to the OFF or L position.
-
Page 9: Operation
/ or turn the switch to its off position after use. Clean external surfaces of the tool with a clean, dry cloth, and apply a thin coat of tool oil. Then store the air nibbler indoors out of children’s reach. -
Page 10: Maintenance
The tool should be stored in a clean and dry environment. DISPOSING OF THE TOOL If your air nibbler has become damaged beyond repair, do not throw it out. Take it to the appropriate recycling facility. -
Page 11: Troubleshooting
8036216 Air Nibbler V 2.8 TROUBLE SHOOTING Problem(s) Possible Cause(s) Suggested Solution(s) Decreased output. 1. Not enough air pressure 1. Check for loose connections and make sure that and / or air flow the air supply is providing enough air flow (CFM) at the required pressure (PSI) to the tool’s air... -
Page 12: Parts Breakdown
V 2.8 Air Nibbler 8036216 PARTS BREAKDOWN PARTS LIST Parts No. Description Qty. Parts No. Description Qty. AR-38001 Air Inlet Bushing AR-38T46 Exhaust Cover AR-38005 Throttle Lever AR-38C45 Gear Case SP-25220 Spring Pin (2.5 x 22) AR-38042 Idle Gear AR-38C11... - Page 13 V 2,8 8036216 Grignoteuse pneumatique Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 14 La garantie de Princess Auto Aucune vente n'est finale tant que vous n'êtes pas satisfait. Nous garantissons que nous corrigerons tout problème. Nous réparerons, remplacerons ou rembourserons tout produit à votre satisfaction.
-
Page 15: Consignes De Sécurité Importantes
V 2,8 8036216 Grignoteuse pneumatique SPÉCIFICATIONS (TITLE) Capacité maximale de coupe Calibre 16 Capacité maximale de coupe de tôle Calibre 17 Entrée d’air 1/4 po NPT Consommation d’air moyenne 4 pi cubes/min à 90 lb/po carré Pression d’air maximale 100 lb/po carré Vitesse à... -
Page 16: Sécurité Personnelle
V 2,8 Grignoteuse pneumatique 8036216 SÉCURITÉ PERSONNELLE ATTENTION ! Portez un équipement de protection approuvé par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez la grignoteuse pneumatique. 1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. -
Page 17: Consignes De Sécurité Spécifiques
8036216 Grignoteuse pneumatique V 2,8 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES 1. Gardez vos mains et vos doigts éloignés de la zone de coupe. Toute partie du corps venant en contact avec des pièces mobiles peut être sujette à des blessures. 2. Lors de l’utilisation de la grignoteuse pneumatique, protégez correctement vos yeux et vos oreilles et portez des gants de travail épais comme protection. -
Page 18: Utilisation Et Entretien De L'outil
V 2,8 Grignoteuse pneumatique 8036216 PRÉCAUTIONS RELATIVES AUX VIBRATIONS Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, surtout aux mains, aux bras et aux épaules. 1. Toute personne qui utilise des outils vibrateurs de façon régulière ou pendant des périodes prolongées doit d’abord consulter un médecin et se prêter régulièrement à... - Page 19 8036216 Grignoteuse pneumatique V 2,8 COMPRESSEUR D’AIR Assurez-vous que le compresseur utilisé avec la grignoteuse pneumatique puisse fournir le débit volumique (pi cube/min) requis à la pression (lb/po carré) requise (voir Spécifications). 1. Utilisez une conduite de pression d’air et des raccords de type et de dimension appropriés.
- Page 20 V 2,8 Grignoteuse pneumatique 8036216 DÉBRANCHEMENT DE LA SOURCE D’AIR AVERTISSEMENT ! Le non-respect de ces étapes pourrait entraîner des blessures graves ou des dommages à l’outil ou au matériel. Débranchez la grignoteuse pneumatique de la source d’air avant de nettoyer, de réparer ou de remplacer des pièces/ accessoires ou lorsqu’elle n’est pas utilisée.
- Page 21 8036216 Grignoteuse pneumatique V 2,8 DÉBALLAGE 1. Retirez soigneusement la grignoteuse pneumatique de son emballage. a. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté la grignoteuse pneumatique avec soin et jusqu’à ce que vous ayez installé ou utilisé celle-ci de manière satisfaisante. 2.
-
Page 22: Entretien
V 2,8 Grignoteuse pneumatique 8036216 ENTRETIEN AVERTISSEMENT ! Débranchez la grignoteuse pneumatique de la source d’air avant de changer un accessoire, d’effectuer une réparation ou de procéder à l’entretien. Remplacez ou réparez les pièces endommagées. Employez uniquement des pièces de rechange authentiques. Les pièces non autorisées pourraient être dangereuses. -
Page 23: Dépannage
8036216 Grignoteuse pneumatique V 2,8 DÉPANNAGE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Sortie réduite 1. Pression d’air et/ou débit 1. Recherchez les connexions desserrées d’air insuffisants et assurez-vous que l’alimentation d’air fournit un débit d’air suffisant (pi cube/ min) à la pression requise (en lb/po carré) à... -
Page 24: Liste Des Pièces
V 2,8 Grignoteuse pneumatique 8036216 RÉPARTITION DES PIÈCES LISTE DES PIÈCES No de pièce Description Qté No de pièce Description Qté AR-38001 Bague d’entrée d’air AR-38T46 Couvercle d’échappement 1 AR-38005 Levier d’accélérateur AR-38C45 Carter d’engrenage SP-25220 Tige de ressort (2,5 x 22) AR-38042 Engrenage de ralenti AR-38C11...
