Installation
2.5.1 DÉLESTAGE – SÉQUENCE DES OPÉRATIONS
En configuration de fonctionnalité complète, six circuits de charge sont organisés
en quatre groupes prioritaires. Le groupe prioritaire 1 (A/C 1) et le contacteur
d'usage général qui lui est associé (Load 1) constituent la priorité absolue et
comprennent habituellement les premières charges qui sont reconnectées
(sauf au mode de délestage rapide). Le groupe prioritaire 4 (Load 4) comprend
habituellement les dernières charges à reconnecter (sauf au mode de délestage
rapide). Les groupes prioritaires se présentent de la façon suivante :
Groupe prioritaire 1
• A/C 1 et Load 1
Groupe prioritaire 2
• A/C 2 et Load 2
Groupe prioritaire 3
• Load 3
Groupe prioritaire 4
• Load 4
Étant donné que le courant alternatif c.a. (A/C) est généralement considéré
comme le plus important, il est câblé aux deux plus hauts niveaux de priorité
(A/C 1 et A/C 2). Deux autres charges pouvant être considérées comme
d'une importance équivalente sont câblées sur les contacteurs d'usage
général associés. Les charges de moindre importance sont câblées aux
contacteurs restants (Load 3 et Load 4).
L'OPCB (tableau de commande de prévention de surcharge), s'il est
pleinement fonctionnel et gère les six charges connectées, détecte une
condition de surcharge et déleste instantanément tous les circuits lorsque
survient un événement provoquant une hausse de charge qui dépasse la
capacité du générateur. Après cinq minutes, l'OPCB reconnecte les charges
associées au groupe de priorité 1 (A/C 1, Load 1), puis reconnecte les
charges restantes par intervalles de quinze secondes. Si l'OPCB détecte une
autre surcharge pendant la reconnexion, le circuit défaillant est délesté, puis
bloqué pendant 30 minutes. La prochaine charge dans la séquence est alors
reconnectée. Ce processus continue jusqu'à ce que toutes les charges aient
fait l'objet d'une tentative de reconnexion (figure 2.2).
Câblage
d'usine
38

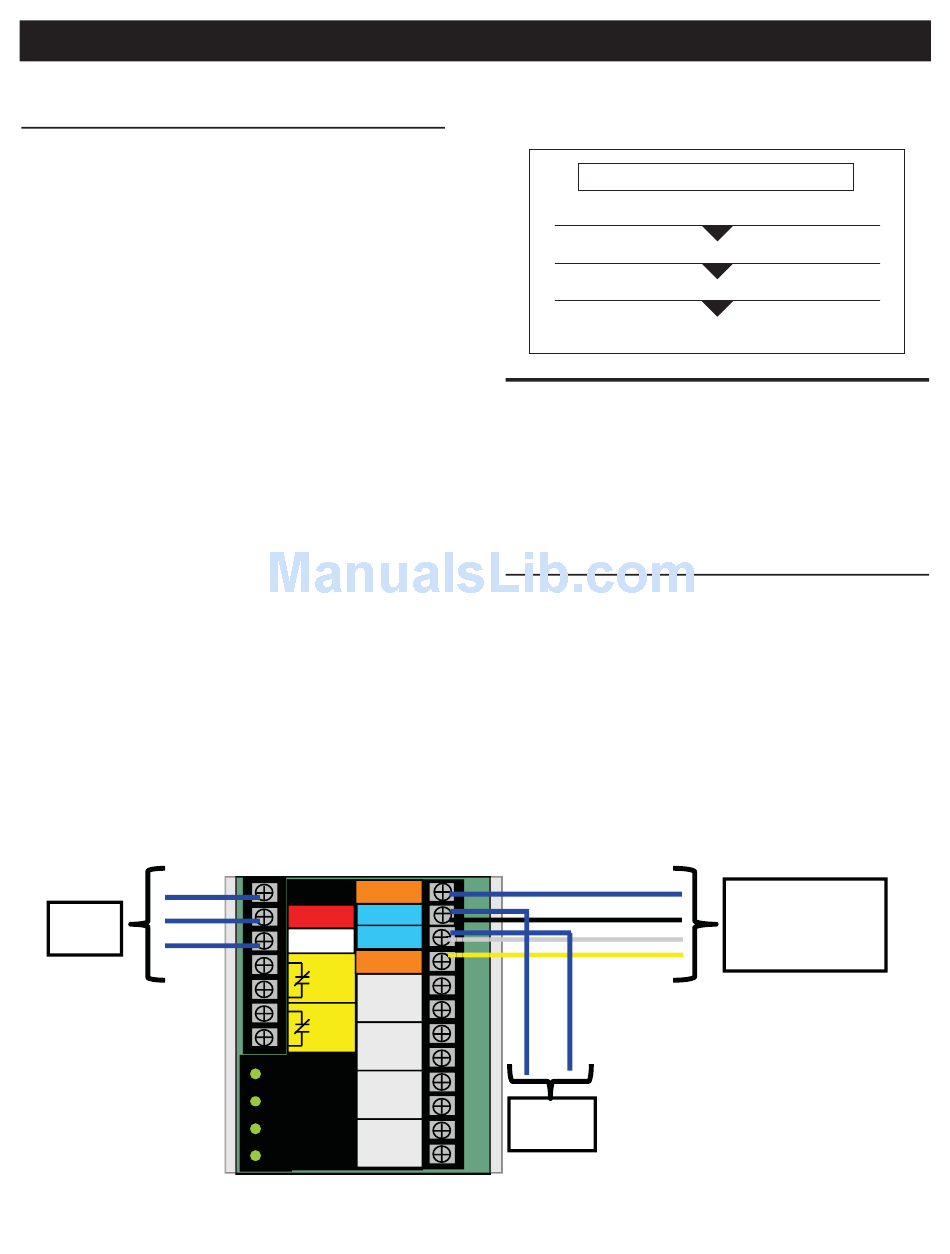

Figure 2.3 — Connexions d'alimentation 24 V a.c.
CHARGE
0 Mise à 1
Alimentation
la terre
T1
194 +12 V
NEUTRE
23 Transfert
CHARGE
2
A/C 1 Alimentation
1
24 V
CHARGE 1
2
1 A MAX
A/C 2
1
24 V
CHARGE 2
2
1 A MAX
A/C 1 et CHARGE 1
1
CHARGE 3
A/C 2 et CHARGE 2
2
1 A MAX
1
CHARGE 3
CHARGE 4
CHARGE 4
2
1 A MAX
Figure 2.2 — Délestage standard
Condition de surcharge - tous les délestages
5
minutes écoulées - Groupe prioritaire
15
minutes écoulées - Groupe prioritaire
15
minutes écoulées - Groupe prioritaire
15
minutes écoulées - Groupe prioritaire
2.6 CONNEXION À L'ALIMENTATION
POUR LES CONTACTEURS
L'OPCB peut être alimenté par une source 24 V a.c. or 120 V a.c. Une
source 24 V a.c. provient d'un transformateur de Classe 2, qui peut être
acheté du fabricant. Des trous de montage sont présents dans le boîtier
pour l'installation du transformateur. L'alimentation 120 V a.c. est associée
à un fusible de 5 A qui est connecté en usine à la borne « T1 et NEUTRE »
de l'OPCB.
2.6.1 ALIMENTATION 24 V A.C.
Les connexions du transformateur doivent être effectuées selon ce qui est
indiqué à la figure 2.3.
• Fil bleu - OPCB; Borne « CHARGE, SOURCE 1 »
• Fil noir - OPCB; Borne « T1 »
• Fil blanc - OPCB; Borne « NEUTRE »
• Fil jaune - OPCB; Borne « CHARGE, SOURCE 2 »
Bleu
NOIR
Blanc
Jaune
Câblage
existant
1
reconnecté
2
reconnecté
3
reconnecté
4
reconnecté
Lignes de
branchement
de transformateur
installées sur place
