Installation
Câblage
d'usine
2.6 CONNEXION À L'ALIMENTATION POUR LES
CONTACTEURS
L'OPCB peut être alimenté par une source 24 V a.c. or 120 V a.c. Une
source 24 V a.c. provient d'un transformateur de Classe 2, qui peut être
acheté du fabricant. Des trous de montage sont présents dans le boîtier
pour l'installation du transformateur. L'alimentation 120 V a.c. est associée
à un fusible de 5 A qui est connecté en usine à la borne « T1 et NEUTRE »
de l'OPCB.
2.6.1 ALIMENTATION DE 24 V C.A.
Les connexions du transformateur doivent être effectuées selon ce qui est
indiqué à la figure 2.3.
• Fil bleu - OPCB; Borne « CHARGE, SOURCE 1 »
• Fil noir - OPCB; Borne « T1 »
• Fil blanc - OPCB; Borne « NEUTRE »
• Fil jaune - OPCB; Borne « CHARGE, SOURCE 2 »
2.6.2 ALIMENTATION 120 V C.A.
I
nstallez les cavaliers suivant sur le module de l'OPCB (figure 2.4).
• Fil — Charge source 1 à T1
• Fil — Charge source 2 à T2
ATTENTION
 L a tension de la charge des bornes de l'OPCB

doit correspondre à celle de la bobine du con-
tacteur du PPM, sinon, cela risque d'endommager
l'équipement.
34

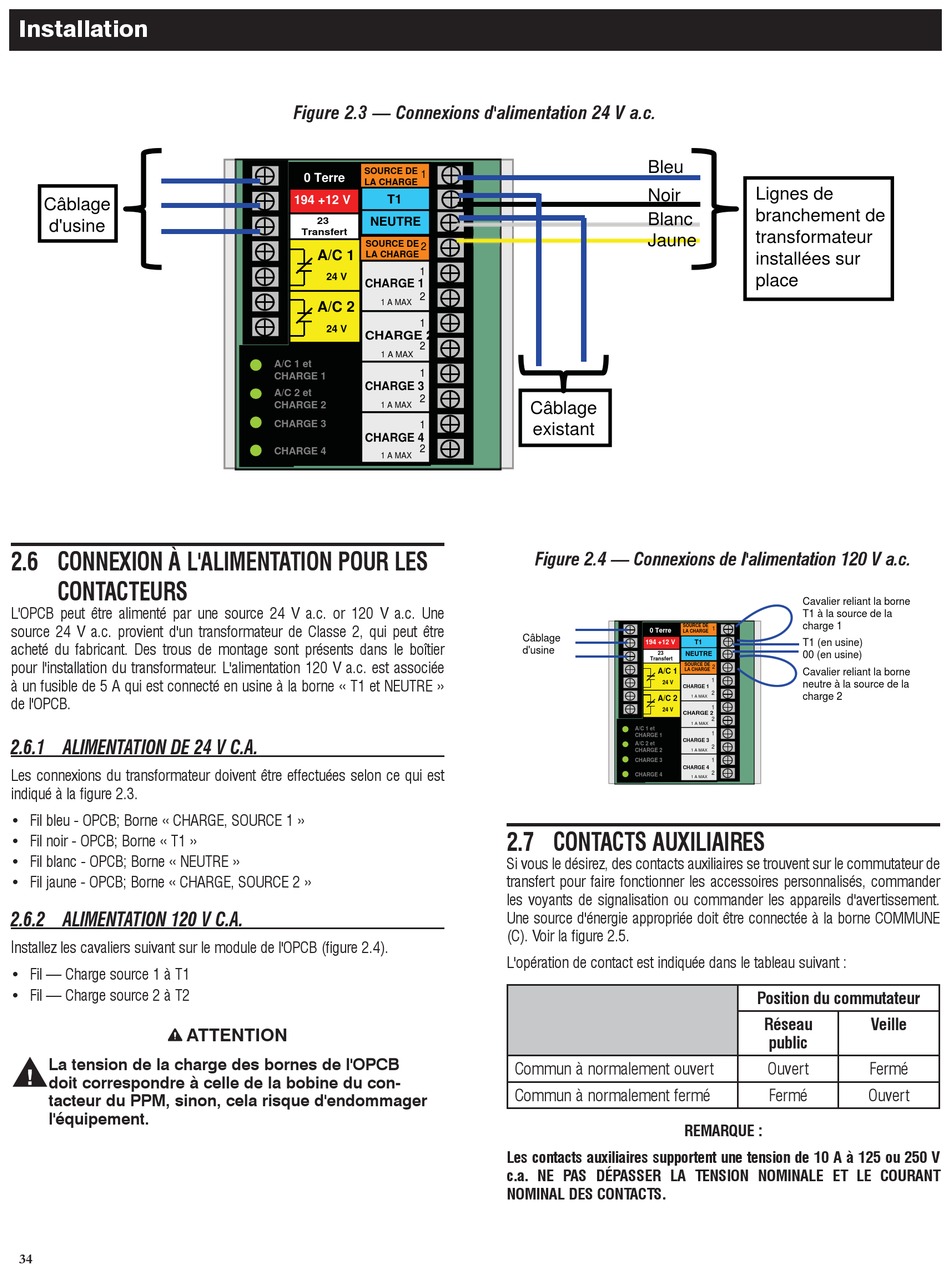

Figure 2.3 — Connexions d'alimentation 24 V a.c.
SOURCE DE
1
0 Terre
LA CHARGE
T1
194 +12 V
23 NEUTRE
Transfert
SOURCE DE
2
A/C 1
LA CHARGE
1
24 V
CHARGE 1
2
1 A MAX
A/C 2
1
24 V
CHARGE 2
2
1 A MAX
A/C 1 et
1
CHARGE 1
CHARGE 3
A/C 2 et
2
CHARGE 2
1 A MAX
CHARGE 3
1
CHARGE 4
2
CHARGE 4
1 A MAX
Bleu
Noir
Blanc
Jaune
Câblage
existant
Figure 2.4 — Connexions de l'alimentation 120 V a.c.
SOURCE DE
0 Terre
LA CHARGE
Câblage
194 +12 V
d'usine
23 NEUTRE
Transfert
SOURCE DE
A/C 1 LA CHARGE
24 V
CHARGE 1
A/C 2
24 V
CHARGE 2
A/C 1 et
CHARGE 1
CHARGE 3
A/C 2 et
CHARGE 2
CHARGE 3
CHARGE 4
CHARGE 4

2.7 CONTACTS AUXILIAIRES

Si vous le désirez, des contacts auxiliaires se trouvent sur le commutateur de
transfert pour faire fonctionner les accessoires personnalisés, commander
les voyants de signalisation ou commander les appareils d'avertissement.
Une source d'énergie appropriée doit être connectée à la borne COMMUNE
(C). Voir la figure 2.5.
L'opération de contact est indiquée dans le tableau suivant :
Commun à normalement ouvert
Commun à normalement fermé
REMARQUE :
Les contacts auxiliaires supportent une tension de 10 A à 125 ou 250 V
c.a. NE PAS DÉPASSER LA TENSION NOMINALE ET LE COURANT
NOMINAL DES CONTACTS.
Lignes de
branchement de
transformateur
installées sur
place
Cavalier reliant la borne
T1 à la source de la
charge 1
1
T1 T1 (en usine)
00 (en usine)
2
Cavalier reliant la borne
1
neutre à la source de la
2
charge 2
1 A MAX
1
2
1 A MAX
1
2
1 A MAX
1
2
1 A MAX
Position du commutateur
Réseau Veille
public
Ouvert Fermé
Fermé Ouvert
