Contrôle de la charge d'un appareil de climatisation
1. Acheminez le câble du thermostat dans le commutateur de transfert (du
générateur de chaleur à l'unité de climatisation extérieure).
2. Connectez le fil de la languette de contact (Air 1) de l'OPCB, comme
illustré à la figure 2.1. Il s'agit de contacts normalement fermés qui
s'ouvrent lors d'une condition de délestage des charges. Acheminez le
fil du thermostat loin des fils à haute tension.
3. Au besoin, connectez le deuxième appareil de climatisation à la
languette de connexion (Air 2).
Courants admissibles
Air 1 et 2
REMARQUE :
Ces directives conviennent à une installation typique de système de
climatisation. Les contrôles d'une thermopompe et des systèmes à
deux étapes nécessitent des connexions spéciales ou l'utilisation de
modules de gestion de l'alimentation pour contrôler les charges.

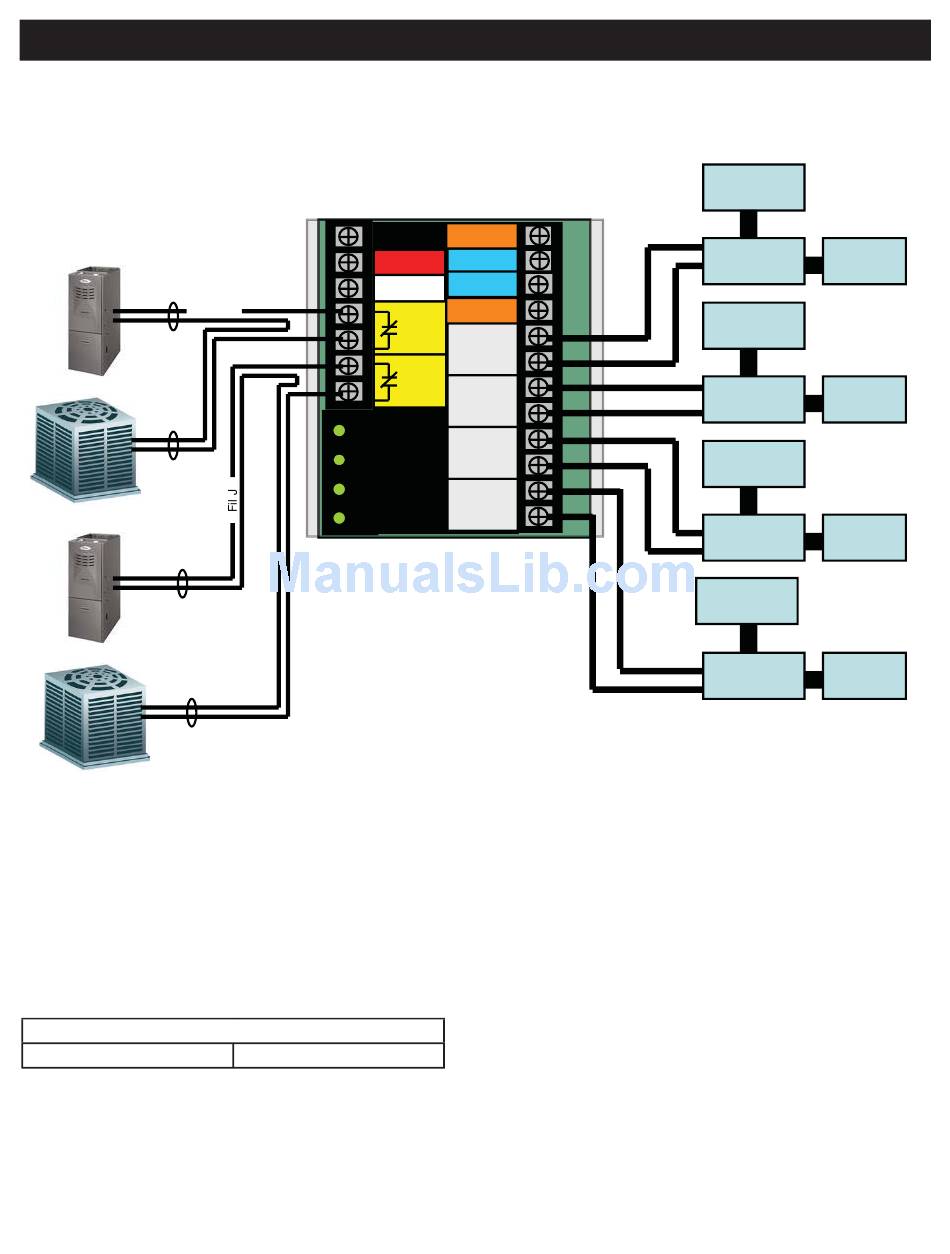

Figure 2.1 — Commande de prévention de surcharge
0 Mise à
ala terre
194 +12 V
23 Transfert
Fil J
A/C 1 et CHARGE 1
A/C 2 et CHARGE 2
CHARGE 3
CHARGE 4
24 V a.c., 5,0 A max
CHARGE 1
Alimentation
T1
NEUTRE
2
CHARGE
A/C 1 Alimentation
1
24 V
CHARGE 1
2
1 A MAX
A/C 2
1
24 V
CHARGE 2
2
1 A MAX
1
CHARGE 3
2
1 A MAX
1
CHARGE 4
2
1 A MAX
Contrôle d'un contacteur séparé
Un module de relai de contacteur séparé peut être acheté du fabricant. Ce
modèle est livré avec une bobine 24 V a.c. ou 120 V a.c.
1. Installez le module de contacteur et connectez la charge aux contacts
principaux.
2. Connectez la bobine du contacteur à la borne voulue (L1 à L4) de la
languette de connexion.
3. Connectez les autres modules de contacteur de la même manière.
Il sera nécessaire de déterminer l'ordre pour le « délestage » des
charges et de connecter les charges dans l'OPCB en fonction de l'ordre
souhaité. L'emplacement 1 a la priorité la plus élevée et l'emplacement
4 à la priorité la plus basse.
Alimentation
PMM 1
Alimentation
PMM 2
Fils de bobine
Alimentation
PMM 3
Alimentation
PMM 4
REMARQUE :
Installation
Charge 1
Charge 2
Charge 3
Charge 4
