Cable Y
Conecte la bobina del contactor del módulo PMM en los terminales del
contactor de la tarjeta OPCB (1, 2, 3 o 4). La selección del terminal de contactor
utilizado dependerá de la prioridad de la carga que se controla. Este es un
circuito de 24 VCA y se deben usar los métodos de cableado para la Clase 2.
Use terminales de conexión rápida de 1/4 in para hacer las conexiones de la
bobina del contactor en el módulo PMM. Vea la Figura 2.1.
Se provee un ojal a través del cual se pasa el cableado Clase 2.
El ojal se puede usar en cualquier perforación de tapón desprendible para las
instalaciones NEMA 1. El ojal se puede usar solamente en las perforaciones
de tapón desprendible de la parte inferior para las instalaciones NEMA 3R.
Control de la carga del acondicionador de aire
1. Tienda el cable del termostato (de la caldera a la unidad de exteriores
del acondicionador de aire) hasta el interruptor de transferencia.
2. Conecte el cable en la regleta de terminales (Aire 1) de la tarjeta OPCB
como se muestra en la Figura 2.1. Estos son contactos normalmente
cerrados que se abren en condiciones de rechazo de la carga. Tienda
el cable del termostato alejado de los cables de alto voltaje.
3. Si es necesario, conecte el segundo acondicionador de aire a la regleta
de terminales (Aire 2).

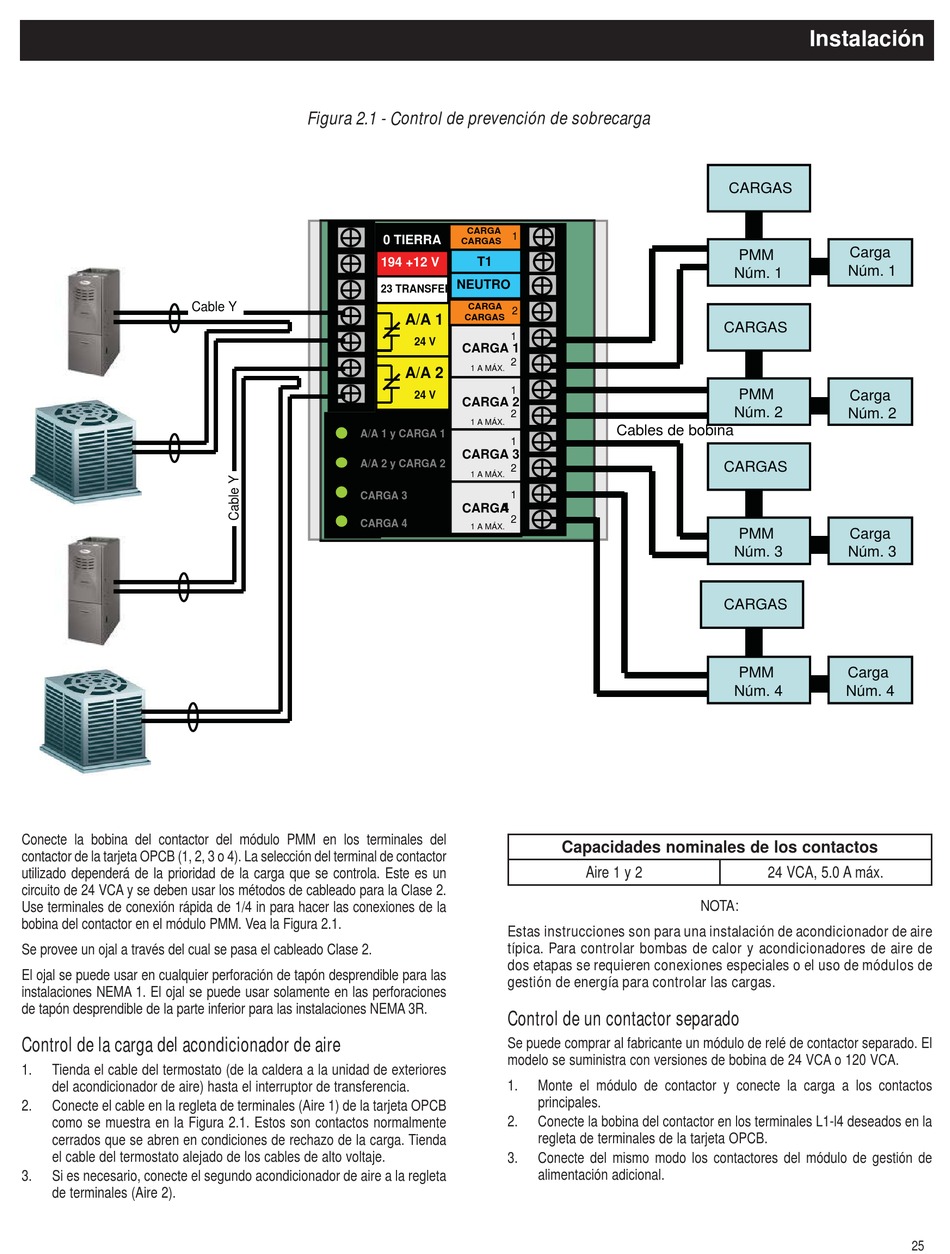

Figura 2.1 - Control de prevención de sobrecarga
CARGA
0 TIERRA
CARGAS
194 +12 V T1
NEUTRO
23 TRANSFERENCIA
CARGA
A/A 1 CARGAS
24 V
CARGA 1
1 A MÁX.
A/A 2
24 V
CARGA 2
1 A MÁX.
A/A 1 y CARGA 1
CARGA 3
A/A 2 y CARGA 2
1 A MÁX.
CARGA 3
CARGA
CARGA 4
1 A MÁX.
1
2
1
2
1
2
Cables de bobina
1
2
1
4
2
Capacidades nominales de los contactos
Aire 1 y 2
Estas instrucciones son para una instalación de acondicionador de aire
típica. Para controlar bombas de calor y acondicionadores de aire de
dos etapas se requieren conexiones especiales o el uso de módulos de
gestión de energía para controlar las cargas.
Control de un contactor separado
Se puede comprar al fabricante un módulo de relé de contactor separado. El
modelo se suministra con versiones de bobina de 24 VCA o 120 VCA.
1. Monte el módulo de contactor y conecte la carga a los contactos
principales.
2. Conecte la bobina del contactor en los terminales L1-l4 deseados en la
regleta de terminales de la tarjeta OPCB.
3. Conecte del mismo modo los contactores del módulo de gestión de
alimentación adicional.
