Funcionamiento
Fije la manija al eje de accionamiento.
3.2.3 REGRESO AL LADO DE FUENTE DE SERVICIO
PÚBLICO
Paso 1: Accione manualmente el interruptor para volver a poner la manija de
operación manual en posición hacia ARRIBA.
Paso 2: Retire la manija de operación manual del brazo soporte del contacto
móvil. Vuelva a colocar la manija en el soporte de almacenamiento.
3.3

COMPROBACIONES DE VOLTAJE

1. Coloque en ON el suministro de alimentación de SERVICIO PÚBLICO al
interruptor de transferencia usando el DISYUNTOR DE DESCONEXIÓN
de SERVICIO PÚBLICO.
  P ROCEDA CON PRECAUCIÓN. EL INTERRUPTOR
DE TRANSFERENCIA ESTÁ AHORA
ELÉCTRICAMENTE VIVO. EL CONTACTO CON
TERMINALES VIVOS RESULTA EN CHOQUES
ELÉCTRICOS EXTREMADAMENTE PELIGROSOS Y
POSIBLEMENTE MORTALES.
2. Con un voltímetro de CA preciso, compruebe si el voltaje es correcto.
Mida entre los terminales N1 y N2 del ATS. También compruebe N1 con
NEUTRO y N2 con NEUTRO.
3. Cuando tenga la certeza de que el voltaje de suministro del SERVICIO
PÚBLICO es correcto y compatible con los valores nominales del
interruptor de transferencia, coloque en OFF la alimentación de
SERVICIO PÚBLICO al interruptor de transferencia..
4. Coloque el generador en modo MANUAL. El generador debe efectuar
giro de arranque y arrancar.
5. Deje que el generador se estabilice y caliente sin carga durante cinco
minutos como mínimo.
6. Coloque el disyuntor principal del generador (CB1) en su posición ON
o CERRADO.
28

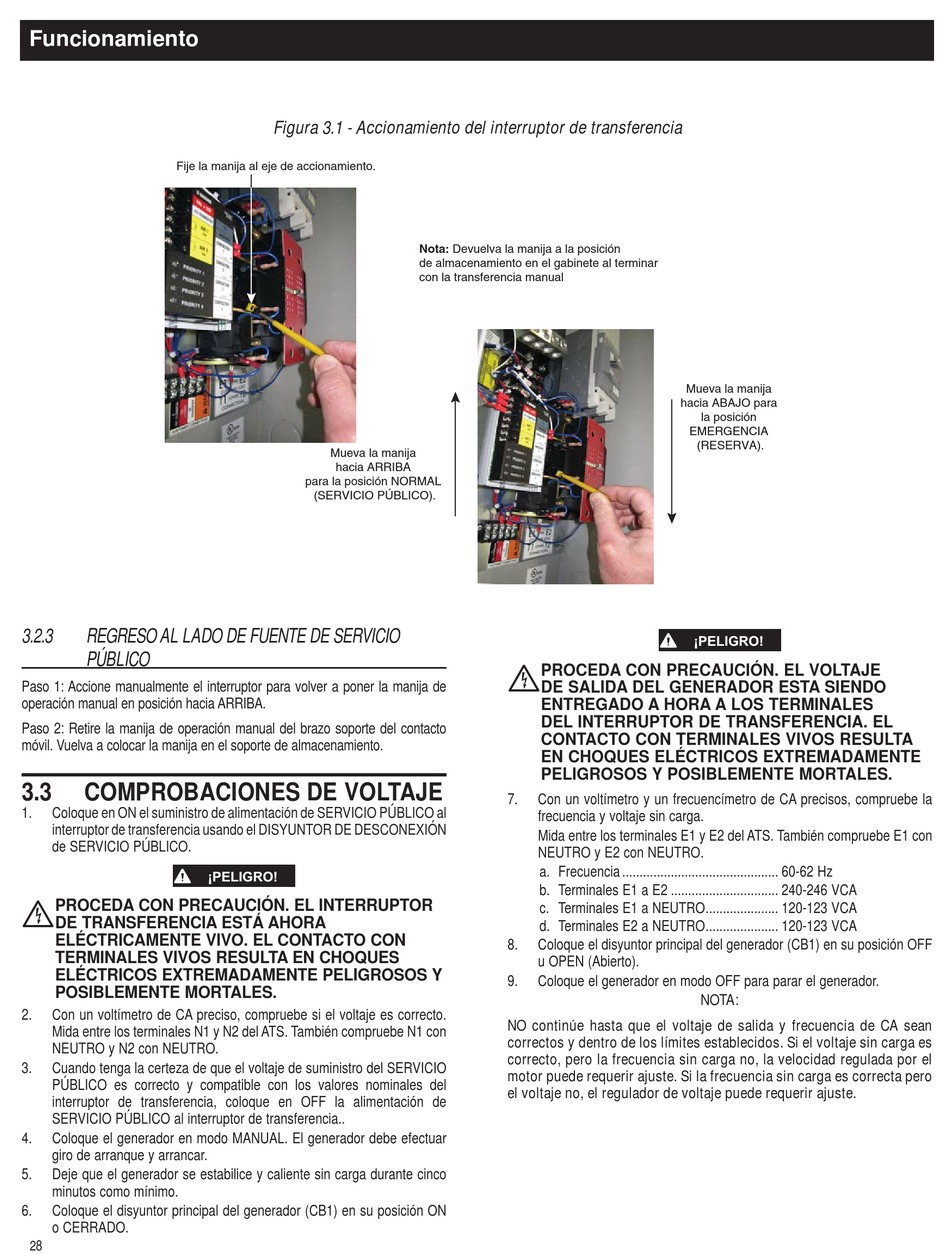

Figura 3.1 - Accionamiento del interruptor de transferencia
Mueva la manija
hacia ARRIBA
para la posición NORMAL
(SERVICIO PÚBLICO).
¡PELIGRO!
Nota: Devuelva la manija a la posición
de almacenamiento en el gabinete al terminar
con la transferencia manual
  P ROCEDA CON PRECAUCIÓN. EL VOLTAJE
DE SALIDA DEL GENERADOR ESTA SIENDO
ENTREGADO A HORA A LOS TERMINALES
DEL INTERRUPTOR DE TRANSFERENCIA. EL
CONTACTO CON TERMINALES VIVOS RESULTA
EN CHOQUES ELÉCTRICOS EXTREMADAMENTE
PELIGROSOS Y POSIBLEMENTE MORTALES.
7. Con un voltímetro y un frecuencímetro de CA precisos, compruebe la
frecuencia y voltaje sin carga.
Mida entre los terminales E1 y E2 del ATS. También compruebe E1 con
NEUTRO y E2 con NEUTRO.
a. Frecuencia ............................................. 60-62 Hz
b. Terminales E1 a E2 ............................... 240-246 VCA
c. Terminales E1 a NEUTRO ..................... 120-123 VCA
d. Terminales E2 a NEUTRO ..................... 120-123 VCA
8. Coloque el disyuntor principal del generador (CB1) en su posición OFF
u OPEN (Abierto).
9. Coloque el generador en modo OFF para parar el generador.
NO continúe hasta que el voltaje de salida y frecuencia de CA sean
correctos y dentro de los límites establecidos. Si el voltaje sin carga es
correcto, pero la frecuencia sin carga no, la velocidad regulada por el
motor puede requerir ajuste. Si la frecuencia sin carga es correcta pero
el voltaje no, el regulador de voltaje puede requerir ajuste.
Mueva la manija
hacia ABAJO para
la posición
EMERGENCIA
(RESERVA).
¡PELIGRO!
NOTA:
