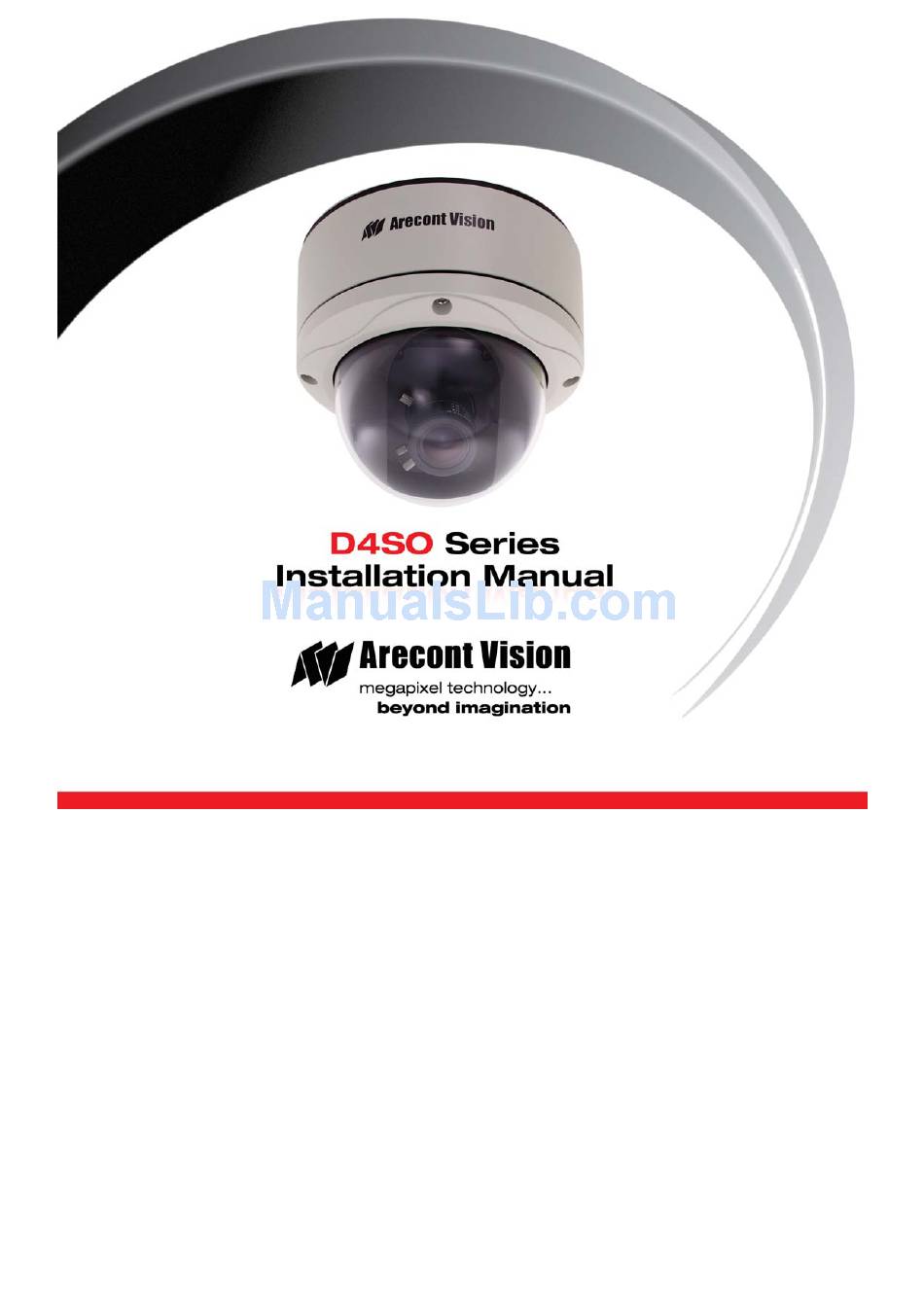

- Page 1 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 0 | 페이지...
- Page 2 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 실외형 돔 설치 설명서 내용물: 카메라 설치: Arecont Vision D4SO 돔 카메라 상자에서 카메라와 하드웨어를 꺼내세요. 마운트 템플릿 마운트 템플릿을 사용하여 카메라를 설치하기 잠금 L-키 위한 마운트 방법을 먼저 준비하세요. 참고: D.
- Page 3 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO의 하단에 있는 구멍을 통해 이더넷 케이블을 ® 넣고 이를 Arecont Vision의 콤팩트 MegaVideo 카메라의 RJ45 포트에 연결하세요. (그림 3) 참고: 카메라가 PoE를 통해 전원을 공급받으면 5단계로 이동하세요. 그림 4-1 그림 3 외부...
- Page 4 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 측면의 도관 개구부를 사용하는 경우 제공된 육각 키 원하는 만큼 렌즈의 기울기를 조정하고 나사를 주의: 중 하나를 사용하여 소켓 고정 나사를 먼저 제거하여 조이세요. 카메라를 올바르게 설치하려면 그림 도관 플러그를 제거하세요. (그림 5) 7에서와...
- Page 5 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 초점 조정: 11. 렌즈의 초점을 맞추려면 그림 9에서와 같이 3개의 고정 나사를 풀고 필요한 만큼 조정하세요. A 줌 조정, B 조리개 조정, C 초점 조정 참고: 줌을 먼저 조정하고 초점을 조정하세요! 적절하게 초점을 맞추는 기술에 대한...
- Page 6 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 설치 사례 모든 수 스레드에 테프론 스레드 모든 케이블을 비닐 설치 시작 밀봉 테이프를 추가하세요. 테이프로 감으세요. 정션 박스 어댑터에 ¾” NPT 도관 파이프를 연결하세요. ¾” 아연 도금 또는 플렉스 도관을 사용하여...
- Page 7 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 펜던트형 마운트 (MD-CMT) 설치 지침 내용물: 상단 차폐막 펜던트 마운트 마운트 템플릿 4개의 기계 나사 팩 4개의 작은 기계 나사 팩 4개의 나무 나사, 4개의 건식 벽면형 앵커 등이 포함된 그림 11 그림...
- Page 8 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 벽면형 마운트 (MD-WMT2) 설치 지침 주의: 상자에서 벽면형 마운트와 하드웨어를 꺼내세요. MD-WMT2 는 SV-JBA 및 SV-EBA와만 맞고, MD- JBA 및 MD-EBA과는 맞지 않습니다! 내용물: 벽면형 마운트 (1.5 NPT 표준) 상단 차폐막...
- Page 9 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 벽면형 마운트 캡 (MD-CAP) 설치 지침 내용물: 벽면형 마운트 캡 (MD-CAP) MD-CAP 4개의 기계 나사 팩 1 ½” 커플링 포함되어 있지 않지만 필요한 공구: 1½” NPT 파이프 1½” NPT 커플링...
- Page 10 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 정션 박스 어댑터 (MD-JBA) 설치 지침 주의: 상자에서 정션 박스와 하드웨어를 꺼내세요. MD-JBA는 D4SO 및 MD-CMT와만 맞고 MD-WMT2와는 맞지 않습니다! 내용물: 정션 박스 어댑터 대형 둥근 고무 개스킷 4개의 나무 나사, 4개의 건식 벽면형 앵커 등이 포함된...
- Page 11 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 MD-WMT2용 D4SO 정션 박스 어댑터 (SV-JBA) 설치 지침 주의: SV-JBA는 MD-WMT2와만 맞고 D4SO 및 MD- CMT와는 맞지 않습니다! 내용물: 정션 박스 어댑터 4개의 기계 나사 팩 1개의 양면 육각 키 그림 21 D.
- Page 12 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 플러시 마운트 어댑터 (MD-FMA) 설치 지침 내용물: 그림 23에서와 같이 플러시 마운트 어댑터가완벽하게 파묻힐 때까지 "레버 나사"를 조이세요. 장착면을 압축하기 흰색 트림 링 위해 "지원 암"을 내리세요. 참고: 레버 나사에 과한 힘을...
- Page 13 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 전기 박스 어댑터 (MD-EBA) 설치 지침 주의: 그림 26에서와 같이 전기 박스에 전기 박스 어댑터를 MD-EBA는 D4SO 및 MD-CMT와만 맞고 MD-WMT2와는 장착하세요. 맞지 않습니다! 그림 27에서와 같이 전기 박스 어댑터에 돔을 장착하세요.
- Page 14 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 SV-WMT2용 D4SO 전기 박스 어댑터 (SV-EBA) 설치 지침 주의: 전기 박스에 있는 나사 구멍과 어댑터의 장착 구멍을 일치시키고, 모든 나사 구멍이 장착 구멍과 SV-EBA는 MD-WMT2와만 맞고 D4SO 및 MD- 일치하도록 하세요. CMT와는 맞지 않습니다! 전기...
- Page 15 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 폴 마운트 어댑터 (AV-PMA) 설치 지침 내용물: 폴형 마운트 어댑터 이더넷 케이블과 (필요한 경우) 외부 전원 케이블을 정션 2개의 작은 철재 스트랩 박스 어댑터, MegaDome® 벽면형 마운트, MD- 2개의 대형 철재 스트랩...
- Page 16 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 코너형 마운트 어댑터 (AV-CRMA) 설치 지침 내용물: 참고: 도관 파이프와 정션 박스 어댑터 사이에 누수가 발생하지 않도록 실리콘 또는 방수 파이프 밀봉 테이프를 코너형 마운트 어댑터 사용하세요. 4개의 기계 나사 (#8-32 5/8”), 12개의 나사, 12개의...
- Page 17 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 입출력 케이블 연결 포함되어 있지 않지만 필요한 공구: 카메라 하단의 구멍을 통해 입출력 케이블을 넣고 그림 참고: 연결은 33에서와 같이 “J7” 커넥터에 연결하세요. 일자 드라이버 약간 뻣뻣하기 때문에 연결하기에 충분한 압력을 주어야...
- Page 18 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 D4SO 히터 (MD-1HK) 액세서리 내용물: 히터 그림 40에서와 같이 스탠드오프에 히터 보드를 2개의 나사 연결하고 나사를 조이세요. 포함되어 있지 않지만 필요한 공구: #1 십자 드라이버 그림 39 그림 38 카메라 하단의 구멍에 히터 케이블을 넣고 10- 50VDC 전원...
- Page 19 Arecont Vision D4SO 실외형 돔 시리즈 설치 설명서 17 | 페이지...
