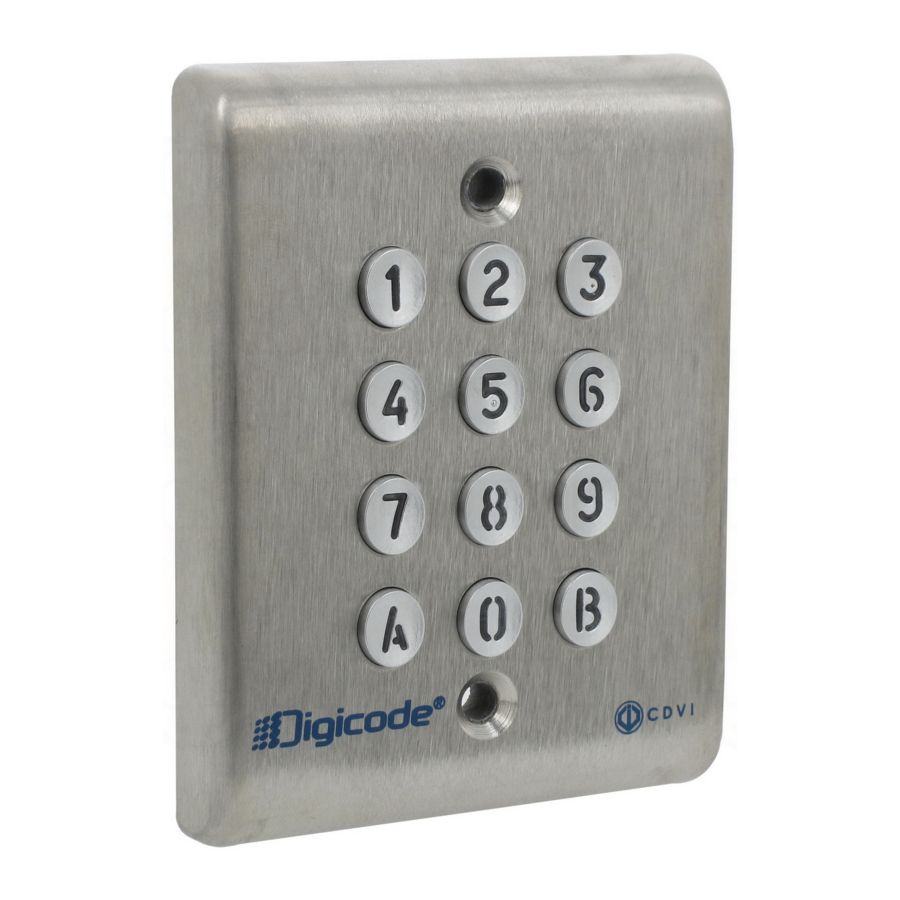

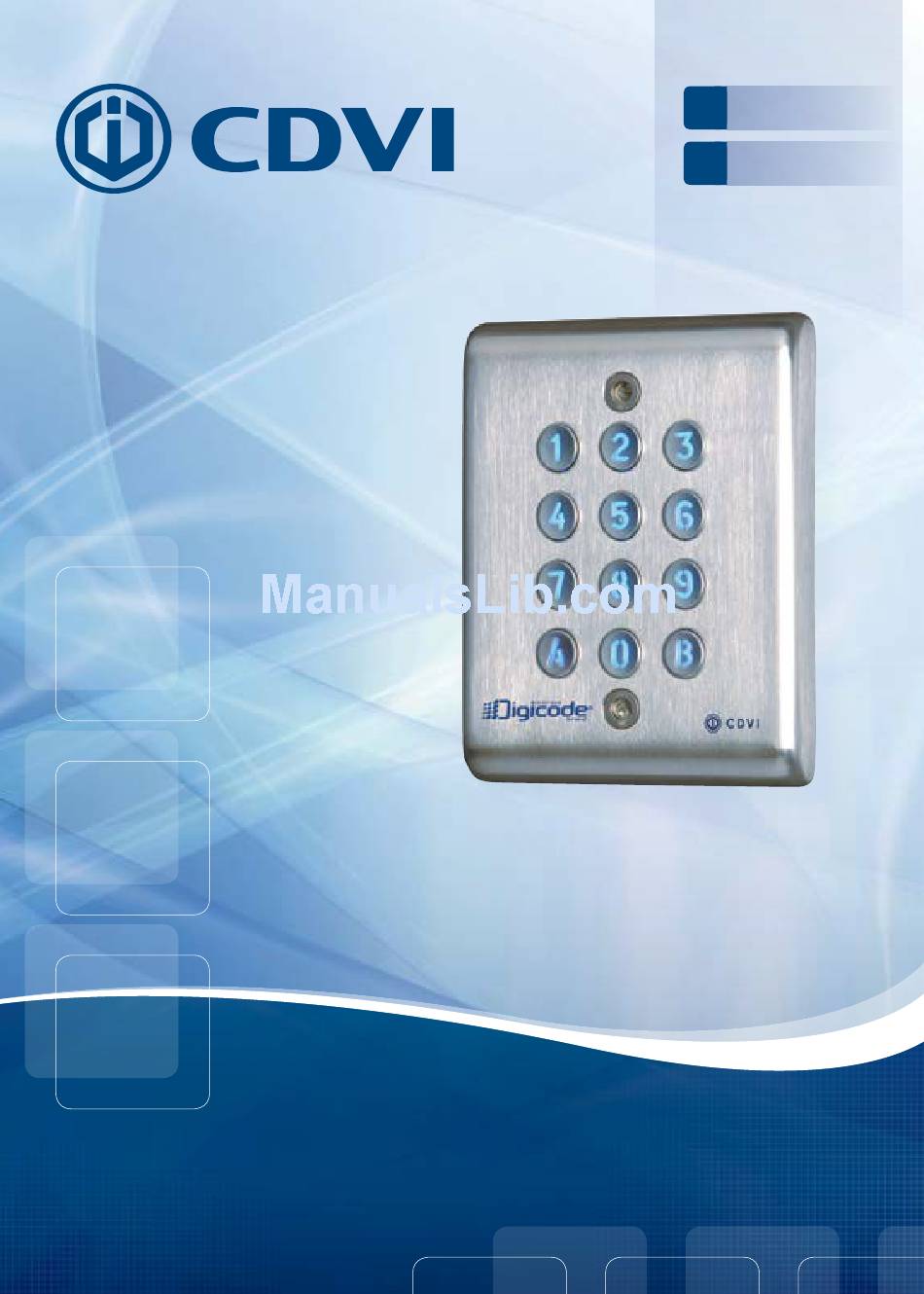

- Page 1 ENGLISH FRANCAIS KCIN Illuminated Weatherproof Keypad with Remote Electronics 2 or 3 relays Clavier codé rétro-éclairé avec électronique déportée 2 ou 3 relais The installer’s choice cdvigroup.com...
-
Page 2: Product Presentation
4] MOUNTING INSTRUCTIONS Consumptions: 30 to 100mA. Make sure that you have all the appropriate tools (drill, screw drivers and a meter tape...) and follow the mounting instructions of for the KCIN keypad and for the remote electronic. Remote WEEE -20°C to +70°C... - Page 3 Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays 6] WIRING DIAGRAM KCIN 2-RELAY OUTPUTS 7] WIRING DIAGRAM KCIN 3-RELAY OUTPUTS D - 693 : Remote electronics...
-
Page 4: Adding, Changing Or Deleting A User Code
INSTALLATION MANUAL INSTALLATION MANUAL KCIN KCIN Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays D. ADDING, CHANGING illumination keys. One beep is emitted to validate the time. - Page 5 Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays and faster to change its code. To program Pin codes: 1. Enter the master code twice J. OPTIONAL KCIN 2 AND KCIN 3 User User User (1 2 3 4 5 default value master code).
-
Page 6: Presentation Du Produit
Montage de verrouillage, en parallèle, au niveau 1] PRESENTATION DU PRODUIT de l’alimentation. Afin d’optimiser la fixation du KCIN et de prévenir - L’électronique déportée du KCIN doit être les tentatives d’arrachage, privilégiez les surfaces Inox. impérativement installée dans un environnement planes. - Page 7 Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais 6] SCHÉMA DE RACCORDEMENTS KCIN 2 RELAIS 7] SCHÉMA DE RACCORDEMENTS KCIN 3 RELAIS D - 693 : Electronique déportée D - 693 : Electronique déportée...
- Page 8 - Tapez la durée de commande en secondes. 1. Coupez l’alimentation - Un bip sonore est émis pour confirmer Suivant le nombre de relais de votre KCIN Ex : De 10 pour 10 secondes à 99 et positionnez un cavalier en P2.
- Page 9 : 1 2 3 4 5. Ci-joint un tableau récapitulatif qui vous servira à indiquer le code attribué à chaque utilisateur pour chacun des relais de votre KCIN. - Deux bips sont émis pour confirmer - Un bip sonore est émis.
- Page 10 INSTALLATION MANUAL INSTALLATION MANUAL KCIN KCIN Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais 8] NOTES cdvigroup.com cdvigroup.com...
- Page 11 Reference : G0301FR0263V06 Extranet : EXE-CDVI_IM KCIN CMYK A5 EN-FR 05 *G0301FR0263V06* CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI FRANCE + EXPORT IBÉRICA Phone: +33 (0)1 48 91 01 02...
