DeVilbiss FLG4 Service Bulletin

Pressure feed spray gun
Hide thumbs

Advertisement

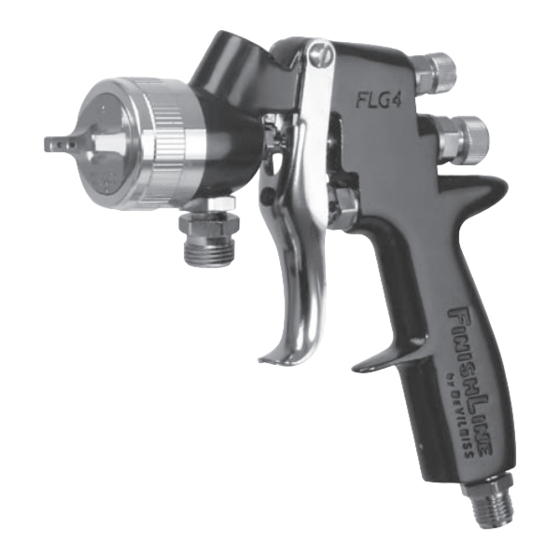

FLG4 PRESSURE FEED SPRAY GUN
GUN DESCRIPTION
The FinishLine
HVLP spraying applications suitable for use with a wide variety
of common coating materials.
SPECIFICATIONS
Maximum Air Pressure:
Maximum Fluid Pressure: 100 psi
Gun Body:
Fluid Path:
Fluid Inlet:
Air Inlet:
Gun Weight
Pressure Feed:
It is the customer's responsibility to
have all operators and service personnel
read and understand this manual.
Contact DeVilbiss for additional copies
of this manual.
READ ALL INSTRUCTIONS BEFORE OPERATING THIS DEVILBISS PRODUCT
series are general purpose spray guns for
®
100 psi
Forged Aluminum
Anodized Aluminum and Stainless
Steel
3/8" NPS male
1/4" NPS male
19.43 oz / 551 g
IMPORTANT!
DO NOT DESTROY
SERVICE BULLETIN
SB-2-784-A
Replaces SB-2-784
Spray gun repair kit
FLG4-488-K

Advertisement

loading

  Also See for DeVilbiss FLG4

  Related Manuals for DeVilbiss FLG4

  Summary of Contents for DeVilbiss FLG4

  • Page 1 19.43 oz / 551 g IMPORTANT! DO NOT DESTROY It is the customer's responsibility to have all operators and service personnel read and understand this manual. Contact DeVilbiss for additional copies of this manual. READ ALL INSTRUCTIONS BEFORE OPERATING THIS DEVILBISS PRODUCT...
  • Page 2: Safety Precautions

    Page 2 SB-2-784-A SAFETY PRECAUTIONS This manual contains information that is important for you to know and understand. This information relates to USER SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this information, we use the following symbols. Please pay particular attention to these sections.
  • Page 3: Preventive Maintenance

    SB-2-784-A Page 3 IMPORTANT: Before using this equipment, read all safety PREVENTIVE MAINTENANCE precautions on page 2 and instructions. Keep for future use. To clean air cap and fluid tip, brush exterior with a stiff bristle brush. If necessary to clean cap holes, use a broom straw or toothpick if possible.
  • Page 4: Parts List

    191942 JGA-4044 Fluid Inlet & Nut Kit FLG4-488-K t FLG4 Gun Repair Kit (Contains 1 each: Fluid Tip Seal, Needle Packing, Trigger Stud, Trigger Screw, and Gasket for Air Valve & Needle Bushing.) Additional Spray Gun Accessories on page 6.
  • Page 5: Troubleshooting

    SB-2-784-A Page 5 TROUBLESHOOTING CONDITION CAUSE CORRECTION Heavy top or Horn holes plugged. Clean. Ream with non-metallic point. bottom pattern Obstruction on top or bottom of fluid tip. Clean. Cap and/or tip seat dirty. Clean. Heavy right or left Left or right side horn holes plugged. Clean.
  • Page 6 HC-4719 Coupler dangerous to life. Contains six precision tools designed to 1/4" NPT(F) 1/4" NPT(M) /NPS(M) Small Medium Large effectively clean all DeVilbiss, Binks, Finishline 40-141 40-128 40-143 and other brand spray guns. 192218 Scrubs ® Hand Cleaner Towels HC-1166 Stem HC-4720 Coupler 1/4"...
  • Page 7: Especificaciones

    Es responsabilidad del cliente que todos los operadores y miembros del personal de servicios lean y comprendan este manual. Para obtener copias adicionales de este manual, ponerse en contacto con DeVilbiss. LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR ESTE PRODUCTO DEVILBISS...
  • Page 8: Precauciones De Seguridad

    Page 8 SB-2-784-A PRECAUCIONES DE SEGURIDAD Este manual contiene información que es importante que usted conozca y comprenda. Esta información se relaciona con la SEGURIDAD DEL USUARIO y CÓMO EVITAR PROBLEMAS CON LOS EQUIPOS. Para ayudarle a reconocer esta información, utilizamos los siguientes símbolos.
  • Page 9: Operación

    SB-2-784-A Page 9 IMPORTANTE: Antes de usar este equipo, lea en la MANTENIMIENTO PREVENTIVO página 11 todas las precauciones de seguridad y las instrucciones. Guárdelo para futuro uso. Para limpiar el casquillo de aire y la punta de fluido, cepille el exterior con un cepillo de cerdas duras.
  • Page 10: Lista De Piezas

    191942 JGA-4044 Kit de entrada de fluido y tuerca Kit de reparación de pistola FLG4 (Contiene 1 de c/u: Sello de la punta FLG4-488-K t de fluido, empaquetadura de la aguja, perno del disparador, tornillo del disparador y empaque para válvula de aire y manguito de aguja.)
  • Page 11 SB-2-784-A Page 11 LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS CONDICIÓN CAUSA CORRECCIÓN Patrón recargado Orificios de la horquilla obstruidos. Limpiar. Escariar con punta no metálica. en la parte superior Obstrucción en la parte superior o inferior de Limpiar. o inferior la punta de fluido. Limpiar.
  • Page 12 1/4" NPT(F) 1/4" NPT(M) /NPS(M) Pequeño Mediano Grande limpiar eficazmente todas las pistolas pulverizadoras de 40-141 40-128 40-143 DeVilbiss, Binks, Finishline y de otras marcas. 192218 Scrubs ® Toallas para HC-1166 Vástago HC-4720 Acoplamiento 1/4" NPT(M) 1/4" NPT(F) limpiarse las manos...
  • Page 13 NE PAS DÉTRUIRE Il incombe au client de s’assurer que tous les opérateurs et le personnel de service lisent et comprennent ce manuel. Contacter DeVilbiss pour obtenir des copies supplémentaires de ce manuel. LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT DEVILBISS...
  • Page 14 Page 14 SB-2-784-A MESURES DE SÉCURITÉ Ce manuel contient d'importants renseignements qu'il faut connaître et bien comprendre. Ils concernent la SÉCURITÉ DE L'UTILISATEUR et la PRÉVENTION DES PROBLÈMES D'ÉQUIPEMENT. Pour vous aider à les reconnaître, nous utilisons les symboles suivants. Faire particulièrement attention à...
  • Page 15: Entretien Préventif

    SB-2-784-A Page 15 IMPORTANT : Avant d'utiliser cet équipement, lire toutes ENTRETIEN PRÉVENTIF les consignes de sécurité en page 20 et les instructions. Les conserver pour une utilisation ultérieure. Pour nettoyer le chapeau d'air et la buse de pulvérisation, brosser l'extérieur avec une brosse à...
  • Page 16: Liste Des Pièces

    Nécessaire d'entrée de pulvérisation et d'écrou FLG4-488-K t Nécessaire de réparation pour pistolet FLG4 (contient 1 de chaque : Joint d'embout de pulvérisation, presse-étoupe de pointeau, goujon de gâchette, vis de gâchette, joint pour soupape d'air et bague de pointeau)
  • Page 17: Dépannage

    SB-2-784-A Page 17 DÉPANNAGE CONDITION CAUSE CORRECTION Configuration de Orifices du croisillon bouchés. Nettoyer. Déboucher avec une pointe non pulvérisation avec Obstruction sur le haut ou le bas de la buse. métallique. surcharge Chapeau et/ou siège de la buse encrassé. Nettoyer.
  • Page 18 6 mm (1/4 po) NPT(M) /NPS(M) Petit Moyen Grand nettoyer les pistolets pulvérisateurs de marque 40-141 40-128 40-143 DeVilbiss, Binks, Finishline et autres. Essuie-mains nettoyants 192218 Scrubs ® HC-1166 Tige HC-4720 Raccord 6 mm (1/4 po) NPT(M) 6 mm (1/4 po) NPT(F) Pré-humidifiés, les essuie-...
  • Page 19: Garantie

    SB-2-784-A Page 19 GARANTÍA Este producto está cubierto por la garantía limitada de un año de DeVilbiss. Venta y servicios de DeVilbiss: www.devilbiss.com DeVilbiss Automotive Refinishing DeVilbiss tiene distribuidores autorizados en todo el mundo. Para equipos, repuestos y servicio de mantenimiento, consulte las Páginas Amarillas bajo “Equipos y suministros para talleres de repintado automotriz”...
  • Page 20: Warranty

    “Automotive Body Shop Equipment and Supplies.” For technical assistance, see listing below. U.S.A./Canada Customer Service Office: 11360 S. Airfield Road, Swanton, OH 43558 Toll-Free Telephone: 1-800-445-3988 (U.S.A. and Canada only) Toll-Free Fax: 1-800-445-6643 5/14 ©2014 DeVilbiss Automotive Refinishing All rights reserved. Printed in U.S.A.
