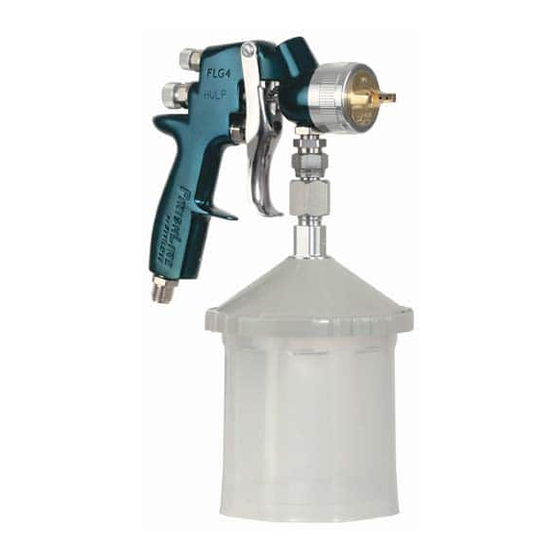

DeVilbiss FLG-CNS-115 Service Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Table of Contents
SERVICE MANUAL
FLG4 SIPHON & PRESSURE FEED SPRAY GUNS
MODELS: FLG-CNS-115, FLG-HVS-322, & FLG-HVP-315
FLG-HVP-315 HVLP
Pressure Feed
GUN DESCRIPTION
The FinishLine™ series are general purpose spray guns for
both conventional and HVLP spraying applications suitable for
use with a wide variety of common coating materials. Models
FLG-HVP-315 and FLG-HVS-322 are HVLP spray guns, and
model FLG-CNS-115 is conventional.
SPECIFICATIONS
Maximum Air Pressure:
100 psi
Maximum Fluid Pressure: 100 psi
Gun Body:
Forged Aluminum
Fluid Path:
Anodized Aluminum and Stainless
Steel
Fluid Inlet:
3/8" NPS male
Air Inlet:
1/4" NPS male
Gun Weight
Pressure Feed:
19.43 oz / 551 g
Siphon Feed w/cup:
26.73 oz / 758 g
IMPORTANT! DO NOT DESTROY
It is the customer's responsibility to have all operators and service personnel read and
READ ALL INSTRUCTIONS BEFORE OPERATING THIS DEVILBISS PRODUCT
SB-2-777-H (4/2015)
understand this manual.
Contact DeVilbiss for additional copies of this manual.
1 / 9
EN
FLG-CNS-115
Conventional
Siphon Feed w/Cup
FLG-HVS-322
HVLP Siphon Feed
w/Cup

Advertisement

loading

  Related Manuals for DeVilbiss FLG-CNS-115

  Summary of Contents for DeVilbiss FLG-CNS-115

  • Page 1 IMPORTANT! DO NOT DESTROY It is the customer's responsibility to have all operators and service personnel read and understand this manual. Contact DeVilbiss for additional copies of this manual. READ ALL INSTRUCTIONS BEFORE OPERATING THIS DEVILBISS PRODUCT SB-2-777-H (4/2015) 1 / 9...

  • Page 2: Safety Precautions

    SAFETY PRECAUTIONS This manual contains information that is important for you to know and understand. This information relates to USER SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this information, we use the following symbols. Please pay particular attention to these sections. NOTE Important information that tells how Information that you should pay special...

  • Page 3: Preventive Maintenance

    OPERATION Strain material thru 60 or 90 mesh screen. To prevent damage to the fluid tip (2) or fluid needle Model FLG-CNS-115: (7), be sure to either: The No. 1 (conventional) air cap requires an air supply at the gun •...
  • Page 4 Pressure – HVLP FLG4-1-3-K FLG-332-15K 1.5 mm FLG-HVS-322 Siphon/Pressure – HVLP FLG4-1-3-K FLG-332-22K 2.2 mm FLG-CNS-115 Siphon / Pressure – Conventional FLG4-1-1-K FLG-332-15K 1.5 mm Chart 2 – Fluid Tips Fluid Tip & Seal Fluid Tip Fluid Tip (Ref. No. 2)

  • Page 5: How To Use The System

    DeKUPS — HOW TO USE THE SYSTEM ® SB-2-777-H (4/2015) 5 / 9...

  • Page 6: Parts List

    Gun Drawing PARTS LIST Replacement Part Ind. Parts Description Required See Chart 1, p.4 Air Cap & Ring Kit See Chart 2, p.4 Fluid Tip & Seal Kit FLG-304-K5 Fluid Tip Seal (Kit of 5) FLG-305 Baffle FLG-465 Spreader Air Adjustment Valve FLG4-364-K Needle Knob, Spring, Bushing &...

  • Page 7: Troubleshooting

    DeKUPS ACCESSORIES ® DPC-69-K1 U.S. Patent numbers 6,820,824 and 7,374,111 owned by 3M Innovation Properties Co. Additional U.S. Patents: Nos. 7,380,680; 7,354,074; 7,353,964; 7,350,418; 7,344,040; 7,263,893; 7,165,732; 7,086,549. TROUBLESHOOTING CONDITION CAUSE CORRECTION Heavy top or Horn holes plugged. Clean. Ream with non-metallic point. bottom pattern Obstruction on top or bottom of fluid tip.
  • Page 8 TROUBLESHOOTING (Continued) CONDITION CAUSE CORRECTION Will not spray No air pressure at gun. Check air supply and air lines, blow out gun air passages. Fluid needle adjusting screw not open Open fluid needle adjusting screw. enough. Thin material and/or change to larger tip size. Fluid too heavy for gravity feed.
  • Page 9 Contains six precision tools designed to Small Medium Large effectively clean all DeVilbiss, Binks, Finishline 40-141 40-128 40-143 and other brand spray guns. Quick Connects For HVLP Guns (Air) 29-3100 Scrubs ®...
  • Page 10 Es responsabilidad del cliente que todos los operadores y miembros del personal de servicios lean y comprendan este manual. Para obtener copias adicionales de este manual, ponerse en contacto con DeVilbiss. LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR ESTE PRODUCTO DEVILBISS...

  • Page 11: Precauciones De Seguridad

    PRECAUCIONES DE SEGURIDAD Este manual contiene información que es importante que usted conozca y comprenda. Esta información se relaciona con la SEGURIDAD DEL USUARIO y CÓMO EVITAR PROBLEMAS CON LOS EQUIPOS. Para ayudarle a reconocer esta información, utilizamos los siguientes símbolos.

  • Page 12: Operación

    • Accionar el disparador y mantenerlo activado mientras aprieta o afloja la punta de fluido, o Modelo FLG-CNS-115: • Quitar la perilla de ajuste de la aguja de fluido (6) El casquillo de aire No. 1 (convencional) requiere un suministro para reducir la presión del muelle contra el collar de...
  • Page 13 A presión – HVLP FLG4-1-3-K FLG-332-15K 1.5 mm FLG-HVP-322 A sifón/presión – HVLP FLG4-1-3-K FLG-332-22K 2.2 mm FLG-CNS-115 A sifón/presión – Convencional FLG4-1-1-K FLG-332-15K 1.5 mm Tabla 2 – Puntas de fluido Punta y sello Tamaño de Tamaño de de fluido...
  • Page 14 DeKUPS — CÓMO USAR EL SISTEMA ® ES-5 / 9 SB-2-777-H (4/2015)

  • Page 15: Lista De Piezas

    Dibujo de la pistola LISTA DE PIEZAS Núm. Núm de la pieza Piezas ind. de ref. de repuesto Descripción necesarias Ver Tabla 1, pág.4 Kit de casquillo de aire y aro Ver Tabla 2, pág.4 Kit de la punta y sello de fluido FLG-304-K5 Sello de la punta de fluido (kit de 5) FLG-305...
  • Page 16 DeKUPS ACCESORIOS ® DPC-69-K1 CUBIERTAS REVESTIMIENTOS INTERIORES Patentes de EE.UU. números 6.820.824 y 7.374.111 propiedad de 3M Innovation Properties Co. Adicionales Patentes de Estados Unidos Nos.: 7.380.680; 7.354.074, 7.353.964, 7.350.418, 7.344.040; 7.263.893, 7.165.732, 7.086.549. LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS CONDICIÓN CAUSA CORRECCIÓN Patrón recargado...
  • Page 17 LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS (Continuación) CONDICIÓN CAUSA CORRECCIÓN No pulveriza No hay presión de aire en la pistola. Revisar el suministro de aire y las líneas de aire, limpiar soplando los pasajes de aire de la pistola. El tornillo de ajuste de la aguja no está Abrir el tornillo de ajuste de la aguja de fluido.
  • Page 18 Pequeño Mediano Grande la pistola. limpiar eficazmente todas las pistolas pulverizadoras de 40-141 40-128 40-143 DeVilbiss, Binks, Finishline y de otras marcas. Acopladores de conexión rápida 29-3100 Scrubs ® 192219 para las pistolas HVLP (Aire) Toallas para Portapistola Tipo de flujo alto...
  • Page 19 Il incombe au client de s’assurer que tous les opérateurs et le personnel de service lisent et comprennent ce manuel. Contacter DeVilbiss pour obtenir des copies supplémentaires de ce manuel. LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT DEVILBISS SB-2-777-H (4/2015)
  • Page 20 MESURES DE SÉCURITÉ Ce manuel contient d'importants renseignements qu'il faut connaître et bien comprendre. Ils concernent la SÉCURITÉ DE L'UTILISATEUR et la PRÉVENTION DES PROBLÈMES D'ÉQUIPEMENT. Pour vous aider à les reconnaître, nous utilisons les symboles suivants. Faire particulièrement attention à ces sections. REMARQUE Information importante expliquant comment Information à...
  • Page 21 Pour éviter d'endommager la buse (2) ou le pointeau (7), il faut soit : Modèle FLG-CNS-115 : • Tirer sur la gâchette et la tenir tout en serrant ou en Le chapeau d'air n° 1 (pistolet conventionnel) nécessite une arrivée desserrant la buse, ou d'air à...
  • Page 22 FLG4-1-3-K FLG-332-15K 1,5 mm basse pression Siphon / pression – FLG-HVS-322 FLG4-1-3-K FLG-332-22K 2,2 mm basse pression FLG-CNS-115 Siphon / pression – conventionnel FLG4-1-1-K FLG-332-15K 1,5 mm Tableau 2 – Buses de pulvérisation Buse de Buse de Buse de pulvérisation pulvérisation...
  • Page 23 DeKUPS —COMMENT UTILISER LE SYSTÈME ® SB-2-777-H (4/2015) FR-5 / 9...

  • Page 24: Liste Des Pièces

    Schéma du pistolet LISTE DES PIÈCES Id. pièces Réf. Pièce de rechange N° rechange n° Description requises Voir Tableau 1, p. 4 Nécessaire de chapeau d'air et bague Voir Tableau 2, p. 4 Nécessaire de buse de pulvérisation et joint FLG-304-K5 Joints de buse de pulvérisation (nécessaire de 5) FLG-305...

  • Page 25: Dépannage

    ACCESSOIRES DeKUPS ® DPC-69-K1 COQUES POCHES Américains numéros de brevets 6,820,824 et 7,374,111 appartenant à 3M Innovation Properties Co. D'autres numéros de brevets U.S.: 7.380.680; 7,354,074; 7,353,964; 7,350,418; 7,344,040; 7.263.893; 7.165.732; 7.086.549. DÉPANNAGE CONDITION CAUSE CORRECTION Configuration de Orifices du croisillon bouchés. Nettoyer.
  • Page 26 DÉPANNAGE (suite) CONDITION CAUSE CORRECTION Absence de pulvérisation Aucune pression d'air au pistolet. Vérifier l'alimentation d'air et les conduites d'air, souffler sur les passages d'air du pistolet Vis de réglage du pointeau insuffisamment Ouvrir la vis de réglage du pointeau. ouverte.
  • Page 27 Moyen Grand nettoyer les pistolets pulvérisateurs de marque ou avec le pistolet. 40-141 40-128 40-143 DeVilbiss, Binks, Finishline et autres. Raccords rapides pour pistolets de Essuie-mains 192219 peinture à basse pression (air) nettoyants 29-3100 Support de pistolet Type haut débit Scrubs ®...

  • Page 28: Warranty Policy

    WARRANTY POLICY DeVilbiss products are covered by Finishing Brands one year materials and workmanship limited warranty. The use of any parts or accessories, from a source other than Finishing Brands, will void all warranties. For specific warranty information please contact the closest Finishing Brands location listed below.
