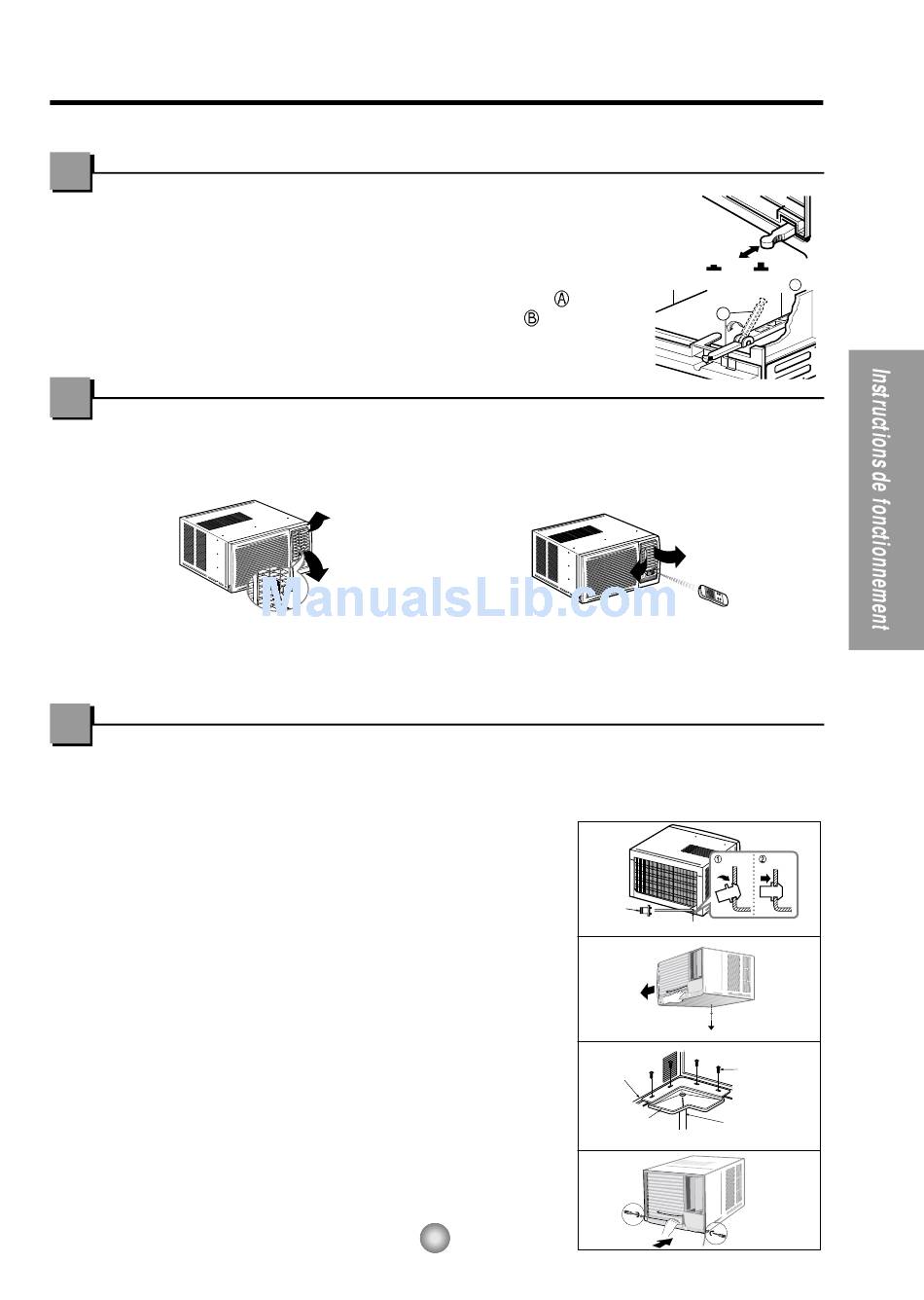

Commandes supplémentaires et renseignements importants.
La ventilation
Le levier de ventilation doit être en position FERMÉE ("CLOSE") afin de conserver les
meilleures conditions de refroidissement. Lorsque vous avez besoin d'air frais dans la
pièce, réglez le levier à la position OUVERTE ("OPEN"). Le registre est ouvert et l'air
ambiant est expulsé à l'extérieur.
REMARQUE: Avant de vous servir de la fonction de ventilation, et avant
l'installation du grillage frontal, abaissez la pièce
ce qu'elle soit du même niveau que la pièce
Ajuster la direction d'air
En vous servant des volets horizontal et vertical, vous pouvez diriger la circulation d'air là où vous le désirez.
• CONTRÔLE VERTICAL DE LA DIRECTION D'AIR
Réglage manuel
En vous servant des volets horizontal et
vertical, vous pouvez diriger la circulation
d'air là où vous le désirez.
Comment utiliser le tuyau d'évacuation
En temps humide, l'eau peut causer le débordement du PLATEAU.
Pour évacuer l'eau, enlevez le capuchon d'évacuation et fixez le tuyau d'évacuation à l'orifice arrière
du PLATEAU. Insérez le tuyau d'évacuation dans le trou en appuyant, tout en évitant les ailettes.
(Référez-vous au schéma 1)
Facultatif (CW3H02502B)
1. Retirez le bouchon de caoutchouc et glissez le châssis
en-dehors du boîtier. (Schéma 1)
2. Installez le plateau de vidange en dessous du coin du boîtier,
d'où vous avez retiré le bouchon, avec 4 (ou 2) vis.
(Référez-vous au schéma 3)
3. Branchez le tuyau d'évacuation sur l'évacuation située en bas
du plateau de vidange. Pour satisfaire pleinement vos besoins,
vous pouvez acheter le tuyau d'évacuation ou le tubage dans
votre région. (Le tuyau d'évacuation n'est pas fourni.)
(Référez-vous au schéma 3)
4. Sélectionnez le branchement le plus approprié en choisissant
parmi les schémas suivants (en tenant compte de l'orifice de
l'appareil) pour que le plateau de vidange s'adapte à votre
appareil. (Référez-vous au schéma 3)
5. Replacez le châssis dans le boîtier.
Réinstallez les vis de fixation du boîtier. Fixez le boîtier au
châssis à l'aide des vis de fixation. (Référez-vous au schéma 4)
jusqu'à
.
• CONTRÔLE HORIZONTAL DE LA DIRECTION D'AIR
Réglage par
télécommande
Ajustez la direction horizontale de l'air en tournant
manuellement le volet vertical vers la droite ou la
gauche ou en utilisant la télécommande.
Tuyau
d'évacuation
23
CLOSE
VENT
OPEN
Pièce
Pièce A
Pendez
Appuyez
Capuchon d'évacuation
Schéma 1
Retirez le bouchon de
caoutchouc
Schéma 2
VIS
BOÎTIER
TUYAU D'ÉVACUATION
PLATEAU DE
Le diamètre intérieur est
VIDANGE
de 17 mm (5/8 po)
Schéma 3
Schéma 4
B
