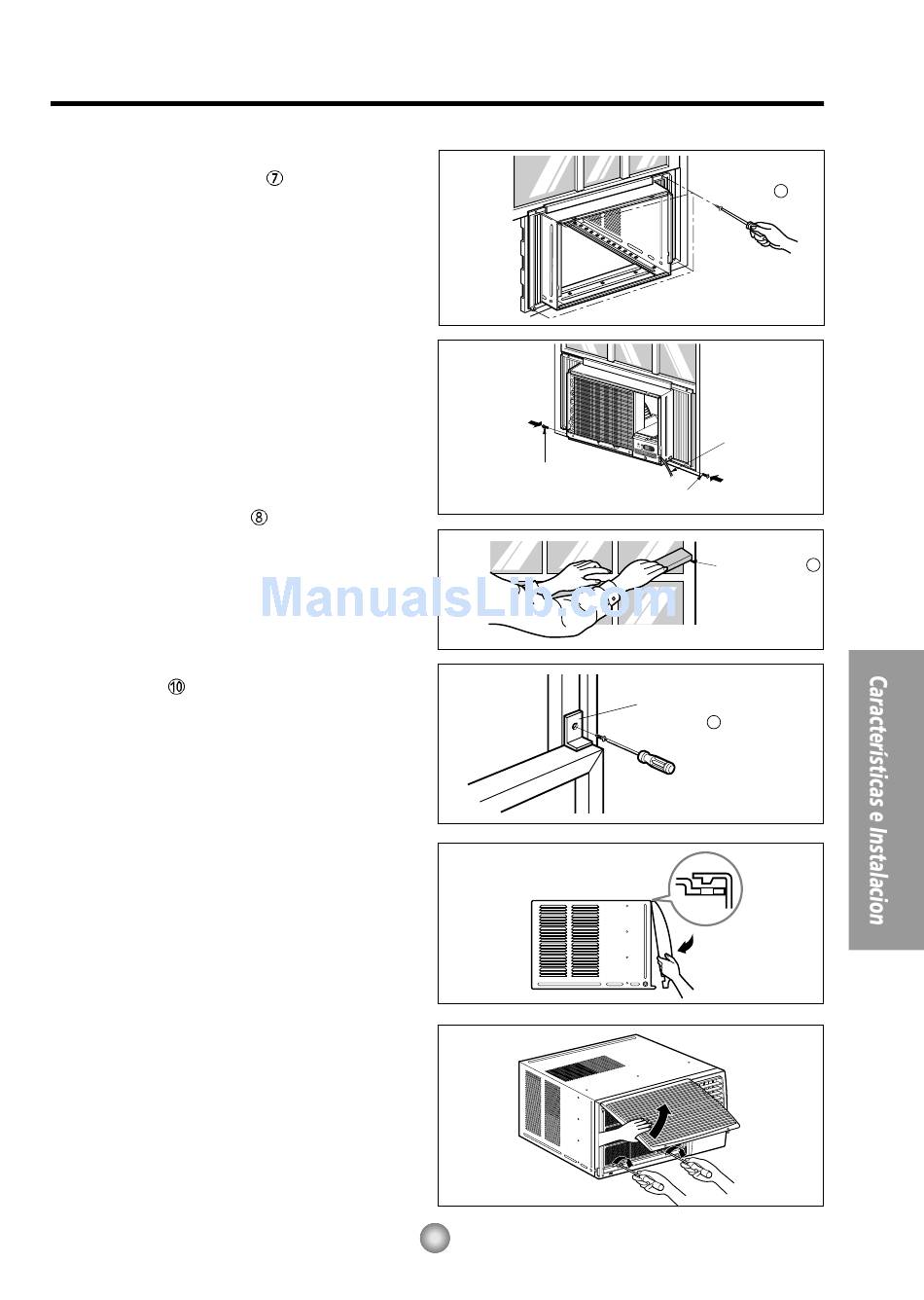

9. Adjunte cada panel guía a cada lado de la
ventana usando tornillos
(Ver Fig. 6)
PRECAUCION: No perfore la charola del fondo. La
unidad está diseñada para operar
con aproximadamente 1/2" de agua
en la charola del fondo.
10. Deslice el chasís dentro del gabinete.
(Ver Fig. 7)
CUIDADO: Por razones de seguridad, re
instale los tornillos en los lados del
gabinete.
11. Corte la tira de goma
apropiada e introdúzcala entre la parte
superior e inferior de la ventana.
(Ver Fig. 8)
12. Sujete la chapade soporte en el marco de
la ventana con untornillo tipo C.
(Ver Fig. 9)
13. Pegue el panel frontal a la caja insertando
los fijadores en el panel adentro los del
panel de la caja. (Ver Fig. 10)
NOTA : Por favor refiérase a la página 23 para
ajustar el mando de ventilación
14. Levante la parrilla de entrada y ajústela
con tornillos Tipo A, através de la parrilla
frontal. (Ver Fig. 11)
15. Ahora la instalación del aire acondicionado
en la ventana es completada. Vea los DATOS
ELECTRICOS para instalar el cable de
alimentación en la toma de corriente.
(Tipo C).
a la medida
45
Tornillo
Tornillo
Chapa de soporte para
la ventana
Tipo C 7
Fig. 6
Conrdon
de Alimentacion
Fig. 7
Tira de Goma
8
Fig. 8
10
Fig. 9
Fig. 10
Fig. 11
