INSTALLATION AND
OPERATING INSTRUCTIONS
MANUEL D'INSTALLATION
ET D'UTILISATION

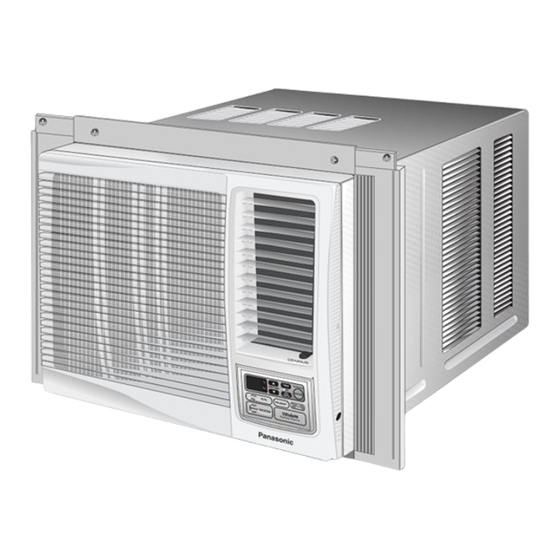

R o o m
A i r
C o n d i t i o n e r
C l i m a t i s e u r d e f e n ê t r e
CW-XC101AK
Mod el
Modèle
CW-XC121AK
Thank you for purchasing a Panasonic product
This Panasonic Room Air Conditioner has been designed for maximum energy efficiency and minimal noise while keeping your
room comfortably cool.
Nous vous remercions d'avoir acheté un produit Panasonic
Ce climatiseur Panasonic a été conçu pour maintenir votre pièce fraîche et confortable avec une économie maximum d'énergie
et un minimum de bruit.
CONTENTS
SAFETY PRECAUTIONS .................................................................................................................................... 2
AIR CONDITIONER INSTALLATION .................................................................................................................. 4
PART IDENTIFICATION .................................................................................................................................... 10
PREPARATIONS BEFORE OPERATION ......................................................................................................... 12
AIR CONDITIONER OPERATION .................................................................................................................... 13
HELPFUL INFORMATION ................................................................................................................................ 17
ENERGY SAVING HINTS.................................................................................................................................. 17
CARE AND MAINTENANCE ............................................................................................................................. 18
BEFORE CALLING FOR SERVICE .................................................................................................................. 20
PRODUCT SPECIFICATIONS .......................................................................................................................... 22
SOMMAIRE
MESURES DE SÉCURITÉ .................................................................................................................................. 2
INSTALLATION DU CLIMATISEUR .................................................................................................................... 4
IDENTIFICATION DES PIÈCES ........................................................................................................................ 10
PRÉPARATIONS AVANT L'USAGE ................................................................................................................. 12
FONCTIONNEMENT DU CLIMATISEUR ......................................................................................................... 13
RENSEIGNEMENTS UTILES ........................................................................................................................... 17
CONSEILS D'ÉCONOMIE D'ÉNERGIE ............................................................................................................ 17
SOINS ET ENTRETIEN ..................................................................................................................................... 18
AVANT D'APPELER POUR LE DÉPANNAGE ................................................................................................. 20
CARACTÉRISTIQUES DE L'APPAREIL .......................................................................................................... 22
Please read these operating instructions thoroughly before using your air conditioner and keep them for future reference.
Il est recommandé de lire attentivement ce manuel avant d'utiliser l'appareil. Conservez ce manuel.
OPERATION
TEMP/TIMER
SET/
TIMER
CANCEL
MODE
JET MODE
AIR SWING
FAN SPEED
Panasonic
F563404
Advertisement
Table of Contents
Related Manuals for Panasonic CW-XC121AK
Summary of Contents for Panasonic CW-XC121AK
-
Page 1: Table Of Contents
Panasonic CW-XC121AK Thank you for purchasing a Panasonic product This Panasonic Room Air Conditioner has been designed for maximum energy efficiency and minimal noise while keeping your room comfortably cool. Nous vous remercions d’avoir acheté un produit Panasonic Ce climatiseur Panasonic a été conçu pour maintenir votre pièce fraîche et confortable avec une économie maximum d’énergie et un minimum de bruit. -
Page 2: Safety Precautions
SAFETY PRECAUTIONS SAFETY PRECAUTIONS MESURES DE SÉCURITÉ MESURES DE SÉCURITÉ • Please observe the following safety precautions when using your air conditioner. Failure or negligence in observing these safety precautions could cause fire, electrical shock or personal injury. • Veuillez suivre les consignes de sécurité suivantes lorsque vous utilisez votre climatiseur. Le non respect des consignes de sécurité... -
Page 3: Operation Precautions
OPERATION PRECAUTIONS PRÉCAUTIONS DE FONCTIONNEMENT WARNING This sign warns of risk of death or serious injury. Ce signe met en garde contre les risques de blessures graves ou mortelles. AVERTISSEMENT • Do not modify the length of the power cord or use an extension cord. •... -
Page 4: Air Conditioner Installation
AIR CONDITIONER INSTALLATION AIR CONDITIONER INSTALLATION INSTALLATION DU CLIMATISEUR INSTALLATION DU CLIMATISEUR Compressor Front intake grille CAUTION Compresseur Grille avant d’entrée d’air ATTENTION Front grille Please remove the shipping blocks fixed REMOVE Grillage frontal to the compressor and front grille before ENLEVER installation. -
Page 5: Select The Best Location
Outdoor side Indoor side SELECT THE BEST LOCATION Côté extérieur Côté intérieur (Single or Double hung window) CHOISIR LE MEILLEUR EMPLACEMENT 12 inches (Fenêtre à guillotine simple ou double) 12 pouces Window Window 19– inches Fenêtre Fenêtre 19– pouces SIDE VIEW 12 inches VUE LATÉRALE 12 pouces... - Page 6 AIR CONDITIONER INSTALLATION AIR CONDITIONER INSTALLATION INSTALLATION DU CLIMATISEUR INSTALLATION DU CLIMATISEUR Front grille Remove the front grille Grillage frontal Retirez le grillage frontal Remove the adhesive tapes from all sides of Retirez la bande adhésive de tous les the front grille. côtés du grillage frontal.
-
Page 7: Cabinet Installation
CABINET INSTALLATION INSTALLATION DU BOÎTIER Cut the “Sealing Ribbon” to the proper length, and attach it along the bottom edge of the bottom window sash. Coupez la bande d’étanchéité à la longueur voulue et la fixez Window sash sealing ribbon tout au long du bord inférieur du cadre de la fenêtre. - Page 8 AIR CONDITIONER INSTALLATION AIR CONDITIONER INSTALLATION INSTALLATION DU CLIMATISEUR INSTALLATION DU CLIMATISEUR Reinstall the chassis locking Clockwise brackets and retighten the Dans le sens screws des aiguilles Chassis locking Réinstallez les crochets de d’une montre bracket verrouillage du châssis et Crochet de resserrez les vis verrouillage du...
- Page 9 PLACE FRONT INTAKE GRILLE ONTO THE FRONT GRILLE PLACEZ LA GRILLE AVANT D’ENTRÉE D’AIR SUR LE GRILLAGE FRONTAL Slide the front intake grille slightly to the right to reattach the tabs and then push it down to close tight. Faites glisser légèrement la grille avant d’entrée d’air vers la droite pour réattacher les pattes puis appuyez vers le bas pour bien la fermer.
-
Page 10: Part Identification
PART IDENTIFICATION PART IDENTIFICATION IDENTIFICATION DES PIÈCES IDENTIFICATION DES PIÈCES MAIN UNIT UNITÉ PRINCIPALE Air inlet louvre Persienne d’arrivée d’air Cabinet Boîtier Air filter (behind the front intake grille) Filtre à air (derrière la grille avant d’entrée d’air) Front intake grille Grille avant d’entrée d’air Front grille Grillage frontal... - Page 11 MODE JET MODE AIR SWING FAN SPEED Touche de réglage de la température/minuterie TIMER SET/CANCEL button Panasonic T ouche de réglage/annulation de la minuterie JET MODE Button Touche de climatisation rapide FAN SPEED Selection Button Touche de vitesse du ventilateur...
-
Page 12: Preparations Before Operation
PREPARATIONS BEFORE OPERATION PREPARATIONS BEFORE OPERATION PRÉPARATIONS AVANT L’USAGE PRÉPARATIONS AVANT L’USAGE å Warning Avertissement • Ensure that the power plug is securely inserted. A loose plug may cause a fire or an electric shock. • Assurez-vous que le cordon d’alimentation est bien branché. Une fiche mal insérée pourrait causer un risque d’incendie ou des chocs électriques. -
Page 13: Air Conditioner Operation
AIR CONDITIONER OPERATION AIR CONDITIONER OPERATION FONCTIONNEMENT DU CLIMATISEUR FONCTIONNEMENT DU CLIMATISEUR Operating the unit Fonctionnement de l’unité Touch Control Display Remote control Panel Télécommande Affichage Panneau de commande 1. Start operation by pressing OFF/ON. OPERATION OPERATION °C Operation will start and the display panel will light up. OFF/ON 1. - Page 14 AIR CONDITIONER OPERATION AIR CONDITIONER OPERATION FONCTIONNEMENT DU CLIMATISEUR FONCTIONNEMENT DU CLIMATISEUR Selecting Operation mode Sélection de mode d’opération Touch Control Remote control Indicator Panel Télécommande Indicateur Panneau de commande 1. Press MODE to select the desired operation. MODE COOL MODE The indicator will light up and a “beep”...
- Page 15 Adjusting Horizontal Airflow Direction Ajustement de la direction horizontale du courant d’air Touch Control Remote control Indicator Panel Télécommande Indicateur Panneau de commande 1. Press to select AIR SWING. No indication will AIR SWING The air circulation will automatically move the horizontal louvres appear.
- Page 16 AIR CONDITIONER OPERATION AIR CONDITIONER OPERATION FONCTIONNEMENT DU CLIMATISEUR FONCTIONNEMENT DU CLIMATISEUR Check TIMER setting Vérification du réglage de la minuterie Touch Control Display Remote control Panel Télécommande Affichage Panneau de commande 1. Press the TIMER button to check the remaining TIMER °C TIMER...
-
Page 17: Helpful Information
MODE HIGH FAN SPEED filtres encrassés peuvent réduire l’efficacité du refroidissement. Panasonic Proper capacity of the room The cooling capacity of the room air conditioner must match the room size for efficient and satisfactory operation. Capacité appropriée pour la pièce La capacité... -
Page 18: Care And Maintenance
CARE AND MAINTENANCE CARE AND MAINTENANCE SOINS ET ENTRETIEN SOINS ET ENTRETIEN CAUTION ATTENTION Always turn off the air conditioner and the main power supply before unplugging the power cord to clean the unit. Switch off the power supply if the unit is not going to be used for a long period of time. Éteignez toujours le climatiseur et l’alimentation électrique principale avant de débrancher le cordon d’alimentation pour nettoyer le climatiseur. - Page 19 ECONOMY HIGH FAN SPEED Panasonic l’entrée et la sortie d’air soit de plus de 8°C. • Are the air intake and outlet vanes of the indoor and outdoor side obstructed? • Est-ce que l’entrée et la sortie des ailettes de l’intérieur et de l’extérieur sont bouchées?
-
Page 20: Before Calling For Service
BEFORE CALLING FOR SERVICE BEFORE CALLING FOR SERVICE AVANT D’APPELER POUR LE DÉPANNAGE AVANT D’APPELER POUR LE DÉPANNAGE BEFORE Check the following points before calling for repairs or service. AVANT If the malfunction persists, please contact your nearest servicentre. Vérifiez les points suivants avant de demander une réparation ou un dépannage. - Page 21 If the trouble persists after you have toutes les possibilités, appelez votre distributeur ou checked all of the above points, call your authorized Panasonic dealer or centre de service agréé Panasonic. servicentre. Pour accélérer le service de réparation de votre...
-
Page 22: Product Specifications
PRODUCT SPECIFICATIONS PRODUCT SPECIFICATIONS CARACTÉRISTIQUES DE L’APPAREIL CARACTÉRISTIQUES DE L’APPAREIL Model CW-XC101AK CW-XC121AK Modèle COOLING CAPACITY 10,000 11,500 Btu/h CAPACITÉ DE REFROIDISSEMENT 10.000 11.500 ELECTRICAL RATING Phase Single Single CARACTÉRISTIQUES Phase Simple Simple ÉLECTRIQUES Frequency (Hz) Fréquence (Hz) Voltage Tension... - Page 23 5770 Ambler Drive, Mississauga, Ontario L4W 2T3 PANASONIC PRODUCT - LIMITED WARRANTY Panasonic Canada Inc. warrants this product to be free from defects in material and workmanship and agrees to remedy any such defect for a period as stated below from the date of original purchase.
- Page 24 Certificat de garantie limitée Panasonic Panasonic Canada Inc. garantit cet appareil contre tout vice de fabrication et accepte, le cas échéant, de remédier à toute défectuosité pendant la période indiquée ci-dessous et commençant à partir de la date d’achat original.
