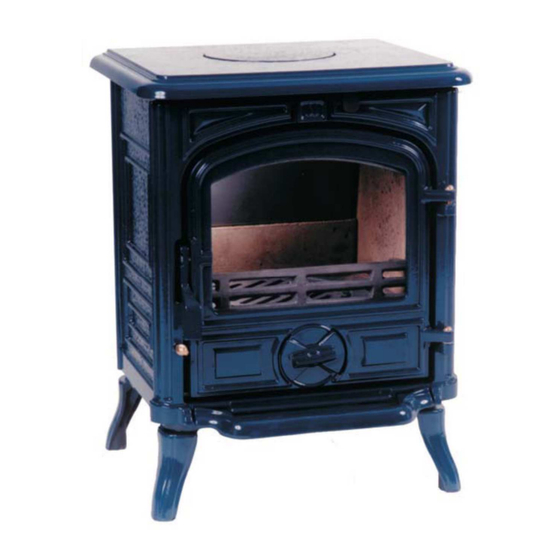

Belfort
Poêle gaz, de cheminée à convection naturelle,
Gas stove - EN 613.
Réf. : 154 05 04
Gaz naturel/natural gas (type G20)
Catégorie I
Réf. : 154 05 05
Propane (type G31)
Catégorie I
Sommaire . . . . . . . . p. 4
Contents . . . . . . . . . p. 9
I
2E+ (BE, FR) /
2H (GB).
3P.
Document 897-1 ~ 22/08/1997
Notice de référence
à conserver
par l'utilisateur
pour consultation
ultérieure.
Technical manual
to be saved
by the user
for future
reference
Les Fonderies Franco-Belges
F 59660 MERVILLE
Téléphone : 03.28.43.43.43
Fax : 03.28.43.43.99
RC Hazebrouck 445750565B
Matériel sujet à modifications sans préavis
Document non contractuel.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Belfort and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for FRANCO BELGE Belfort

Summary of Contents for FRANCO BELGE Belfort

  • Page 1 Belfort Document 897-1 ~ 22/08/1997 Poêle gaz, de cheminée à convection naturelle, Gas stove - EN 613. Notice de référence Réf. : 154 05 04 à conserver Gaz naturel/natural gas (type G20) Catégorie I 2E+ (BE, FR) / 2H (GB).
