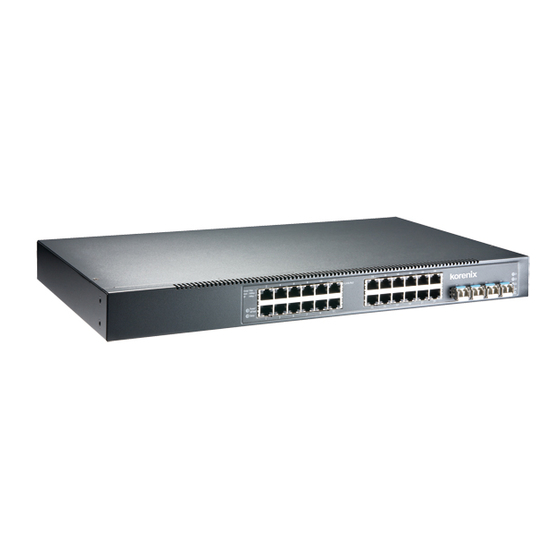

- Page 1 JetNet 6524G Series 24-Port Gigabit Stackable Layer 3 Managed Ethernet Switch Quick Installation Guide www.korenix.com V1.0...
-
Page 2: Hardware Installation
40G backplane across full duplex stacking links. The and 384G bandwidth for building intelligent large-scale networks. In addition to the 90-264VAC power-based JetNet 6524G model, Korenix provides the JetNet 6524GDC series, which support 24V or 48V power inputs and feature a FAN-less design with -40~65 C wide operating temperature for severe industrial applications. - Page 3 2.3 Rear Panel Description: The rear panel of the Switch contains an AC power connector or DC power connector, a RS-232 console port, the connector for the two stacking ports. An RS-232 DCE console port is for setting up and managing the Switch via a connection to a console terminal or PC using a terminal emulation program.
- Page 4 4. The Link LED in the rear panel indicates the link status of the stacking port. Note: Korenix provide the stacking cable for purchasement. When the volume of the stack is under 4, the JNSC-CX405M-S, 50cm stacking cable is enough. When the volume is above 4, additional one JNSC=CX401M-S, 100cm stacking cable is required for the connection from the unit 1 to the last unit.
-
Page 5: Device Management
Device Management The system may be managed out-of-band through the console port on the rear panel or in- band using Telnet, a Web Browser, or SNMP. 1. Web-based Management Interface the LED panel, and display statistics graphically using a Web browser, such as Netscape Navigator (version 6.2 and higher) or Microsoft®... - Page 6 DVMRP-STD-MIB RFC 1850 (OSPF-MIB) IANA-RTPROTO-MIB RFC 1850 (OSPF-TRAP-MIB) MULTICAST-MIB Korenix Customer Service KoreCARE is Korenix Technology’s global service center, where our professional staffs are ready to answer your questions at any time. Email address of Korenix Global Service Center: KoreCARE@korenix.com...
- Page 7 JetNet 6524G 24 10/100/1000 Base-TX SFP combo JetNet 6524G 384G 90-264VAC (JetNet 6524G) Korenix 24V 48V (JetNet 6524GDC) : -40~65 RS-232 DB SFP(Mini-GBIC) Combo Orange : 1Gbps 6524G Link/Act Green : 100Mbps 24G Rackmount Layer3 : 10Mbps Managed Ethernet Switch...
- Page 8 Status Console Link 115200,N,8,1 10G / Stack 100-240V~, 50/60HZ female male 100 ~ 240 VAC(50 ~ 60 Hz) RX Link LED JetNet 6524G-DC JetNet 6524G-DC 24V(18-36VDC) 48V(36-72V) 3. Power 1 Power 2 Power 1 Power 2 12 24 AWG.
- Page 9 JetNet 6524G : Korenix 50cm JNSC-CX405M-S 100cm JNSC=CX401M-S out-band Telnet SNMP in-band 1. Web L E D We b Netscape Navigator (version 6.2 Microsoft®Internet Explorer (version 5.0) 192.168.2.1. admin, / IP...
- Page 10 RFC2572 (Message Processing for SNMP) RFC2674 802.1p RFC2573 (SNMP Applications) RFC 2932 (IPMROUTE-MIB) ROUTING-MIB RFC2576 (Coexistence between SNMPs) RFC2618 (Radius-Auth-Client-MIB) MGMD-MIB RFC2620 (Radius-Acc-Client-MIB) RFC 2934 PIM-MIB RFC 1724 (RIPv2-MIB) DVMRP-STD-MIB RFC 1850 (OSPF-MIB) IANA-RTPROTO-MIB RFC 1850 (OSPF-TRAP-MIB) MULTICAST-MIB Korenix KoreCARE Email : KoreCARE@korenix.com...
- Page 11 übereinander gestapelt werden, die dann ein administrierbares Einzel-IP-Gerät bilden Interface Design ermöglicht dem JetNet 6524G bis zu 192 Gigabit Ports pro Stapel und Zusätzlich zum 90-264VAC Netzstrom-basierten JetNet 6524G Model bietet Korenix die JetNet 6524G-DC Serie an, mit 24V oder 48V Spannungseingang und einem lüfterlosen Design für den erweiterten Temperaturbereich -40~65...
- Page 12 2.3 Rückseite Beschreibung: Die Rückseite des Switch enthält den Netzstrom- bzw. DC- Power-Anschluss, den RS-232 Konsol Port und den Anschluss für die zwei Stacking Ports. Der RS-232 DCE Konsol Port ist für das Einrichten und die Administration des Switches über ein Konsolterminal oder über einen PC mit Terminal Emulationsprogramm. Standard Baud Rate und -Parameter sind 115,200, N, 8, 1.
- Page 13 3. Montage des 19” Switches 3.2 Das Gerät im 19” Schrank mit 4 Schrauben des Rack Herstellers befestigen . 3.3 Werden mehrere Rack Switches installiert, diese im 19” Schrank einen unter dem anderen montieren. Beachte: Die Umgebungstemperatur im 19” Schrank darf die Betriebstemperatur des Switches nicht überschreiten.
- Page 14 Gerätemanagement Das System kann Out-Band über den Konsol Port auf der Rückseite oder In-Band über Telnet, einen Web Browser oder SNMP administriert werden. 1. Web-basierte Administration Schnittstelle Nachdem der Switch erfolgreich installiert wurde, kann der Switch über Web Browser, wie Netscape Navigator (Version 6.2 und höher) oder Microsoft® Internet Explorer ausgegeben werden.
- Page 15 DVMRP-STD-MIB RFC 1850 (OSPF-MIB) IANA-RTPROTO-MIB RFC 1850 (OSPF-TRAP-MIB) MULTICAST-MIB Korenix Kundenservice Center KoreCARE ist Korenix Technology’s globales Kundenservice Center, in dem unsere professionellen Mitarbeiter zu jeder Zeit bereit sind, Ihre Fragen zu beantworten. Email-Adresse des globalen Korenix Kundenservice Center: KoreCARE@korenix.com...
-
Page 16: Instalación De Hardware
384G para el diseño de grandes redes inteligentes y escalables Además del modelo JetNet-6524G con fuente de 90-264VAC, Korenix tienes la serie de modelos JetNet 6524GDC,que soportan entradas de alimentación de 24V o 48V en función del modelo. - Page 17 En el panel trasero,los LEDs indican el estado del Stacking. Dos columnas de 8 leds (4 por cada Puerto de stacking) indicada Estado(Status),Recepción ( RX), Transmisión (TX),y conexión ( Link) de los 2 puertos de stacking. 2.3 Panel trasero: El panel trasero del switch dispone conexión alimentación AC o conexión alimentación DC, un puerto de consola RS-232, los dos conectores para los 2 del switch mediante la conexión a un terminal de consola o a un PC con un programa de emulación de terminal.
- Page 18 Nota 1: Recomendamos desconectar la entrada y apagar la fuente de alimentación y desconectar la regleta de conexión antes de realizar las conexiones de los cables de alimentación DC. De otra manera es muy fácil que el destornillador pueda cortocircuitar las conexiones de alimentación con masa del chasis Nota 2: El cable eléctrico DC debe ser de entre 12 a 24 AWG.
- Page 19 Nota: Korenix suministra el cable de stacking para su compra. Si el número de unidades del stack está por debajo de 4, el cable de stacking de 50 cm, referencia JNSC-CX405M es referencia JNSC=CX401M-S adicional para la conexión de la primera unidad a la última unidad.
- Page 20 IANA-RTPROTO-MIB RFC 1850 (OSPF-TRAP-MIB) MULTICAST-MIB Korenix Customer Service KoreCARE es el centro de servicio global de Korenix Technology, donde nuestros profesionales están preparados para responder a sus preguntas en todo momento. El correo de contacto con este servicio es KoreCARE@korenix.com...
- Page 21 Orange : 1Gbps 6524G Link/Act Green : 100Mbps 24G Rackmount Layer3 : 10Mbps Managed Ethernet Switch Power/ Self-test Status Module Link/Act...
- Page 22 115200, N, 8, 1. Status Console Link 115200,N,8,1 10G / Stack 100-240V~, 50/60HZ...
- Page 23 AWG.
- Page 25 RFC1643 Ether-like MIB RFC 2787 (VRRP-MIB) RFC1493 Bridge RFC 3289 - DIFFSERV-DSCP-TC RFC 2819 RMON RFC 3289 - DIFFSERV-MIB RFC2233 Interface MIB QOS-DIFFSERV-EXTENSIONS-MIB RFC2571 (SNMP Frameworks) QOS-DIFFSERV-PRIVATE-MIB RFC2572 (Message Processing for SNMP) RFC2674 802.1p RFC2573 (SNMP Applications) RFC 2932 (IPMROUTE-MIB) RFC2576 (Coexistence between SNMPs) ROUTING-MIB RFC2618 (Radius-Auth-Client-MIB)
- Page 27 Patent No. (Taiwan): Granted Invention: I 313547 313547 321415 Granted Invention: I 321415 344766 Granted Invention: I 344766 Granted Invention: I 346480 346480 356616 Granted Invention: I 356616 364684 Granted Invention: I 364684 Granted Invention: I 376118 376118 393317 Granted Invention: I 393317 398066 Granted Invention: I 398066 Granted Invention: I 398125...
- Page 28 Tel:+886-2-89111000 Fax:+886-2-29123328 Business service:sales@korenix.com Customer service:koreCARE@korenix.com CPQ000N6524000...
