INSTRUCCIONES DE MONTAJE

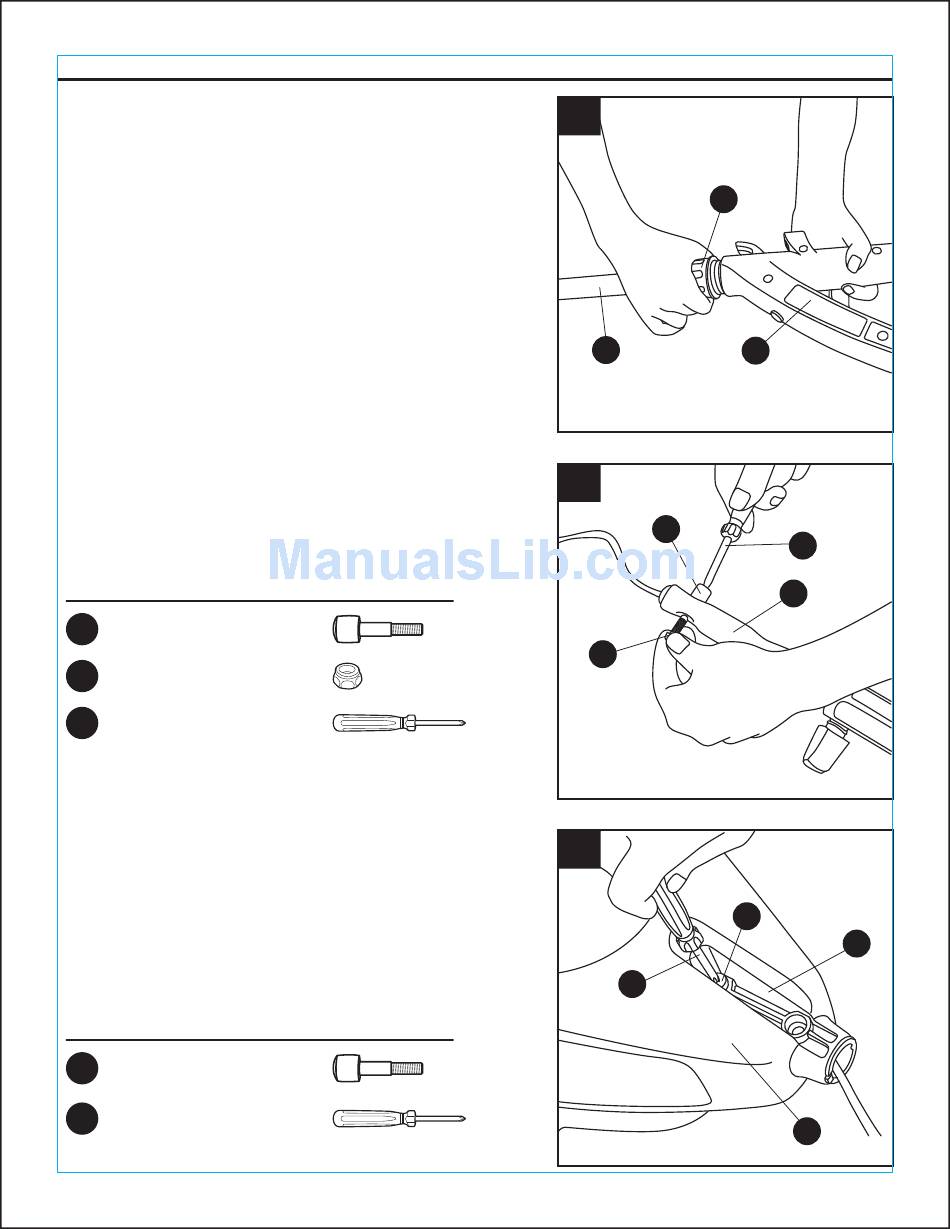

4. Gire el sujetador de la barra (F) hacia la derecha para
asegurar la conexión entre la manija principal (B) y la
barra principal (G).
5. Quite la tuerca (BB) y el tornillo (AA) de la barra
telescopica (J) con el destornillador (CC).
Hardware utilizado
AA
M6 x 32 Tornillo
BB
M6 Tuerca
CC
Destornillador de estrella
6. Quite el tornillo (AA) en el interior del surco derecho (L)
de la cubierta principal (M) con el destornillador (CC).
NOTA: Determine los lados izquierdo y derecho del
quitanieves por estando de pie en la posición normal
de funcionamiento.
Hardware utilizado
AA
M6 x 32 Tornillo
CC
Destornillador de estrella
