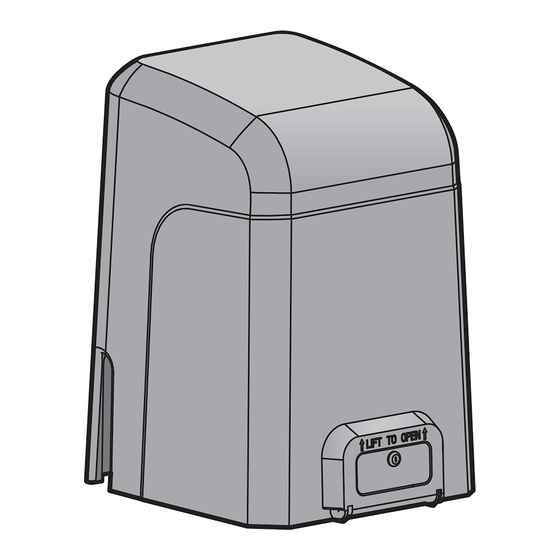

ELITE SERIES COMMERCIAL HIGH-TRAFFIC
AC SLIDE GATE OPERATOR
LiftMaster
845 Larch Avenue
Elmhurst, IL 60126-1196
INSTALLATION MANUAL
Model SL3000U
• THIS PRODUCT IS TO BE INSTALLED AND SERVICED BY A TRAINED GATE
SYSTEMS TECHNICIAN ONLY.
• This model is for use on vehicular passage gates ONLY and not intended for
use on pedestrian passage gates.
• This model is intended for use in Class I, II, III and IV vehicular slide gate
applications.
• Visit LiftMaster.com to locate a professional installing dealer in your area.
• This gate operator is compatible with MyQ
SL3000101U
1 HP Single Phase
SL3000103U
1 HP Three Phase
SL3000501U
1/2 HP Single Phase
®
and Security+ 2.0™ accessories.
