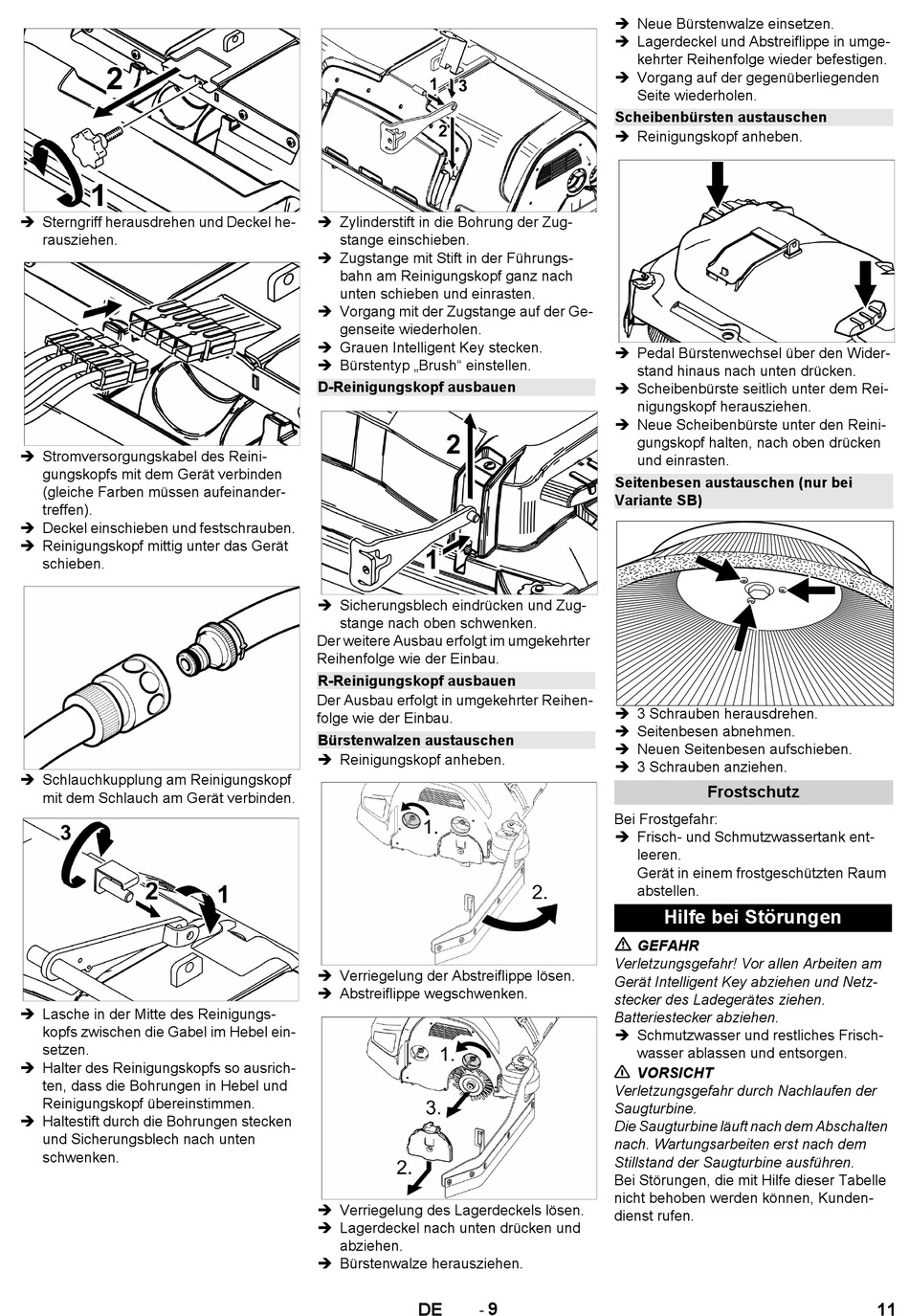

 Sterngriff herausdrehen und Deckel he-
rausziehen.
 Stromversorgungskabel des Reini-
gungskopfs mit dem Gerät verbinden
(gleiche Farben müssen aufeinander-
treffen).
 Deckel einschieben und festschrauben.
 Reinigungskopf mittig unter das Gerät
schieben.
 Schlauchkupplung am Reinigungskopf
mit dem Schlauch am Gerät verbinden.
 Lasche in der Mitte des Reinigungs-
kopfs zwischen die Gabel im Hebel ein-
setzen.
 Halter des Reinigungskopfs so ausrich-
ten, dass die Bohrungen in Hebel und
Reinigungskopf übereinstimmen.
 Haltestift durch die Bohrungen stecken
und Sicherungsblech nach unten
schwenken.
 Zylinderstift in die Bohrung der Zug-
stange einschieben.
 Zugstange mit Stift in der Führungs-
bahn am Reinigungskopf ganz nach
unten schieben und einrasten.
 Vorgang mit der Zugstange auf der Ge-
genseite wiederholen.
 Grauen Intelligent Key stecken.
 Bürstentyp „Brush" einstellen.
D-Reinigungskopf ausbauen
 Sicherungsblech eindrücken und Zug-
stange nach oben schwenken.
Der weitere Ausbau erfolgt im umgekehrter
Reihenfolge wie der Einbau.
R-Reinigungskopf ausbauen
Der Ausbau erfolgt in umgekehrter Reihen-
folge wie der Einbau.
Bürstenwalzen austauschen
 Reinigungskopf anheben.
 Verriegelung der Abstreiflippe lösen.
 Abstreiflippe wegschwenken.
 Verriegelung des Lagerdeckels lösen.
 Lagerdeckel nach unten drücken und
abziehen.
 Bürstenwalze herausziehen.
9
-
DE
 Neue Bürstenwalze einsetzen.
 Lagerdeckel und Abstreiflippe in umge-
kehrter Reihenfolge wieder befestigen.
 Vorgang auf der gegenüberliegenden
Seite wiederholen.
Scheibenbürsten austauschen
 Reinigungskopf anheben.
 Pedal Bürstenwechsel über den Wider-
stand hinaus nach unten drücken.
 Scheibenbürste seitlich unter dem Rei-
nigungskopf herausziehen.
 Neue Scheibenbürste unter den Reini-
gungskopf halten, nach oben drücken
und einrasten.
Seitenbesen austauschen (nur bei
Variante SB)
 3 Schrauben herausdrehen.
 Seitenbesen abnehmen.
 Neuen Seitenbesen aufschieben.
 3 Schrauben anziehen.
Frostschutz
Bei Frostgefahr:
 Frisch- und Schmutzwassertank ent-
leeren.
Gerät in einem frostgeschützten Raum
abstellen.
Hilfe bei Störungen
GEFAHR
Verletzungsgefahr! Vor allen Arbeiten am
Gerät Intelligent Key abziehen und Netz-
stecker des Ladegerätes ziehen.
Batteriestecker abziehen.
 Schmutzwasser und restliches Frisch-
wasser ablassen und entsorgen.
VORSICHT
Verletzungsgefahr durch Nachlaufen der
Saugturbine.
Die Saugturbine läuft nach dem Abschalten
nach. Wartungsarbeiten erst nach dem
Stillstand der Saugturbine ausführen.
Bei Störungen, die mit Hilfe dieser Tabelle
nicht behoben werden können, Kunden-
dienst rufen.
