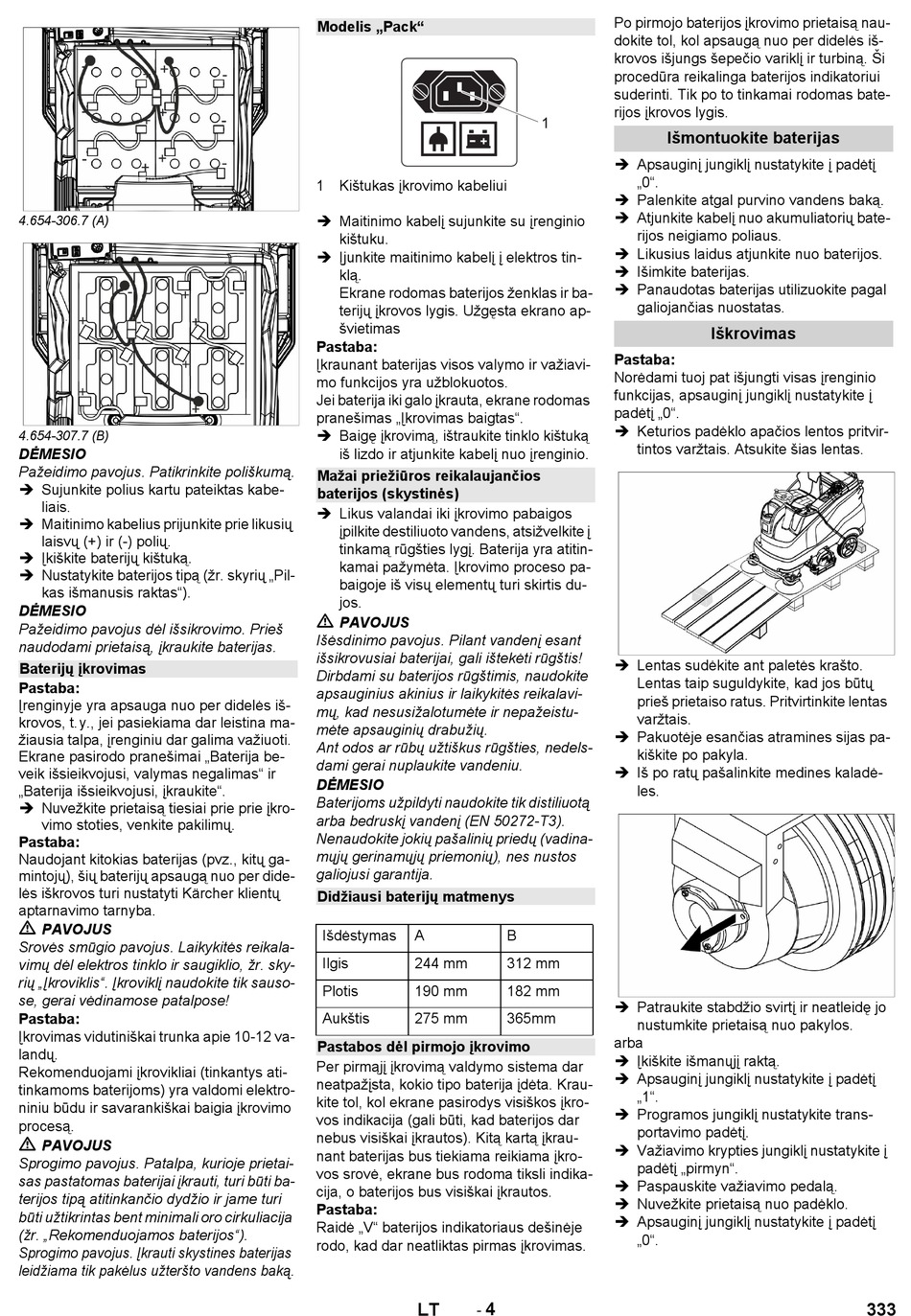

Kärcher B 150 R Manual page 333

4.654-306.7 (A)
4.654-307.7 (B)
DĖMESIO
Pažeidimo pavojus. Patikrinkite poliškumą.
 Sujunkite polius kartu pateiktas kabe-
liais.
 Maitinimo kabelius prijunkite prie likusių
laisvų (+) ir (-) polių.
 Įkiškite baterijų kištuką.
 Nustatykite baterijos tipą (žr. skyrių „Pil-
kas išmanusis raktas").
DĖMESIO
Pažeidimo pavojus dėl išsikrovimo. Prieš
naudodami prietaisą, įkraukite baterijas.
Baterijų įkrovimas
Pastaba:
Įrenginyje yra apsauga nuo per didelės iš-
krovos, t. y., jei pasiekiama dar leistina ma-
žiausia talpa, įrenginiu dar galima važiuoti.
Ekrane pasirodo pranešimai „Baterija be-
veik išsieikvojusi, valymas negalimas" ir
„Baterija išsieikvojusi, įkraukite".
 Nuvežkite prietaisą tiesiai prie prie įkro-
vimo stoties, venkite pakilimų.
Pastaba:
Naudojant kitokias baterijas (pvz., kitų ga-
mintojų), šių baterijų apsaugą nuo per dide-
lės iškrovos turi nustatyti Kärcher klientų
aptarnavimo tarnyba.
PAVOJUS
Srovės smūgio pavojus. Laikykitės reikala-
vimų dėl elektros tinklo ir saugiklio, žr. sky-
rių „Įkroviklis". Įkroviklį naudokite tik sauso-
se, gerai vėdinamose patalpose!
Pastaba:
Įkrovimas vidutiniškai trunka apie 10-12 va-
landų.
Rekomenduojami įkrovikliai (tinkantys ati-
tinkamoms baterijoms) yra valdomi elektro-
niniu būdu ir savarankiškai baigia įkrovimo
procesą.
PAVOJUS
Sprogimo pavojus. Patalpa, kurioje prietai-
sas pastatomas baterijai įkrauti, turi būti ba-
terijos tipą atitinkančio dydžio ir jame turi
būti užtikrintas bent minimali oro cirkuliacija
(žr. „Rekomenduojamos baterijos").
Sprogimo pavojus. Įkrauti skystines baterijas
leidžiama tik pakėlus užteršto vandens baką.
Modelis „Pack"
1 Kištukas įkrovimo kabeliui
 Maitinimo kabelį sujunkite su įrenginio
kištuku.
 Įjunkite maitinimo kabelį į elektros tin-
klą.
Ekrane rodomas baterijos ženklas ir ba-
terijų įkrovos lygis. Užgęsta ekrano ap-
švietimas
Pastaba:
Įkraunant baterijas visos valymo ir važiavi-
mo funkcijos yra užblokuotos.
Jei baterija iki galo įkrauta, ekrane rodomas
pranešimas „Įkrovimas baigtas".
 Baigę įkrovimą, ištraukite tinklo kištuką
iš lizdo ir atjunkite kabelį nuo įrenginio.
Mažai priežiūros reikalaujančios
baterijos (skystinės)
 Likus valandai iki įkrovimo pabaigos
įpilkite destiliuoto vandens, atsižvelkite į
tinkamą rūgšties lygį. Baterija yra atitin-
kamai pažymėta. Įkrovimo proceso pa-
baigoje iš visų elementų turi skirtis du-
jos.
PAVOJUS
Išėsdinimo pavojus. Pilant vandenį esant
išsikrovusiai baterijai, gali ištekėti rūgštis!
Dirbdami su baterijos rūgštimis, naudokite
apsauginius akinius ir laikykitės reikalavi-
mų, kad nesusižalotumėte ir nepažeistu-
mėte apsauginių drabužių.
Ant odos ar rūbų užtiškus rūgšties, nedels-
dami gerai nuplaukite vandeniu.
DĖMESIO
Baterijoms užpildyti naudokite tik distiliuotą
arba bedruskį vandenį (EN 50272-T3).
Nenaudokite jokių pašalinių priedų (vadina-
mųjų gerinamųjų priemonių), nes nustos
galiojusi garantija.
Didžiausi baterijų matmenys
Išdėstymas A
Ilgis 244 mm
Plotis 190 mm
Aukštis 275 mm
Pastabos dėl pirmojo įkrovimo
Per pirmąjį įkrovimą valdymo sistema dar
neatpažįsta, kokio tipo baterija įdėta. Krau-
kite tol, kol ekrane pasirodys visiškos įkro-
vos indikacija (gali būti, kad baterijos dar
nebus visiškai įkrautos). Kitą kartą įkrau-
nant baterijas bus tiekiama reikiama įkro-
vos srovė, ekrane bus rodoma tiksli indika-
cija, o baterijos bus visiškai įkrautos.
Pastaba:
Raidė „V" baterijos indikatoriaus dešinėje
rodo, kad dar neatliktas pirmas įkrovimas.
4
-
LT
Po pirmojo baterijos įkrovimo prietaisą nau-
dokite tol, kol apsaugą nuo per didelės iš-
krovos išjungs šepečio variklį ir turbiną. Ši
procedūra reikalinga baterijos indikatoriui
suderinti. Tik po to tinkamai rodomas bate-
rijos įkrovos lygis.
Išmontuokite baterijas
 Apsauginį jungiklį nustatykite į padėtį
„0".
 Palenkite atgal purvino vandens baką.
 Atjunkite kabelį nuo akumuliatorių bate-
rijos neigiamo poliaus.
 Likusius laidus atjunkite nuo baterijos.
 Išimkite baterijas.
 Panaudotas baterijas utilizuokite pagal
galiojančias nuostatas.
Pastaba:
Norėdami tuoj pat išjungti visas įrenginio
funkcijas, apsauginį jungiklį nustatykite į
padėtį „0".
 Keturios padėklo apačios lentos pritvir-
tintos varžtais. Atsukite šias lentas.
 Lentas sudėkite ant paletės krašto.
Lentas taip suguldykite, kad jos būtų
prieš prietaiso ratus. Pritvirtinkite lentas
varžtais.
 Pakuotėje esančias atramines sijas pa-
kiškite po pakyla.
 Iš po ratų pašalinkite medines kaladė-
les.
B
312 mm
182 mm
 Patraukite stabdžio svirtį ir neatleidę jo
365mm
nustumkite prietaisą nuo pakylos.
arba
 Įkiškite išmanųjį raktą.
 Apsauginį jungiklį nustatykite į padėtį
„1".
 Programos jungiklį nustatykite trans-
portavimo padėtį.
 Važiavimo krypties jungiklį nustatykite į
padėtį „pirmyn".
 Paspauskite važiavimo pedalą.
 Nuvežkite prietaisą nuo padėklo.
 Apsauginį jungiklį nustatykite į padėtį
„0".
Iškrovimas
333
