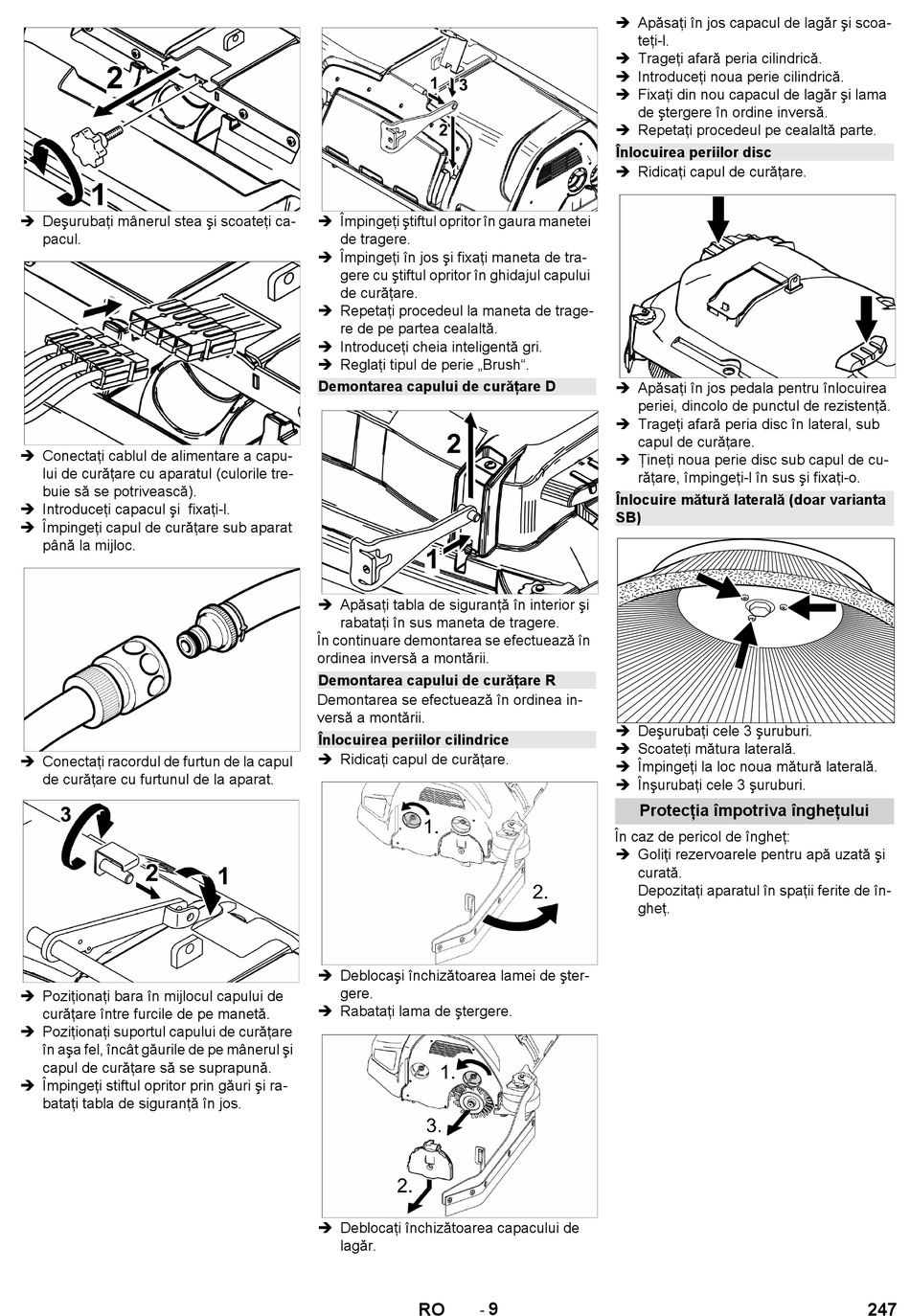

Kärcher B 150 R Manual page 247

 Deşurubaţi mânerul stea şi scoateţi ca-
pacul.
 Conectaţi cablul de alimentare a capu-
lui de curăţare cu aparatul (culorile tre-
buie să se potrivească).
 Introduceţi capacul şi fixaţi-l.
 Împingeţi capul de curăţare sub aparat
până la mijloc.
 Conectaţi racordul de furtun de la capul
de curăţare cu furtunul de la aparat.
 Poziţionaţi bara în mijlocul capului de
curăţare între furcile de pe manetă.
 Poziţionaţi suportul capului de curăţare
în aşa fel, încât găurile de pe mânerul şi
capul de curăţare să se suprapună.
 Împingeţi stiftul opritor prin găuri şi ra-
bataţi tabla de siguranţă în jos.
 Împingeţi ştiftul opritor în gaura manetei
de tragere.
 Împingeţi în jos şi fixaţi maneta de tra-
gere cu ştiftul opritor în ghidajul capului
de curăţare.
 Repetaţi procedeul la maneta de trage-
re de pe partea cealaltă.
 Introduceţi cheia inteligentă gri.
 Reglaţi tipul de perie „Brush".
Demontarea capului de curăţare D
 Apăsaţi tabla de siguranţă în interior şi
rabataţi în sus maneta de tragere.
În continuare demontarea se efectuează în
ordinea inversă a montării.
Demontarea capului de curăţare R
Demontarea se efectuează în ordinea in-
versă a montării.
Înlocuirea periilor cilindrice
 Ridicaţi capul de curăţare.
 Deblocaşi închizătoarea lamei de şter-
gere.
 Rabataţi lama de ştergere.
 Deblocaţi închizătoarea capacului de
lagăr.
9
-
RO
 Apăsaţi în jos capacul de lagăr şi scoa-
teţi-l.
 Trageţi afară peria cilindrică.
 Introduceţi noua perie cilindrică.
 Fixaţi din nou capacul de lagăr şi lama
de ştergere în ordine inversă.
 Repetaţi procedeul pe cealaltă parte.
Înlocuirea periilor disc
 Ridicaţi capul de curăţare.
 Apăsaţi în jos pedala pentru înlocuirea
periei, dincolo de punctul de rezistenţă.
 Trageţi afară peria disc în lateral, sub
capul de curăţare.
 Ţineţi noua perie disc sub capul de cu-
răţare, împingeţi-l în sus şi fixaţi-o.
Înlocuire mătură laterală (doar varianta
SB)
 Deşurubaţi cele 3 şuruburi.
 Scoateţi mătura laterală.
 Împingeţi la loc noua mătură laterală.
 Înşurubaţi cele 3 şuruburi.
Protecţia împotriva îngheţului
În caz de pericol de îngheţ:
 Goliţi rezervoarele pentru apă uzată şi
curată.
Depozitaţi aparatul în spaţii ferite de în-
gheţ.
