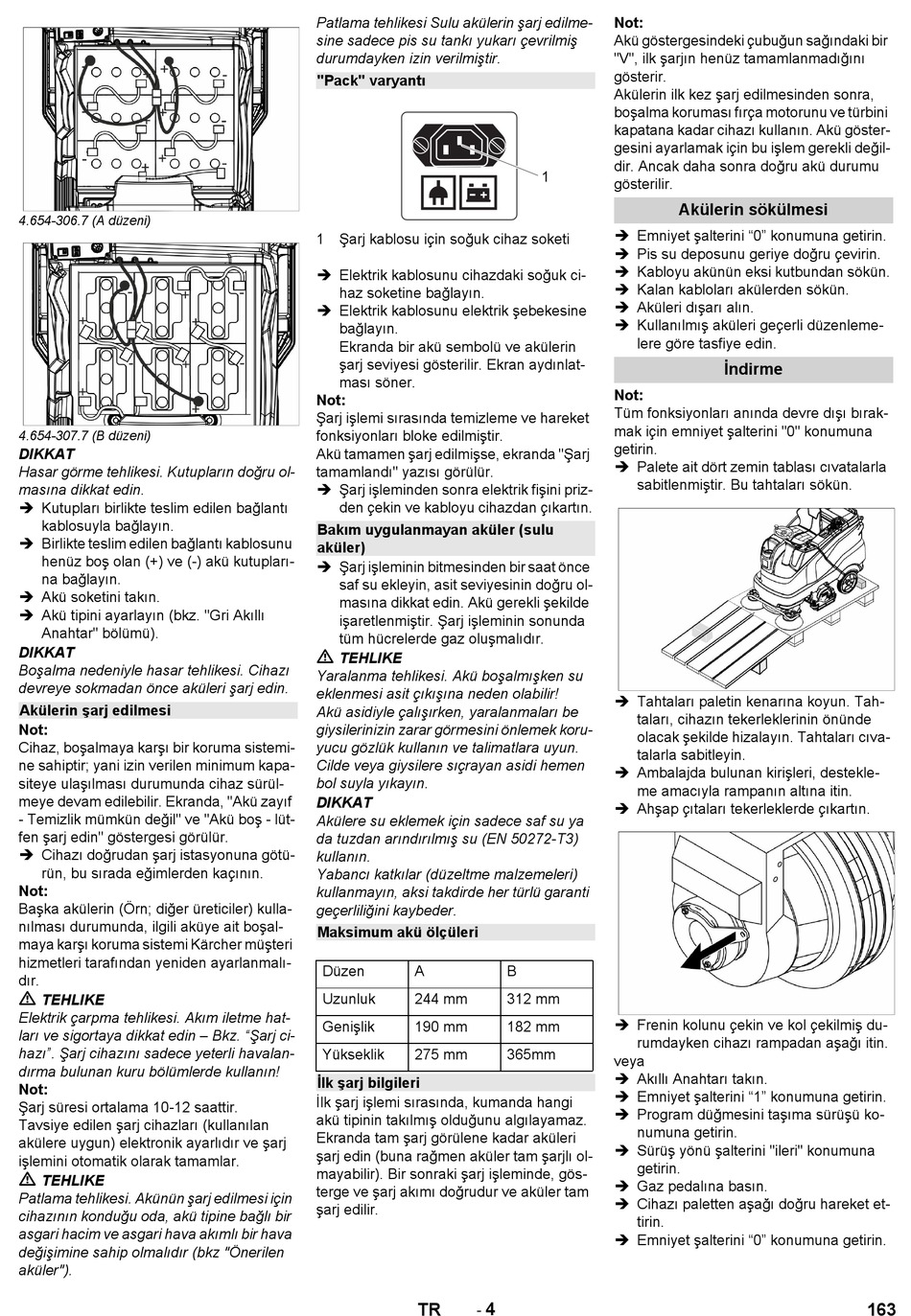

Kärcher B 150 R Manual page 163

4.654-306.7 (A düzeni)
4.654-307.7 (B düzeni)
DIKKAT
Hasar görme tehlikesi. Kutupların doğru ol-
masına dikkat edin.
 Kutupları birlikte teslim edilen bağlantı
kablosuyla bağlayın.
 Birlikte teslim edilen bağlantı kablosunu
henüz boş olan (+) ve (-) akü kutupları-
na bağlayın.
 Akü soketini takın.
 Akü tipini ayarlayın (bkz. "Gri Akıllı
Anahtar" bölümü).
DIKKAT
Boşalma nedeniyle hasar tehlikesi. Cihazı
devreye sokmadan önce aküleri şarj edin.
Akülerin şarj edilmesi
Not:
Cihaz, boşalmaya karşı bir koruma sistemi-
ne sahiptir; yani izin verilen minimum kapa-
siteye ulaşılması durumunda cihaz sürül-
meye devam edilebilir. Ekranda, "Akü zayıf
- Temizlik mümkün değil" ve "Akü boş - lüt-
fen şarj edin" göstergesi görülür.
 Cihazı doğrudan şarj istasyonuna götü-
rün, bu sırada eğimlerden kaçının.
Not:
Başka akülerin (Örn; diğer üreticiler) kulla-
nılması durumunda, ilgili aküye ait boşal-
maya karşı koruma sistemi Kärcher müşteri
hizmetleri tarafından yeniden ayarlanmalı-
dır.
TEHLIKE
Elektrik çarpma tehlikesi. Akım iletme hat-
ları ve sigortaya dikkat edin – Bkz. "Şarj ci-
hazı". Şarj cihazını sadece yeterli havalan-
dırma bulunan kuru bölümlerde kullanın!
Not:
Şarj süresi ortalama 10-12 saattir.
Tavsiye edilen şarj cihazları (kullanılan
akülere uygun) elektronik ayarlıdır ve şarj
işlemini otomatik olarak tamamlar.
TEHLIKE
Patlama tehlikesi. Akünün şarj edilmesi için
cihazının konduğu oda, akü tipine bağlı bir
asgari hacim ve asgari hava akımlı bir hava
değişimine sahip olmalıdır (bkz "Önerilen
aküler").
Patlama tehlikesi Sulu akülerin şarj edilme-
sine sadece pis su tankı yukarı çevrilmiş
durumdayken izin verilmiştir.
"Pack" varyantı
1 Şarj kablosu için soğuk cihaz soketi
 Elektrik kablosunu cihazdaki soğuk ci-
haz soketine bağlayın.
 Elektrik kablosunu elektrik şebekesine
bağlayın.
Ekranda bir akü sembolü ve akülerin
şarj seviyesi gösterilir. Ekran aydınlat-
ması söner.
Not:
Şarj işlemi sırasında temizleme ve hareket
fonksiyonları bloke edilmiştir.
Akü tamamen şarj edilmişse, ekranda "Şarj
tamamlandı" yazısı görülür.
 Şarj işleminden sonra elektrik fişini priz-
den çekin ve kabloyu cihazdan çıkartın.
Bakım uygulanmayan aküler (sulu
aküler)
 Şarj işleminin bitmesinden bir saat önce
saf su ekleyin, asit seviyesinin doğru ol-
masına dikkat edin. Akü gerekli şekilde
işaretlenmiştir. Şarj işleminin sonunda
tüm hücrelerde gaz oluşmalıdır.
TEHLIKE
Yaralanma tehlikesi. Akü boşalmışken su
eklenmesi asit çıkışına neden olabilir!
Akü asidiyle çalışırken, yaralanmaları be
giysilerinizin zarar görmesini önlemek koru-
yucu gözlük kullanın ve talimatlara uyun.
Cilde veya giysilere sıçrayan asidi hemen
bol suyla yıkayın.
DIKKAT
Akülere su eklemek için sadece saf su ya
da tuzdan arındırılmış su (EN 50272-T3)
kullanın.
Yabancı katkılar (düzeltme malzemeleri)
kullanmayın, aksi takdirde her türlü garanti
geçerliliğini kaybeder.
Maksimum akü ölçüleri
Düzen A
Uzunluk 244 mm
Genişlik 190 mm
Yükseklik 275 mm
İlk şarj bilgileri
İlk şarj işlemi sırasında, kumanda hangi
akü tipinin takılmış olduğunu algılayamaz.
Ekranda tam şarj görülene kadar aküleri
şarj edin (buna rağmen aküler tam şarjlı ol-
mayabilir). Bir sonraki şarj işleminde, gös-
terge ve şarj akımı doğrudur ve aküler tam
şarj edilir.
4
-
TR
Not:
Akü göstergesindeki çubuğun sağındaki bir
"V", ilk şarjın henüz tamamlanmadığını
gösterir.
Akülerin ilk kez şarj edilmesinden sonra,
boşalma koruması fırça motorunu ve türbini
kapatana kadar cihazı kullanın. Akü göster-
gesini ayarlamak için bu işlem gerekli değil-
dir. Ancak daha sonra doğru akü durumu
gösterilir.
Akülerin sökülmesi
 Emniyet şalterini "0" konumuna getirin.
 Pis su deposunu geriye doğru çevirin.
 Kabloyu akünün eksi kutbundan sökün.
 Kalan kabloları akülerden sökün.
 Aküleri dışarı alın.
 Kullanılmış aküleri geçerli düzenleme-
lere göre tasfiye edin.
Not:
Tüm fonksiyonları anında devre dışı bırak-
mak için emniyet şalterini "0" konumuna
getirin.
 Palete ait dört zemin tablası cıvatalarla
sabitlenmiştir. Bu tahtaları sökün.
 Tahtaları paletin kenarına koyun. Tah-
taları, cihazın tekerleklerinin önünde
olacak şekilde hizalayın. Tahtaları cıva-
talarla sabitleyin.
 Ambalajda bulunan kirişleri, destekle-
me amacıyla rampanın altına itin.
 Ahşap çıtaları tekerleklerde çıkartın.
B
312 mm
 Frenin kolunu çekin ve kol çekilmiş du-
182 mm
rumdayken cihazı rampadan aşağı itin.
365mm
veya
 Akıllı Anahtarı takın.
 Emniyet şalterini "1" konumuna getirin.
 Program düğmesini taşıma sürüşü ko-
numuna getirin.
 Sürüş yönü şalterini "ileri" konumuna
getirin.
 Gaz pedalına basın.
 Cihazı paletten aşağı doğru hareket et-
tirin.
 Emniyet şalterini "0" konumuna getirin.
İndirme
163
