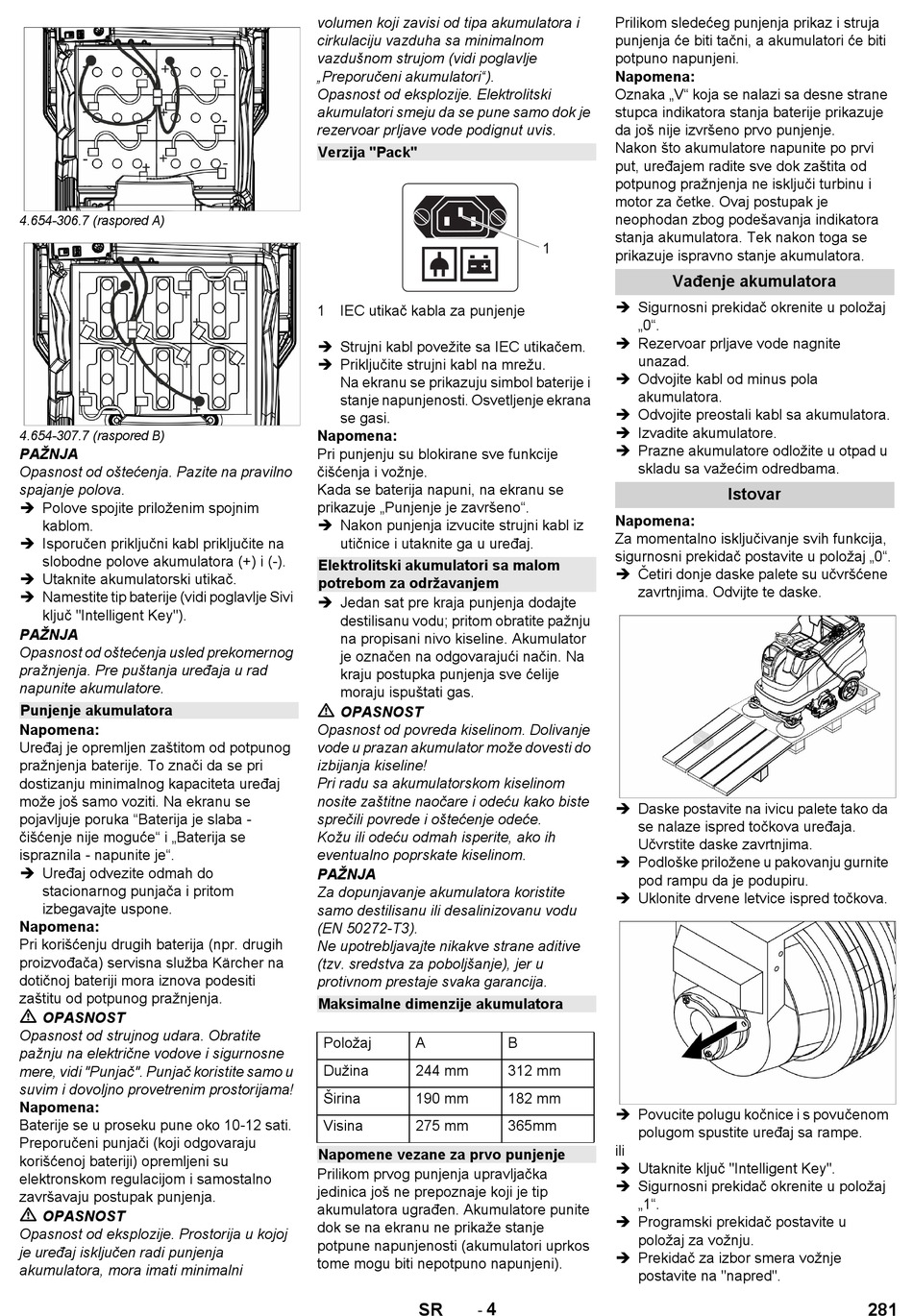

Kärcher B 150 R Manual page 281

4.654-306.7 (raspored A)
4.654-307.7 (raspored B)
PAŽNJA
Opasnost od oštećenja. Pazite na pravilno
spajanje polova.
 Polove spojite priloženim spojnim
kablom.
 Isporučen priključni kabl priključite na
slobodne polove akumulatora (+) i (-).
 Utaknite akumulatorski utikač.
 Namestite tip baterije (vidi poglavlje Sivi
ključ "Intelligent Key").
PAŽNJA
Opasnost od oštećenja usled prekomernog
pražnjenja. Pre puštanja uređaja u rad
napunite akumulatore.
Punjenje akumulatora
Napomena:
Uređaj je opremljen zaštitom od potpunog
pražnjenja baterije. To znači da se pri
dostizanju minimalnog kapaciteta uređaj
može još samo voziti. Na ekranu se
pojavljuje poruka "Baterija je slaba -
čišćenje nije moguće" i „Baterija se
ispraznila - napunite je".
 Uređaj odvezite odmah do
stacionarnog punjača i pritom
izbegavajte uspone.
Napomena:
Pri korišćenju drugih baterija (npr. drugih
proizvođača) servisna služba Kärcher na
dotičnoj bateriji mora iznova podesiti
zaštitu od potpunog pražnjenja.
OPASNOST
Opasnost od strujnog udara. Obratite
pažnju na električne vodove i sigurnosne
mere, vidi "Punjač". Punjač koristite samo u
suvim i dovoljno provetrenim prostorijama!
Napomena:
Baterije se u proseku pune oko 10-12 sati.
Preporučeni punjači (koji odgovaraju
korišćenoj bateriji) opremljeni su
elektronskom regulacijom i samostalno
završavaju postupak punjenja.
OPASNOST
Opasnost od eksplozije. Prostorija u kojoj
je uređaj isključen radi punjenja
akumulatora, mora imati minimalni
volumen koji zavisi od tipa akumulatora i
cirkulaciju vazduha sa minimalnom
vazdušnom strujom (vidi poglavlje
„Preporučeni akumulatori").
Opasnost od eksplozije. Elektrolitski
akumulatori smeju da se pune samo dok je
rezervoar prljave vode podignut uvis.
Verzija "Pack"
1 IEC utikač kabla za punjenje
 Strujni kabl povežite sa IEC utikačem.
 Priključite strujni kabl na mrežu.
Na ekranu se prikazuju simbol baterije i
stanje napunjenosti. Osvetljenje ekrana
se gasi.
Napomena:
Pri punjenju su blokirane sve funkcije
čišćenja i vožnje.
Kada se baterija napuni, na ekranu se
prikazuje „Punjenje je završeno".
 Nakon punjenja izvucite strujni kabl iz
utičnice i utaknite ga u uređaj.
Elektrolitski akumulatori sa malom
potrebom za održavanjem
 Jedan sat pre kraja punjenja dodajte
destilisanu vodu; pritom obratite pažnju
na propisani nivo kiseline. Akumulator
je označen na odgovarajući način. Na
kraju postupka punjenja sve ćelije
moraju ispuštati gas.
OPASNOST
Opasnost od povreda kiselinom. Dolivanje
vode u prazan akumulator može dovesti do
izbijanja kiseline!
Pri radu sa akumulatorskom kiselinom
nosite zaštitne naočare i odeću kako biste
sprečili povrede i oštećenje odeće.
Kožu ili odeću odmah isperite, ako ih
eventualno poprskate kiselinom.
PAŽNJA
Za dopunjavanje akumulatora koristite
samo destilisanu ili desalinizovanu vodu
(EN 50272-T3).
Ne upotrebljavajte nikakve strane aditive
(tzv. sredstva za poboljšanje), jer u
protivnom prestaje svaka garancija.
Maksimalne dimenzije akumulatora
Položaj A
Dužina 244 mm
Širina 190 mm
Visina 275 mm
Napomene vezane za prvo punjenje
Prilikom prvog punjenja upravljačka
jedinica još ne prepoznaje koji je tip
akumulatora ugrađen. Akumulatore punite
dok se na ekranu ne prikaže stanje
potpune napunjenosti (akumulatori uprkos
tome mogu biti nepotpuno napunjeni).
4
-
SR
Prilikom sledećeg punjenja prikaz i struja
punjenja će biti tačni, a akumulatori će biti
potpuno napunjeni.
Napomena:
Oznaka „V" koja se nalazi sa desne strane
stupca indikatora stanja baterije prikazuje
da još nije izvršeno prvo punjenje.
Nakon što akumulatore napunite po prvi
put, uređajem radite sve dok zaštita od
potpunog pražnjenja ne isključi turbinu i
motor za četke. Ovaj postupak je
neophodan zbog podešavanja indikatora
stanja akumulatora. Tek nakon toga se
prikazuje ispravno stanje akumulatora.
Vađenje akumulatora
 Sigurnosni prekidač okrenite u položaj
„0".
 Rezervoar prljave vode nagnite
unazad.
 Odvojite kabl od minus pola
akumulatora.
 Odvojite preostali kabl sa akumulatora.
 Izvadite akumulatore.
 Prazne akumulatore odložite u otpad u
skladu sa važećim odredbama.
Napomena:
Za momentalno isključivanje svih funkcija,
sigurnosni prekidač postavite u položaj „0".
 Četiri donje daske palete su učvršćene
zavrtnjima. Odvijte te daske.
 Daske postavite na ivicu palete tako da
se nalaze ispred točkova uređaja.
Učvrstite daske zavrtnjima.
 Podloške priložene u pakovanju gurnite
pod rampu da je podupiru.
 Uklonite drvene letvice ispred točkova.
B
312 mm
182 mm
 Povucite polugu kočnice i s povučenom
365mm
polugom spustite uređaj sa rampe.
ili
 Utaknite ključ "Intelligent Key".
 Sigurnosni prekidač okrenite u položaj
„1".
 Programski prekidač postavite u
položaj za vožnju.
 Prekidač za izbor smera vožnje
postavite na "napred".
Istovar
281
