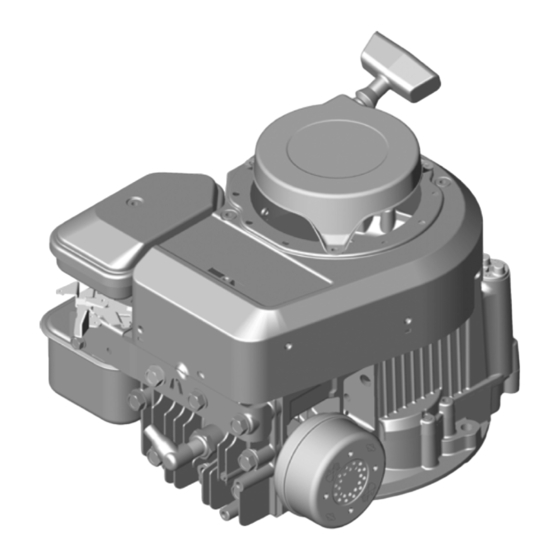

Briggs & Stratton 100000 Operator's Manual
  1. Manuals
  2. Brands
  3. Briggs & Stratton Manuals
  4. Engine
  5. Classic 100000 Series
  6. Operator's manual

Briggs & Stratton 100000 Operator's Manual

300 series, classic 450 series, sprint 475 series, quattro 475 series, sprint 500 series, quattro 500 series, lx 500 series, sq 500 series, q 500 series, q 550 series
Hide thumbs Also See for 100000:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

See also: Operation & Maintenance Manual , Operator's Manual
Briggs & Stratton is a registered trademark
of Briggs & Stratton Corporation
English
Áúëãàðñêè
en
bg

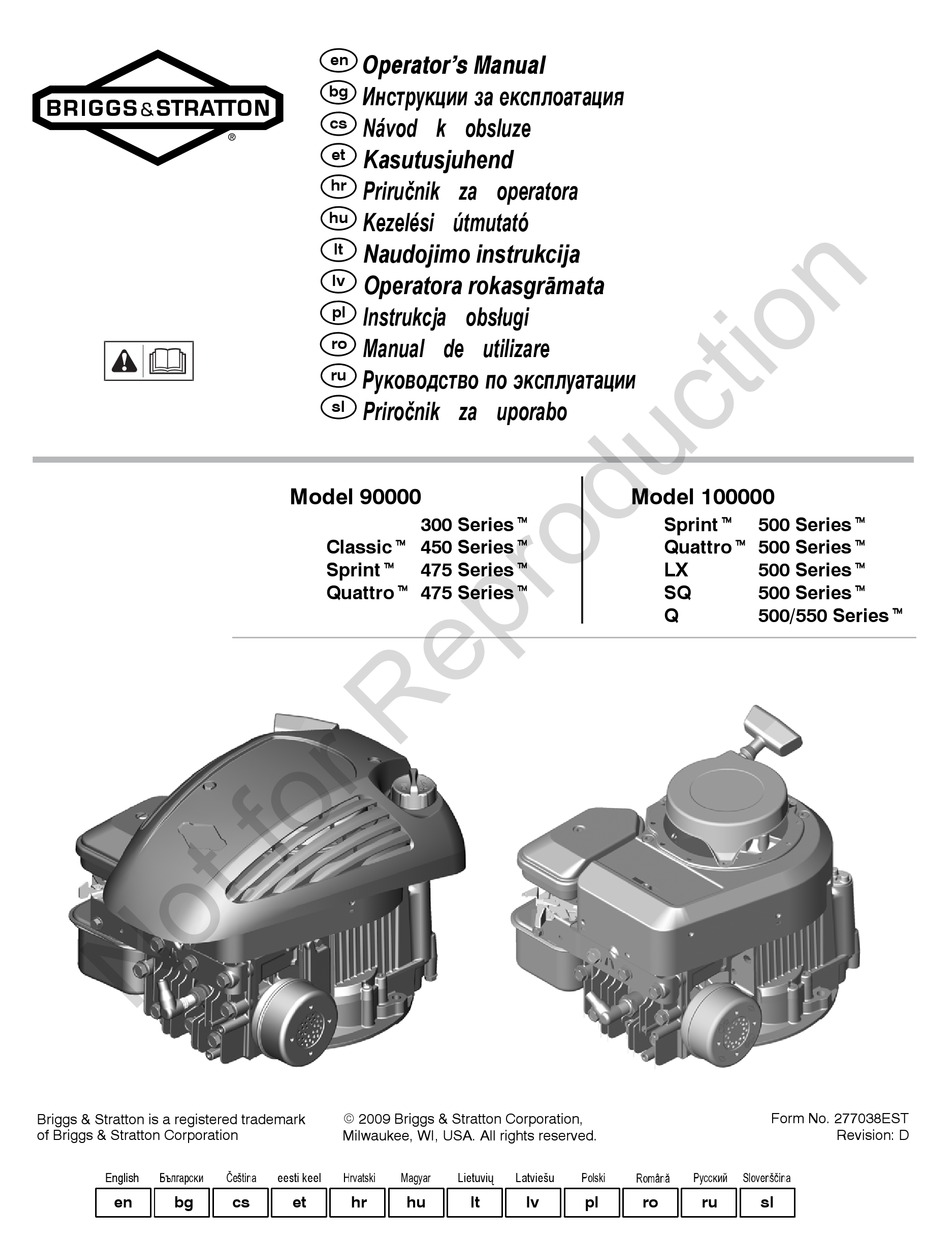

Operator's Manual
en
bg
Èíñòðóêöèè çà åêñïëîàòàöèÿ
cs
Návod k obsluze
et
Kasutusjuhend
hr
Priruènik za operatora
hu
Kezelési útmutató
lt
Naudojimo instrukcija
lv
Operatora rokasgrāmata
pl
Instrukcja obs³ugi
ro
Manual de utilizare
ru
Ðóêîâîäñòâî ïî ýêñïëóàòàöèè
sl
Priroènik za uporabo
Model 90000
Classict 450 Seriest
Sprintt
Quattrot 475 Seriest
E 2009 Briggs & Stratton Corporation,
Milwaukee, WI, USA. All rights reserved.
eesti keel
Èeština
Hrvatski
Magyar
cs
et
hr
300 Seriest
475 Seriest
Lietuvių
Latviešu
Polski
hu
lt
lv
pl
Model 100000
Sprintt
500 Seriest
Quattrot 500 Seriest
LX
500 Seriest
SQ
500 Seriest
Q
500/550 Seriest
Form No. 277038EST
Ðóññêèé
Slovenšèina
Românã
ro
ru
sl
Revision: D
