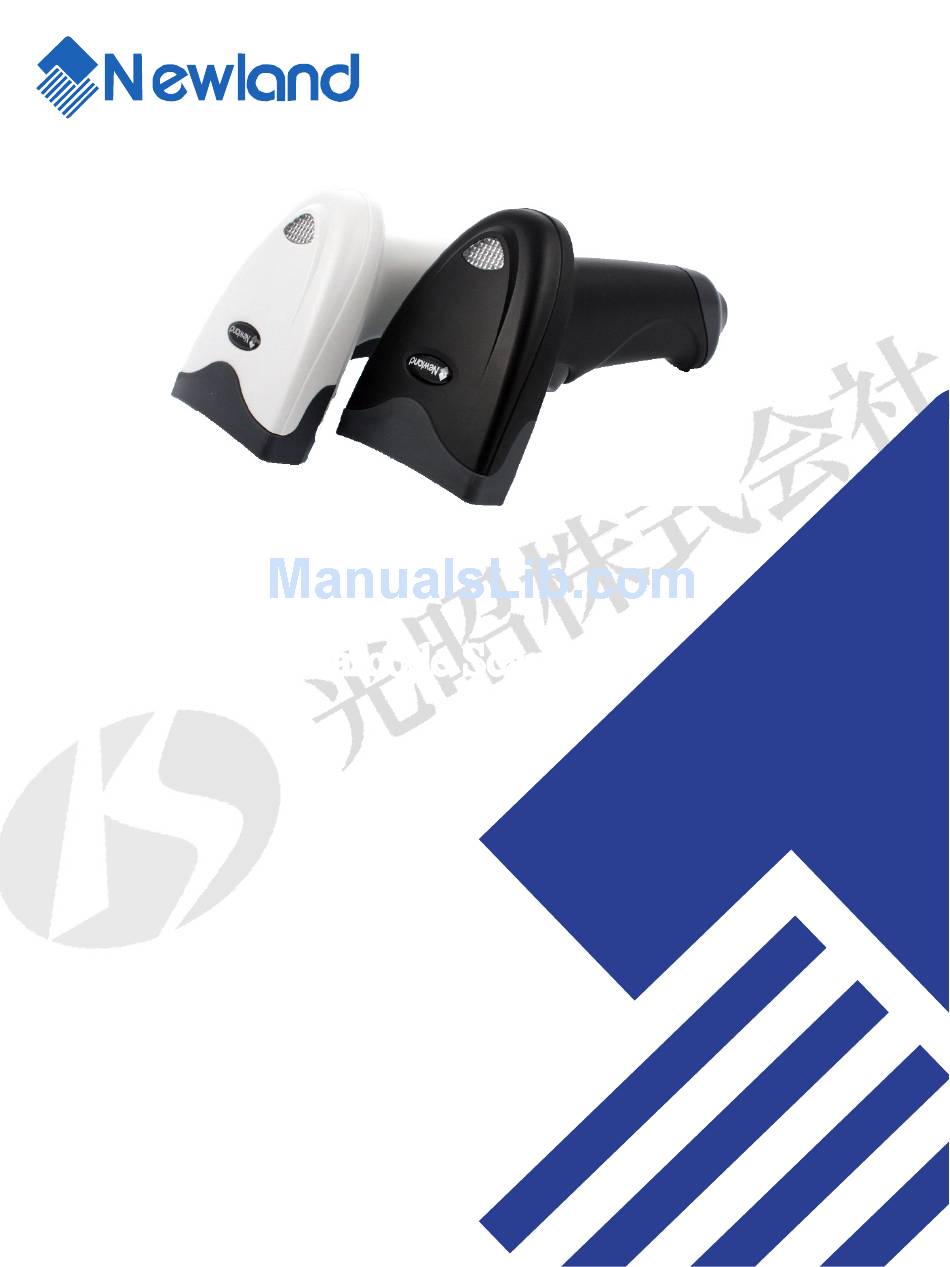

Page 1: Quick Start Guide
NLS-HR100 Hand-held 1D Barcode Scanner Quick Start Guide V2.0.0 JPN... - Page 2 改訂履歴 Version 内容 日付 V1.0 2009/07/08 初版 V 2.0.0 2010/03/15 HR100 ファームウェア V1.21.21変更に伴う改訂...
- Page 3 目 次 はじめに 梱包内容..................E-01 本体....................E-01 アクセサリ ..................E-02 各部の名称と機能 ..............E-03 仕様....................E-04 読み取り距離と視野 ..............E-05 HR100を本体に接続する ............. E-06 通信ケーブルの外し方 ............E-07 ........E-08 電源の起動・終了・待機・再起動 詳細設定 (Hand-held Mode) ....... 手持ちスキャン E-09 ハンズフリースキャン (Hands-Free Mode) ....E-10 本体情報の問い合わせ............E-11 工場出荷時設定................
-
Page 4: 本体
はじめに .更..梱包内容 梱包内容の確認 以下のものが揃っているか、ご確認してください 万一不足しているものが御座いましたら、販売店へご連絡ください 本体 HR100 アクセサリ - 選択されたモデルにより内容物が変わります PS/2モデル - PS/2ケーブル E-01... - Page 5 はじめに 製品構成 アクセサリ - 選択されたモデルにより内容物が変わります USBモデル - USBケーブル RS232モデル - RS232Cケーブル + ＡＣアダプタ スタンド (オプション) E-02...
- Page 6 はじめに 各部の名称と機能 スキャン / 電源表示 LED (Red/Green) スキャンウインドウ 製品名・シリアル番号表示,etc) スキャントリガー ケーブル接続部 E-03...
-
Page 7: 仕様
はじめに 仕 様 性能一覧 スキャン方式 リニア CCD インターフェース USB-HID, True RS232, TTL level RS232, PS/2 2500 解像度 200/sec デコードスピード Code128, EAN-13, EAN-8, Code39,UPC-A, UPC-E, Codabar, GS1 Databar, 対応バーコード Interleaved 2 of 5, ISBN/, Code 93, etc. 最小分解能 ≧ 0.127mm (5mil) 光源... -
Page 8: 読み取り距離と視野
はじめに 読み取り距離と視野 42° 45mm Code 39(0.254mm) 200mm 50mm Code 39(0.381mm) 390mm 60mm EAN-8(0.254mm) 210mm 25mm EAN-8(0.381mm) 330mm 60mm EAN-13(0.254mm) 200mm 40mm Code 128(0.254mm) 200mm E-05... - Page 9 はじめに HR100を本体に接続する PS/2 ケーブルを接続する場合 １．PS/2 ケーブルを (RJ 45コネクタ側) HR100の ケーブルスロットへ挿入します ２．PS/2 ケーブルを (DINコネクタ側) PC本体へ接続します ３．必要に応じて電源ケーブルを接続します ４．キーボードコネクタを接続します USB ケーブルを接続する場合 １．PS/2 ケーブルを (RJ 45コネクタ側) HR100の ケーブルスロットへ挿入します ２．USB ケーブルを (USBコネクタ側) PC本体へ接続します RS232 ケーブルを接続する場合 １．PS/2 ケーブルを (RJ 45コネクタ側) HR100の ケーブルスロットへ挿入します ２．232Cケーブルを (RS232コネクタ側) PC本体へ 接続します ３．RS232 ケーブルをACアダプタに接続します...
- Page 10 はじめに 通信ケーブルの外し方 図の様なピンを “取り外し穴” に差し込みます １．RS232 and PS/2 モデルの場合、ACアダプタを外します ２．図の様なピンを “取り外し穴” に差し込みます ３．ピンを差したままRJ45モジュラコネクタを引き抜きます ４．ケーブルが抜けたらピンを外します E-07...
- Page 11 はじめに 電源のN, OFFと待機状態, 再起動 電源ON HR100をPCに接続し"トリガー"を押すとHR100は電源ONし待機状態となります (工場出荷設定の場合) 電源OFF 電源のOFFは以下の２種類の方法があります １．HR100のケーブルをPCから抜いた場合 ２．ACアダプタやケーブルを抜いた場合 待機状態 しばらくバースキャンや操作をしない場合、HR100は自動で待機状態になります 再起動 HR100の設定変更後や正常に動作しない場合は再起動してください 再起動は上記の電源OFFと電源ONの操作をして下さい E-08...
- Page 12 バーコードスキャン 手持ちスキャンモード HR100にケーブルを接続しPCに繋げると電源ONとなります トリガーを押し続けると、LEDが点灯します (赤色の線が出ます) LED光をバーコードの中央に当てバーとの読み取り距離を調整します バーコードを読み取るとビープ音が鳴動しLED光が消灯します また、PCに読み取ったバーコードデータを転送します NOTE: 遠い距離より近づけると比較的スムーズにスキャンする事が出来ます。 スムーズに読取が出来る距離が最も適したバーコードとの距離となります。 E-09...
- Page 13 バーコードスキャン ハンズフリーモード バーコードスキャンモードを“センサーモード” や “連続読取モード” に設定した場合、 ハンズフリーでバースキャンをする事が可能です オプションのハンズフリースタンドでバーコードとの距離を調整しご利用下さい E-10...
- Page 14 詳細設定 本体情報の出力 Code Programming ON 下記のバーコードをスキャンすると機器情報やファームウェア 情報の取得が可能です １．Code Programming ONをスキャン Code Programming OFF ２．出力したい情報のバーコードをスキャン ３．Code Programing OFFをスキャン (通常スキャンモードに戻ります) Query Product Information ファームウェアバージョン表示 Query Manufacturing Date 製造年月表示 Query Hardware Version ハードウェアバージョン表示 Query Product Model 機種名表示 Query Product ID 製造番号表示 E-11...
-
Page 15: スキャンモード
詳細設定 工場出荷設定 Code Programming ON １．Code Programming ONをスキャン ２．下記のバーコードをスキャン ３．Code Programing OFFをスキャン (通常スキャンモードに戻ります) Code Programming OFF Load All Factory Default 工場出荷時設定に戻す Part of Factory Default Subject 工場出荷設定 USB-HID, Keyboard Wedge((PS/2)) ボーレート 9600bit/s インターフェース True RS232 パリティチェック NONE TTL level RS232 ストップビット... - Page 16 詳細設定 スキャンモード Code Programming ON １．手持ちスキャンモード(Hand-held Mode)：(デフォルト設定) トリガーを押すとLED点灯でスキャンを開始し、 トリガーを離すとスキャン動作を停止します Code Programming OFF ２．センサーモード (Sensor Mode) 周囲の光に変化があった場合、LEDを点灯しバースキャン を行います。トリガー操作が不要でバーコードをかざすだけで スキャンが出来ます。 ３．オートモード (Auto Mode) 最初のトリガーでLEDが常時点灯し連続でバーコードスキャンを行います 初期設定では連続で同じバーコードはスキャンしません 再度トリガーを押すとLEDは消灯し待機状態になります １．Code Programming ONをスキャン ２．右記のバーコードをスキャン ３．Code Programing OFFをスキャン (通常スキャンモードに戻ります) 手持ちスキャンモード (Hand-held Mode) (デフォルト設定) センサーモード オートモード E-13...
- Page 17 詳細設定 RS232Cの設定 ボーレート Code Programming ON RS232C通信はホスト(PC)と端末の通信条件を揃える 必要があります 本機は以下の通信条件をサポートしています Code Programming OFF １．Code Programming ONをスキャン ２．下記のバーコードをスキャン ３．Code Programing OFFをスキャン (通常スキャンモードに戻ります) 9,600bps （デフォルト設定） 1,200 2,400 4,800 14,400 19,200 38,400 57,600 115,200 E-14...
- Page 18 詳細設定 RS232の設定 Code Programming ON パリティチェック Code Programming OFF なし (工場出荷設定) 偶数パリティ(Even) 奇数パリティ(Odd) ストップビット 0.5 ストップビット 1.5 ストップビット 1 ストップビット (工場出荷設定) 2 ストップビット E-15...
- Page 19 詳細設定 RS232の設定 データビット Code Programming ON Code Programming OFF 8 データビット (工場出荷設定) 7 データビット フローコントロール なし (工場出荷設定) RTS_CTS E-16...
-
Page 20: Usb Com ポートエミュレーション
詳細設定 USBの設定 Code Programming ON USB HID-KBW １．Code Programming ONをスキャン ２．下記のバーコードをスキャン Code Programming OFF ３．Code Programing OFFをスキャン (通常スキャンモードに戻ります) USB HID-KBW USB COM ポートエミュレーション USB COM ポートエミュレーション E-17... - Page 21 詳細設定 USB HID-KBW & PS/2 キーボード設定 Code Programming ON キーボードの種類 PS/2キーボードモデルの場合、使用キーボードの設定 (言語/国)を行う必要があります。 １．Code Programming ONをスキャン Code Programming OFF ２．下記のバーコードをスキャン ３．Code Programing OFFをスキャン (通常スキャンモードに戻ります) 中国語 (工場出荷設定) アメリカ 日本 ベルギー イタリア デンマーク ノルウェー フィンランド スペイン フランス スイス E-18 ドイツ イギリス...
- Page 22 詳細設定 USB HID-KBW & PS/2 キーボード設定 Code Programming ON データ送信間隔ディレイ設定 文字送信間隔ディレイ設定 0 to 150ms. Code Programming OFF キャラクターディレイ設定 文字送信設定 キーボード設定どおり 小文字送信 大文字送信 反転送信 E-19...
- Page 23 詳細設定 USB HID-KBW & PS/2 キーボード設定 Code Programming ON ファンクションキー Code Programming OFF Caps Lock Caps Lock解除 Nums Lock Nums Lock解除 Scroll Lock Scroll Lock解除 E-20...
- Page 24 詳細設定 ビープ音設定 Code Programming ON ビープ音なし Code Programming OFF 高音・大音量 高音･中音量 低音･大音量 高音・低音量 低音･中音量 中音・大音量 低音･小音量 中音･中音量 ビープ音 150ms 中音・小音量 ビープ音 100ms ビープ音 50ms E-21...
- Page 25 詳細設定 Line Feed (LF) ･Carriage Return (CR) Code Programming ON スキャンデータの後に自動で改行コード(LF･CR)データを 送信する事が可能です(接尾辞/サフィックス設定) Code Programming OFF サフィックス設定 サフィックス設定 サフィックス(LF/CR)設定 サフィックス(LF) サフィックス設定の有効化・無効化 サフィックス設定の無効化 (工場出荷設定) サフィックス設定の有効化 E-22...
- Page 26 詳細設定 バーコードの種類別設定 Code Programming ON Code 128 Code Programming OFF Code 128 読取許可 (工場出荷設定) Code 128 読取禁止 最小読取桁数 (工場出荷設定:1桁) 最大読取桁数 (工場出荷設定:255桁) EAN-8 EAN-8 読取許可 (工場出荷設定) EAN-8 読取禁止 E-23...
- Page 27 詳細設定 バーコード種類別設定 Interleaved 2 of 5 Code Programming ON Code Programming OFF Interleaved 2 of 5の読取許可 (工場出荷設定) Interleaved 2 of 5読取禁止 最大読取桁数 (工場出荷設定:255桁) 最小読取桁数 (工場出荷設定:6桁) EAN-13 EAN-13の読取許可 EAN-13読取禁止 (工場出荷設定) UPC-A UPC-A 読取禁止 UPC-A 読取許可 (工場出荷設定) E-24...
- Page 28 Programming Code Symbols UPC-E Code Programming ON Code Programming OFF Enable UPC-E (工場出荷設定) UPC-E 読取禁止 Code 39 Code 39 読取許可 Code 39 読取禁止 (工場出荷設定) 最大読取桁数 最小読取桁数 (工場出荷設定:255桁) (工場出荷設定:4桁) スタートストップビット｢*｣送信 スタートストップビット｢*｣送信禁止 (工場出荷設定) GS1 Databar GS1 Databar読取許可 GS1 Databar 読取禁止 E-25 (工場出荷設定)
- Page 29 付録 テスト用バーコード EAN-8 10mil 8bytes EAN-8 15mil 8bytes 0123 0123 Code 39 10mil 3bytes Code 39 15mil 3bytes *123* *123* Code 128 10mil 5bytes EAN-13 10mil 13bytes 12345 234567 89012 E-26...
- Page 30 付録 B. Digit Code and Save It is must to read save after reading digit code. 保存 E-27...
- Page 31 付録 トラブルシューティング 問題点 詳細 解決策 <RS232Cモデル> ケーブルと電源が ケーブルと電源を 抜けていませんか？ 接続して下さい <RS232Cモデル> 正しい条件に設定を COMポート・ボーレート 電源が入らない場合 修正して下さい など通信条件が 合っていますか？ <USB/PS2モデル> ケーブルを一旦抜き ケーブルが正しく 正しく接続し直して下さい 接続されていますか？ スキャナからコンピュータに ケーブルが正しく ケーブルを再確認しコン データが送られません 接続されていますか？ ピュータを再起動下さい RS232Cモデルで スキャナとコンピュータ スキャナとコンピュータの 送信文字と受信文字 のボーレートが違って ボーレートを合わせて下さい が異なります いませんか？ 該当バーが読取禁止 読取許可に設定下さい 設定になっていませんか？ バーコードの読取が 出来ません...
- Page 32 福建新大陆自动识别技术有限公司 网址：www.nlscan.com 地址：福建省福州市马尾区儒江西路1 号新大陆科技园 邮编：350015 电 话：+86-591-8397-9215 传 真：+86-591-8397-9216 AsiaPac Office Newland Taiwan Co., Ltd. 7F.-6, No.268, Liancheng Rd., Zhonghe City, Taipei County, Taiwan TEL: +886-2-77315388 WEB: www.newland-id.com EMEA office Newland Europe BV Nijverheidsweg 1-d-e 6651 KS Druten, The Netherlands TEL: +31 (0) 487 58 88 99 WEB: www.newland-id.com...
