General Purpose I/O Connector (Jdio) - Data Modul ECM-QM57 User Manual

ECM-QM57

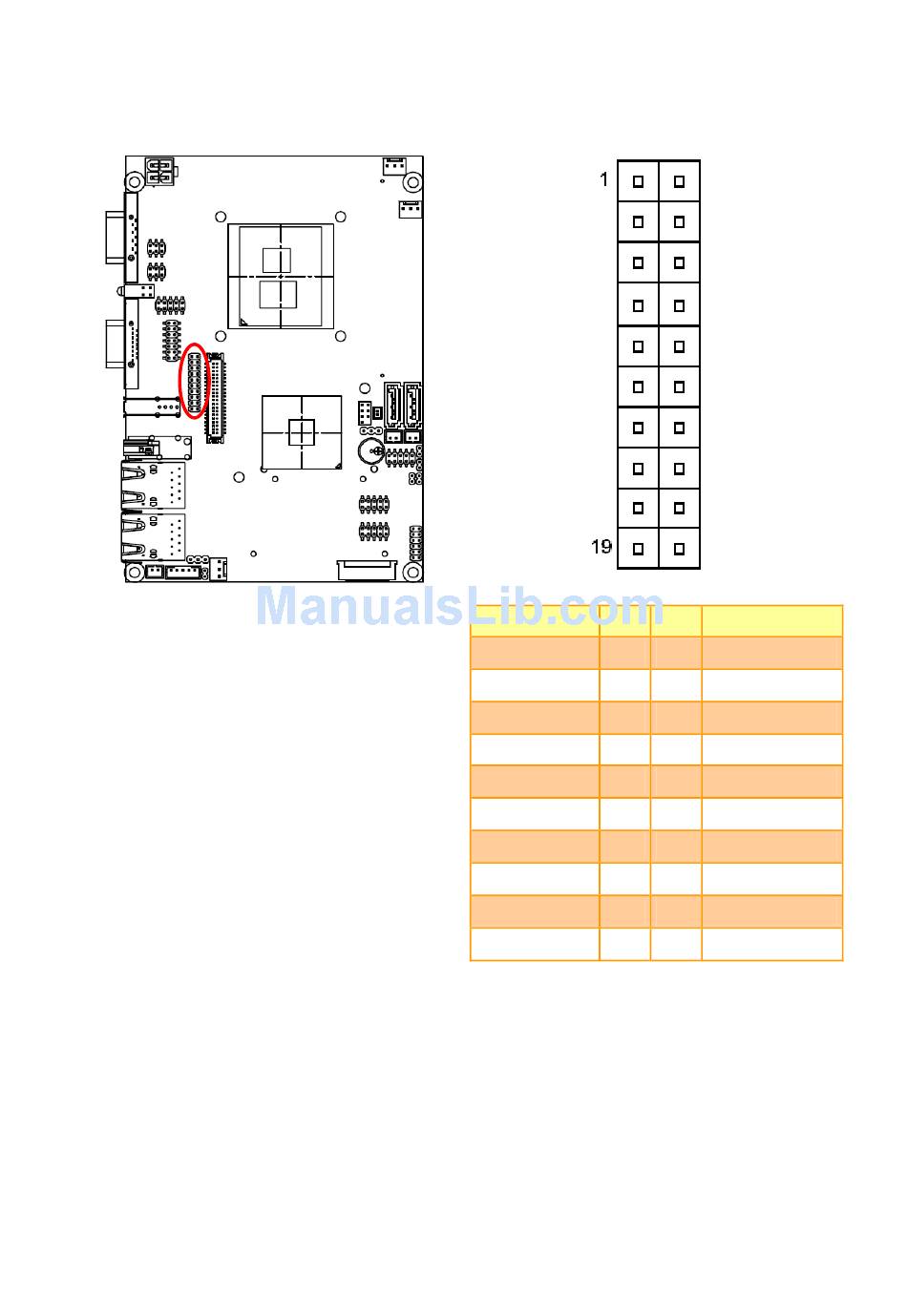

2.4.16 General purpose I/O connector (JDIO)

32 ECM-QM57 User's Manual
SMBCLK_MAIN
Data Modul AG - www.data-modul.com
Signal PIN PIN
DIO_GP20 1
DIO_GP21 3
DIO_GP22 5
DIO_GP23 7
DIO_GP24 9
DIO_GP25 11
DIO_GP26 13
DIO_GP27 15
17
GND 19
Signal
2 DIO_GP10
4 DIO_GP11
6 DIO_GP12
8 DIO_GP13
10 DIO_GP14
12 DIO_GP15
14 DIO_GP16
16 DIO_GP17
18 SMBDATA_MAIN
20 +5V
