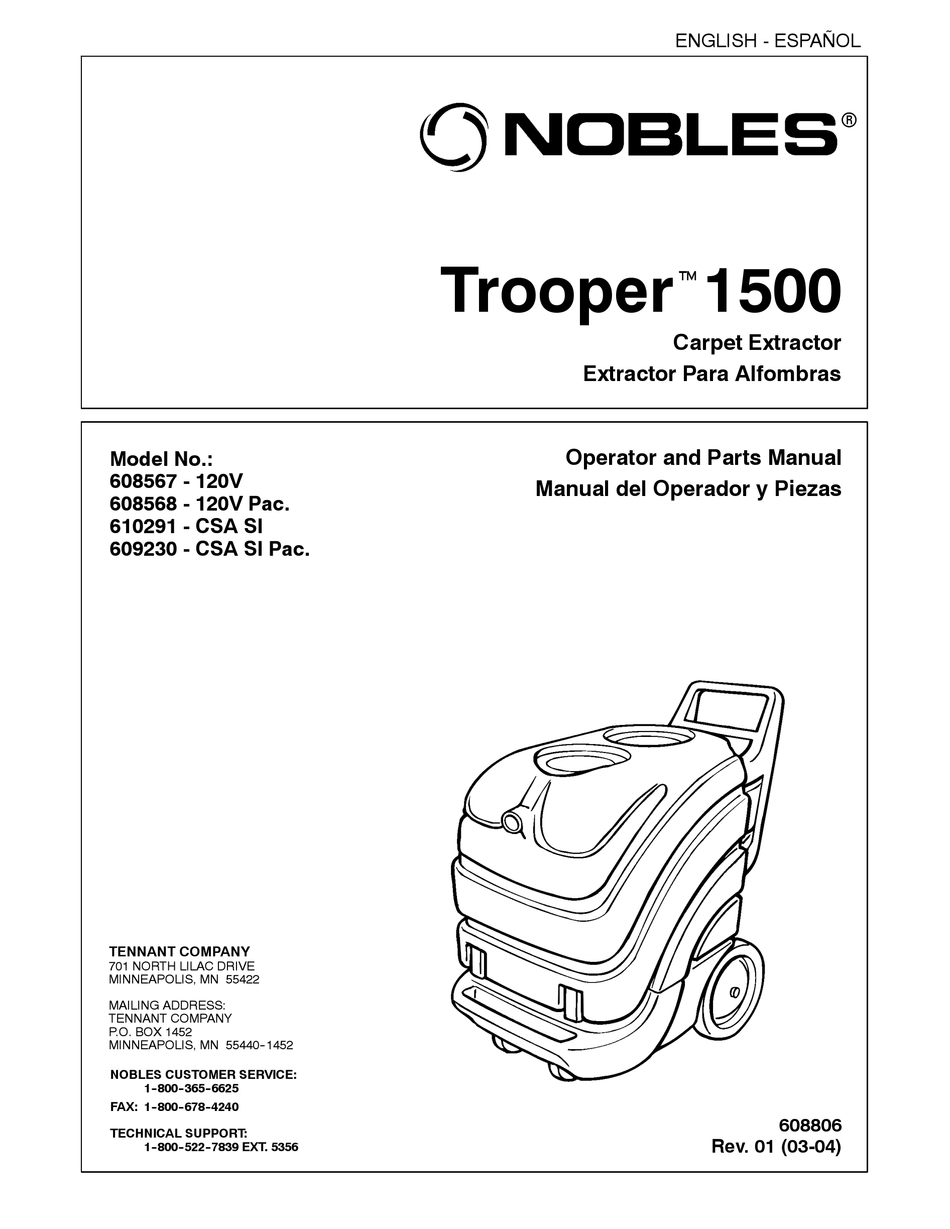

Model No.:
608567 - 120V
608568 - 120V Pac.
610291 - CSA SI
609230 - CSA SI Pac.
TENNANT COMPANY
701 NORTH LILAC DRIVE
MINNEAPOLIS, MN 55422
MAILING ADDRESS:
TENNANT COMPANY
P.O. BOX 1452
MINNEAPOLIS, MN 55440- -1452
NOBLES CUSTOMER SERVICE:
1- - 800- - 365- - 6625
FAX: 1- - 800- - 678- - 4240
TECHNICAL SUPPORT:
1- - 800- - 522- - 7839 EXT. 5356
Home
Trooper
Manual del Operador y Piezas
Find... Go To..
ENGLISH - ESPAÑOL
1500
t
Carpet Extractor
Extractor Para Alfombras
Operator and Parts Manual
Rev. 01 (03-04)
R
608806

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Nobles Trooper 1500

Summary of Contents for Nobles Trooper 1500

  • Page 1 701 NORTH LILAC DRIVE MINNEAPOLIS, MN 55422 MAILING ADDRESS: TENNANT COMPANY P.O. BOX 1452 MINNEAPOLIS, MN 55440- -1452 NOBLES CUSTOMER SERVICE: 1- - 800- - 365- - 6625 FAX: 1- - 800- - 678- - 4240 608806 TECHNICAL SUPPORT: Rev. 01 (03-04) 1- - 800- - 522- - 7839 EXT.

  • Page 2: Table Of Contents

    E1999, 2004 Tennant Company Printed in U.S.A. subsidiaries. Nobles is a registered United States trademark of Tennant Company. This machine will provide excellent service. However, Trooper is a United States trademark of Tennant Company. the best results will be obtained at minimum costs if: The machine is operated with reasonable care.

  • Page 3: Safety Precautions

    OPERATION FOR SAFETY: SAFETY PRECAUTIONS 1. Do not operate machine: With flammable liquids or near flammable vapors as an explosion or flash fire may This machine is intended for commercial use. It is occur. designed exclusively to clean carpet and Unless trained and authorized.

  • Page 4: Grounding Instructions

    OPERATION 6. When transporting machine: GROUNDING INSTRUCTIONS Get assistance when lifting machine. Unplug cord from wall outlet. Machine must be grounded. If it should Use tie- -down straps to secure machine to malfunction or breakdown, grounding provides a truck or trailer. path of least resistance for electrical current to reduce the risk of electrical shock.

  • Page 5: Machine Components

    OPERATION MACHINE COMPONENTS 1. Recovery Tank 8. Vacuum ON/OFF Switch 2. Solution Tank 9. Pump ON/OFF Switch 3. Accessory Tool Vacuum Hose Hookup 10. Power Supply Cord Pigtail (120V Model) 4. Latches 11. Recovery Tank Drain Hose 5. Accessory Tool Solution Hose Quick Coupler 6.

  • Page 6: Machine Setup

    OPERATION FOR SAFETY: Do not operate machine unless cord is properly grounded. MACHINE SETUP FOR SAFETY: Do not operate machine with the use of additional extension cords. Only use 1. Carefully check carton for signs of damage. Report manufacturer’s extension cord equipped with damages at once to carrier.

  • Page 7: Operating Hand Tool

    OPERATION 3. Push floor tool forward over same path with trigger released when returning for next stroke. Continue this pull and push method with a slight overlap of each stroke. NOTE: For heavily soiled areas, repeat stroke or change angle of stroke. 4.

  • Page 8: Draining Solution Tank

    OPERATION 3. Replace knob tightly before cleaning again. 4. After final draining, remove recovery tank lid and rinse both tank and float shut-off screen thoroughly to prevent odor buildup (Figure 9). DRAINING SOLUTION TANK 1 . To drain remaining solution from solution tank, disconnect solution hose and attach bleeder hose (bleeder hose supplied with machine) (Figure 7).

  • Page 9: Weekly Maintenance

    OPERATION WEEKLY MAINTENANCE STORING MACHINE (Every 20 Hours of Use) 1. Check floor tool for loose shoes. If loose, tap back 1. Before storing machine, be certain to flush out in place with rubber mallet. tanks and drain machine of all water. 2.

  • Page 10: Trouble Shooting

    OPERATION TROUBLE SHOOTING PROBLEM CAUSE SOLUTION Uneven or no spray from tips. Dirty or plugged spray tips. Clean or replace tips. Improper tip size or improper spray Replace with proper tips. Also check angle. alignment of spray tips. Spray tips should overlap one another.

  • Page 11: Specifications

    OPERATION SPECIFICATIONS MODEL Troopert 1500 LENGTH 965mm (38 in.) WIDTH 483mm (19 in.) HEIGHT 965mm (38 in.) WEIGHT 49.8 kg (110 lb) SOLUTION TANK CAPACITY 56.7L (15 gal) RECOVERY TANK CAPACITY 71.9L (19 gal) SOLUTION PUMP 1A, 120V, 6.81L per min. (1.8 gpm) 6.9 bar (100 psi) max.
  • Page 12 OPERATION Troopert 1500 (03- -04) Home Find... Go To..
  • Page 13 OPERACIÓN Este manual se proporciona con cada nuevo modelo. Proporciona instrucciones necesarias de DATOS DE LA MÁQUINA mantenimiento y lista ilustrada de piezas. Antes de operar o prestar servicio a la máquina, lea completamente este manual y entienda la Por favor rellene estos datos en el momento de la instalación para utilizarlos como referencia en el futuro.

  • Page 14: Medidas De Seguridad

    OPERACIÓN La información siguiente señala condiciones potencialmente peligrosas para el operador o el MEDIDAS DE SEGURIDAD equipo: PARA SEGURIDAD: Esta máquina está diseñada para el uso 1. No opere la máquina: comercial. Se ha diseñado exclusivamente para limpiar alfombras y tapizados en un ambiente Con líquidos inflamables o cerca de los vapores inflamables ya que puede ocurrir interior y no se fabrica para ningún otro uso.

  • Page 15: Instrucciones De Conexiona Tierra

    OPERACIÓN 4. Antes de salir de o reparar la máquina: INSTRUCCIONES DE CONEXION A TIERRA Apague la máquina. Desenchufe cordón del tomacorriente de La máquina debe conectarse a tierra. En caso de la pared. mal funcionamiento o desarreglo, la conexión a tierra provee un recorrido de menor resistencia 5.

  • Page 16: Componentes De La Máquina

    OPERACIÓN COMPONENTES DE LA MÁQUINA 1. Tanque de recuperación Interruptor de ENCENDIDO/APAGADO de la 2. Tanque de solución aspiración 3. Gancho para la herramienta accesoria de la Interruptor de ENCENDIDO/APAGADO de la manguera de vacío bomba 4. Pestillos 10. Cable flexible de alimentación 5.

  • Page 17: Preparación De La Máquina

    OPERACIÓN Conexión a tierra PREPARACIÓN DE LA MÁQUINA Tomacorrientes de 3 orificios 1. Compruebe cuidadosamente si la caja de cartón está deteriorada. En caso de que encontrar cualquier desperfecto, informe inmediatamente al transportista. La máquina se entrega totalmente montada y lista para su utilización. 2.

  • Page 18: Operacion De La Herramienta De Piso

    OPERACIÓN 6. Después de limpiar, disminuya la presión de agua de la herramienta accesoria antes de desconectar OPERACION DE LA HERRAMIENTA DE la manguera. Oprima el gatillo por cinco segundos PISO después de apagar el conmutador de la electricidad principal. PARA SU SEGURIDAD: No utilice la máquina salvo que el operario haya leído y comprendido el UTILIZACIÓN DEL ACCESORIO MANUAL...

  • Page 19: Vaciado De Los Depósitos

    OPERACIÓN ATTENTION: No permita que el agua o la espuma se introduzcan en el filtro del flotador de cierre. PARA VACIAR EL TANQUE DE SOLUCIÓN 4. Cuando haya terminado de limpiar, apague los 1. Para vaciar el resto de la solución del tanque de interruptores y vacíe el tanque de recuperación.

  • Page 20: Mantenimiento Diario

    OPERACIÓN a. Desconecte el extractor. 5. Controle si el cable o su soporte están deteriorados. Substituya los si mostraran daños. b. Abra los dos pestillos delanteros. Guarde el cable enrollado después de cada uso. c. Levante la parte delantera del tanque hacia arriba, separándolo del chasis (Figura 8).

  • Page 21: Mantenimiento Trimestral

    OPERACIÓN Más tarde, rocíe la solución restante de ácido acético en un desagüe o sumidero. Luego ARTíCULOS RECOMENDADOS PARA deje correr 11 litros (tres galones) de agua MANTENER EN EXISTENCIA limpia a través del sistema para lavar las impurezas. Refiérase a la sección de Lista de Piezas para los artículos recomendados en existencia.

  • Page 22: Localización De Averías

    OPERACIÓN LOCALIZACIÓN DE AVERÍAS PROBLEMA CAUSA SOLUCIÓN La punta rociadora no rocía o el La punta rociadora está sucia o Limpie o cambie la punta rociadora. rocío es desigual. tapada. La punta rociadora es del tamaño. Cambie a la punta rociadora apropiada.

  • Page 23: Especificaciones

    OPERACIÓN ESPECIFICACIONES Modelo Troopert 1500 LONGITUD 965mm (38 pulg.) ANCHURA 483mm (19 pulg.) ALTURA 965mm (38 pulg.) PESO 49.8 kg (110 lb) CAPACIDAD DEL DEPÓSITO DE LA DISOLUCIÓN 56.7L (15 gal) CAPACIDAD DEL DEPÓSITO DE RECUPERACIÓN 71.9L (19 gal) BOMBA DE LA DISOLUCIÓN 1A, 120V, 6.81L (1.8 gpm) min.

  • Page 24: Electrical Diagrams

    ELECTRICAL DIAGRAMS DIAGRAMAS ELECTRICAS 120V Wiring SOLUTION PUMP HANDLE CORD 14--4 VACUUM MOTOR Troopert 1500 (03- -04) Home Find... Go To..

  • Page 25: Parts List

    PARTS LIST LISTA DE PIEZAS HANDLE GROUP GRUPO DEL ASA PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 130227 DCORD, 14/3 X 20” YELLOW 140197 SCREW, #10- -24X0.38 TRSPHL, 130166 DCORD GRIP, NYLON/BLK W/NUT 140825 SCREW, #6X1/2 PANPHL 608565 HANDLE, GREEN 611978 BRACKET, DRAIN HOSE HANGER 130694...

  • Page 26: Upper Housing Group

    PARTS LIST LISTA DE PIEZAS UPPER HOUSING GROUP PARTE SUPERIOR Troopert 1500 (03- -04) Home Find... Go To..
  • Page 27 PART # DESCRIPTION QTY. 100103 COVER, ASSY. CLEAR LID W/ 614157 CLAMP, HOSE 27MM TO 51MM ∇ COUNTERSUNK HOLES 608476 DECAL, TROOPER 1500 100109 LID, OUTER RING 608555 TANK, RECOVERY, GREEN 100105 DLID, CENTER ONLY CLEAR 230845 PLATE, CORD CLAMP 120190...

  • Page 28: Chassis Group

    PARTS LIST LISTA DE PIEZAS CHASSIS GROUP CONJUNTO TELAIO Troopert 1500 (03- -04) Home Find... Go To..
  • Page 29 PARTS LIST LISTA DE PIEZAS CHASSIS GROUP CONJUNTO TELAIO PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 180103 DPUMP, SOLUTION, 100 PSI, (120V) 230746 BRACKET, AXLE, OFFSET 180109 DPUMP, SOLUTION, 100 PSI, 140016 WASHER, 0.25 LOCK (220V/230V/240V) 140259 SCREW, .25- -20X0.62 HXHDCP 140011 WASHER, 0.21B FLAT 140552...

  • Page 30: Plumbing Group

    PARTS LIST LISTA DE PIEZAS PLUMBING GROUP GRUPO DE TUBERÍAS PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 180103 DPUMP, SOLUTION, 100 PSI (120V) 140000 WASHER, 0.28B FLAT 180109 DPUMP, SOLUTION, 100 PSI 140016 WASHER, 0.25 LOCK (220V/230V/240V) 140259 SCREW, .25- -20X0.62 HXHDCP 613488 HOSE, GRAY 3/8“...

  • Page 31: Pump Breakdown

    PARTS LIST LISTA DE PIEZAS PUMP BREAKDOWN CUNJUNTO DE BOMBA PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 180103 DPUMP, SOLUTION 100PSI 120V 190128 DKIT, UPPER PUMP HOUSING ∇ 180109 DPUMP, SOLUTION 100PSI 190124 DKIT, CHECK VALVE ONLY 230V/240V 190171 DKIT, VALVE (VITON) 190129 DKIT, PRESSURE SWITCH...

  • Page 32: Options

    OPTIONS OPCIONES 127mm (5 in.) HAND TOOL GROUP ACCESORIO MANUAL PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 200505 DTOOL, HAND 127MM (5 IN.) 190600 VALVE PIN & SPRING ∇ 200431.BK TOOL, HAND 140609 PIN, ROLL 3/16 150913 DFITTING, QDC PF04 FEM 150403 ELBOW, ST 1/4 45°...

  • Page 33: Upholstery Tool Group

    OPTIONS OPCIONES UPHOLSTERY TOOL GROUP ACCESORIO PARA TAPICERÍA PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 200540 DASM., TOOL, UPHOLSTERY 200844 DHOSE, VACUUM W/O CUFFS ∇ SER 60 200837 DHOSE, SOLUTION 200845 COVER, UPHOLSTERY TOOL 200848 FITTING, BRS (3 PCS) 200843 GASKET, COVER 200842...

  • Page 34: 330Mm (13 In.) Low Pressure Floor Tool

    OPTIONS OPCIONES 330mm (13 in.) LOW PRESSURE FLOOR TOOL ACCESORIO PARA EL SUELO Troopert 1500 (03- -04) Home Find... Go To..
  • Page 35 OPTIONS OPCIONES 330mm (13 in.) LOW PRESSURE FLOOR TOOL ACCESORIO PARA EL SUELO PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 600048 DASM., FLOOR TOOL ∇ 14 210150 DVALVE, FLOW CONTROL ∇ 330MM (13 IN.) 190603 DKIT, VALVE PIN AND SPRING 200403.BK TOOL, FLOOR, BLACK 160170...

  • Page 36: 406Mm (16 In.) Low Pressure Floor Tool

    OPTIONS OPCIONES 406mm (16 in.) LOW PRESSURE FLOOR TOOL ACCESORIO PARA EL SUELO Troopert 1500 (03- -04) Home Find... Go To..
  • Page 37 OPTIONS OPCIONES 406mm (16 in.) LOW PRESSURE FLOOR TOOL ACCESORIO PARA EL SUELO PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 200503 DASM., FLOOR TOOL, ∇ 15 210150 DVALVE, FLOW CONTROL ∇ 406MM (16 IN.) 190603 DKIT, VALVE PIN AND SPRING 200411.BK TOOL, FLOOR, BLACK 160170...

  • Page 38: Solution And Vacuum Hoses Group

    OPTIONS OPCIONES SOLUTION AND VACUUM HOSES GROUP MANGUERAS DE DISOLUCIÓN Y ASPIRACIÓN PART # DESCRIPTION QTY. PART # DESCRIPTION QTY. 160185 HOSE, SOLUTION 3/8X4.6M/15’ 160400 HOSE, VACUUM 1- -1/2X4.6M/15’ ∇ ∇ (STANDARD) (STANDARD) 610792 HOSE, SOLUTION 1/4X7.6M/25’ 160401 HOSE, VACUUM 1- -1/2X7.6M/25’ (OPTIONAL) (OPTIONAL) 160192...
