MST MS-01D Pro Manual page 4

7
A15
× 3
2.5 × 6mm 半圓頭螺絲
Screw
D1
× 1
單向座
One Way Unit
D2
× 2 單向接杯
One Way Joint
B1
× 2
10 × 15mm 滾珠軸承
Ball Bearing
J5
× 2
皮帶調整環
Belt Tension Adjuster
8
7

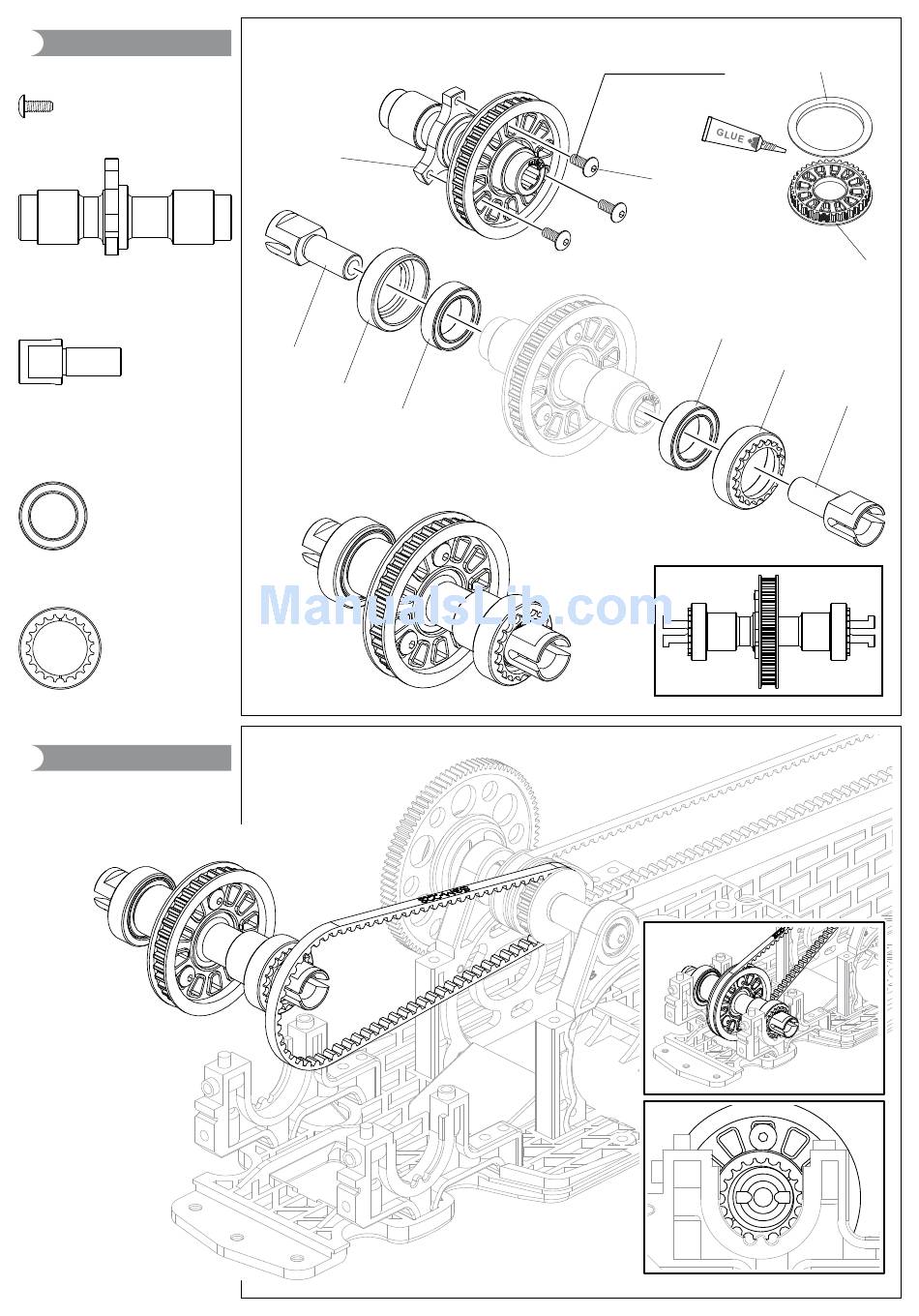

前單向組裝
Front One Way Assembly
D1
D2
J5
B1
10 × 15mm
8
前皮帶組裝
Attaching Front Belt
上防鬆膠 3處
Gel type thread lock
請注意J5上缺口的位置。
Attach J5 as shown noting
position of "I" mark.
4
E2
A15
2.5 × 6mm
B1
10 × 15mm
J5
E3
D2
組裝例
Example
組裝例
Example
組裝例
Example
MS-01D Pro
