DEUTSCH

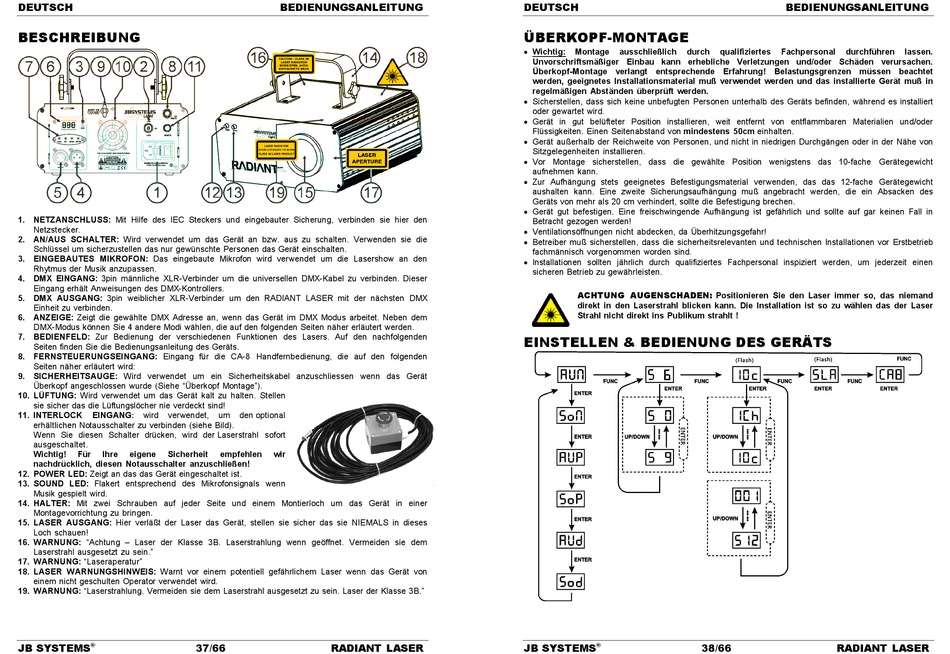

BESCHREIBUNG
1. NETZANSCHLUSS: Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den
Netzstecker.
2. AN/AUS SCHALTER: Wird verwendet um das Gerät an bzw. aus zu schalten. Verwenden sie die
Schlüssel um sicherzustellen das nur gewünschte Personen das Gerät einschalten.
3. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon wird verwendet um die Lasershow an den
Rhytmus der Musik anzupassen.
4. DMX EINGANG: 3pin männliche XLR-Verbinder um die universellen DMX-Kabel zu verbinden. Dieser
Eingang erhält Anweisungen des DMX-Kontrollers.
5. DMX AUSGANG: 3pin weiblicher XLR-Verbinder um den RADIANT LASER mit der nächsten DMX
Einheit zu verbinden.
6. ANZEIGE: Zeigt die gewählte DMX Adresse an, wenn das Gerät im DMX Modus arbeitet. Neben dem
DMX-Modus können Sie 4 andere Modi wählen, die auf den folgenden Seiten näher erläutert werden.
7. BEDIENFELD: Zur Bedienung der verschiedenen Funktionen des Lasers. Auf den nachfolgenden
Seiten finden Sie die Bedienungsanleitung des Geräts.
8. FERNSTEUERUNGSEINGANG: Eingang für die CA-8 Handfernbedienung, die auf den folgenden
Seiten näher erläutert wird:
9. SICHERHEITSAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät
Überkopf angeschlossen wurde (Siehe "Überkopf Montage").
10. LÜFTUNG: Wird verwendet um das Gerät kalt zu halten. Stellen
sie sicher das die Lüftungslöcher nie verdeckt sind!
11. INTERLOCK EINGANG: wird verwendet,
erhältlichen Notausschalter zu verbinden (siehe Bild).
Wenn Sie diesen Schalter drücken, wird der Laserstrahl sofort
ausgeschaltet.
Wichtig! Für Ihre eigene Sicherheit
nachdrücklich, diesen Notausschalter anzuschließen!
12. POWER LED: Zeigt an das das Gerät eingeschaltet ist.
13. SOUND LED: Flakert entsprechend des Mikrofonsignals wenn
Musik gespielt wird.
14. HALTER: Mit zwei Schrauben auf jeder Seite und einem Montierloch um das Gerät in einer
Montagevorrichtung zu bringen.
15. LASER AUSGANG: Hier verläßt der Laser das Gerät, stellen sie sicher das sie NIEMALS in dieses
Loch schauen!
16. WARNUNG: "Achtung – Laser der Klasse 3B. Laserstrahlung wenn geöffnet. Vermeiden sie dem
Laserstrahl ausgesetzt zu sein."
17. WARNUNG: "Laseraperatur"
18. LASER WARNUNGSHINWEIS: Warnt vor einem potentiell gefährlichem Laser wenn das Gerät von
einem nicht geschulten Operator verwendet wird.
19. WARNUNG: "Laserstrahlung. Vermeiden sie dem Laserstrahl ausgesetzt zu sein. Laser der Klasse 3B."
JB SYSTEMS 37/66
®
BEDIENUNGSANLEITUNG
um den optional
empfehlen wir
RADIANT LASER
DEUTSCH
ÜBERKOPF-MONTAGE
 Wichtig:
Montage ausschließlich durch
Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen.
Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet
werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in
regelmäßigen Abständen überprüft werden.
 Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert
oder gewartet wird.
 Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder
Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
 Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Nähe von
Sitzgelegenheiten installieren.
 Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht
aufnehmen kann.
 Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht
aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des
Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
 Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in
Betracht gezogen werden!
 Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
 Betreiber muß sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb
fachmännisch vorgenommen worden sind.
 Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen
sicheren Betrieb zu gewährleisten.
ACHTUNG AUGENSCHADEN: Positionieren Sie den Laser immer so, das niemand
direkt in den Laserstrahl blicken kann. Die Installation ist so zu wählen das der Laser
Strahl nicht direkt ins Publikum strahlt !
EINSTELLEN & BEDIENUNG DES GERÄTS
JB SYSTEMS 38/66
®
BEDIENUNGSANLEITUNG
qualifiziertes Fachpersonal durchführen
RADIANT LASER
lassen.
