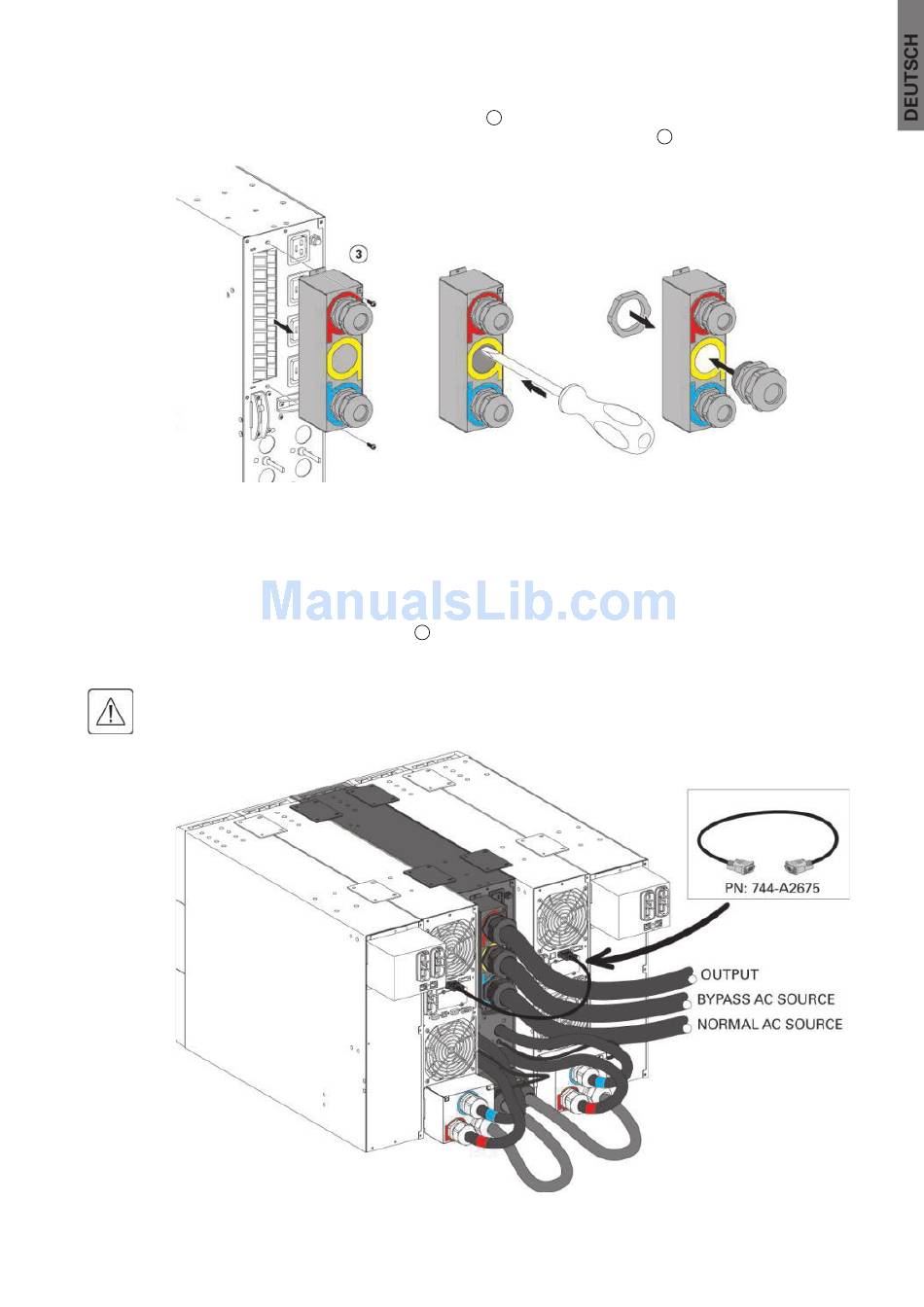

4. Anschluss der Stromkabel
10. Entfernen Sie den Input Bypass AC Jumper
.
4
11. Stanzen Sie die Bypass AC Source-Ausbruchstelle der I/O-Abdeckung
des ModularEasy heraus und
3
setzen Sie die mitgelieferte Kabelverschraubung ein.
12. Führen Sie das Kabel der Normal AC Source durch die Kabelverschraubung ein.
13. Schließen Sie die Drähte an die Klemmen für die Normal AC Source (Input) an.
14. Führen Sie das Kabel der Bypass AC Source durch die Kabelverschraubung ein.
15. Schließen Sie die Drähte an die Klemmen für die Bypass AC Source (Input BP) an.
16. Führen Sie das Output-Kabel durch die Kabelverschraubung ein.
17. Schließen Sie die Drähte an den Output-Klemmen an.
18. Ziehen Sie die Kabelverschraubungen fest.
19. Schieben Sie die I/O-Abdeckung
wieder auf und sichern Sie sie mit den Schrauben.
3
20. Prüfen Sie die Verbindung zwischen ModularEasy und USV.
21. Verbinden Sie die beiden USV mit dem parallelen 9PX-Kabel und sichern Sie es.
Für die Erstinbetriebnahme und eine optimale Funktion ist die Verwendung
des speziellen parallelen Kabels zwingend erforderlich.
Seite 19
614-09354-01_DE
