3. Installation

3.8 Conditions requises pour l'installation

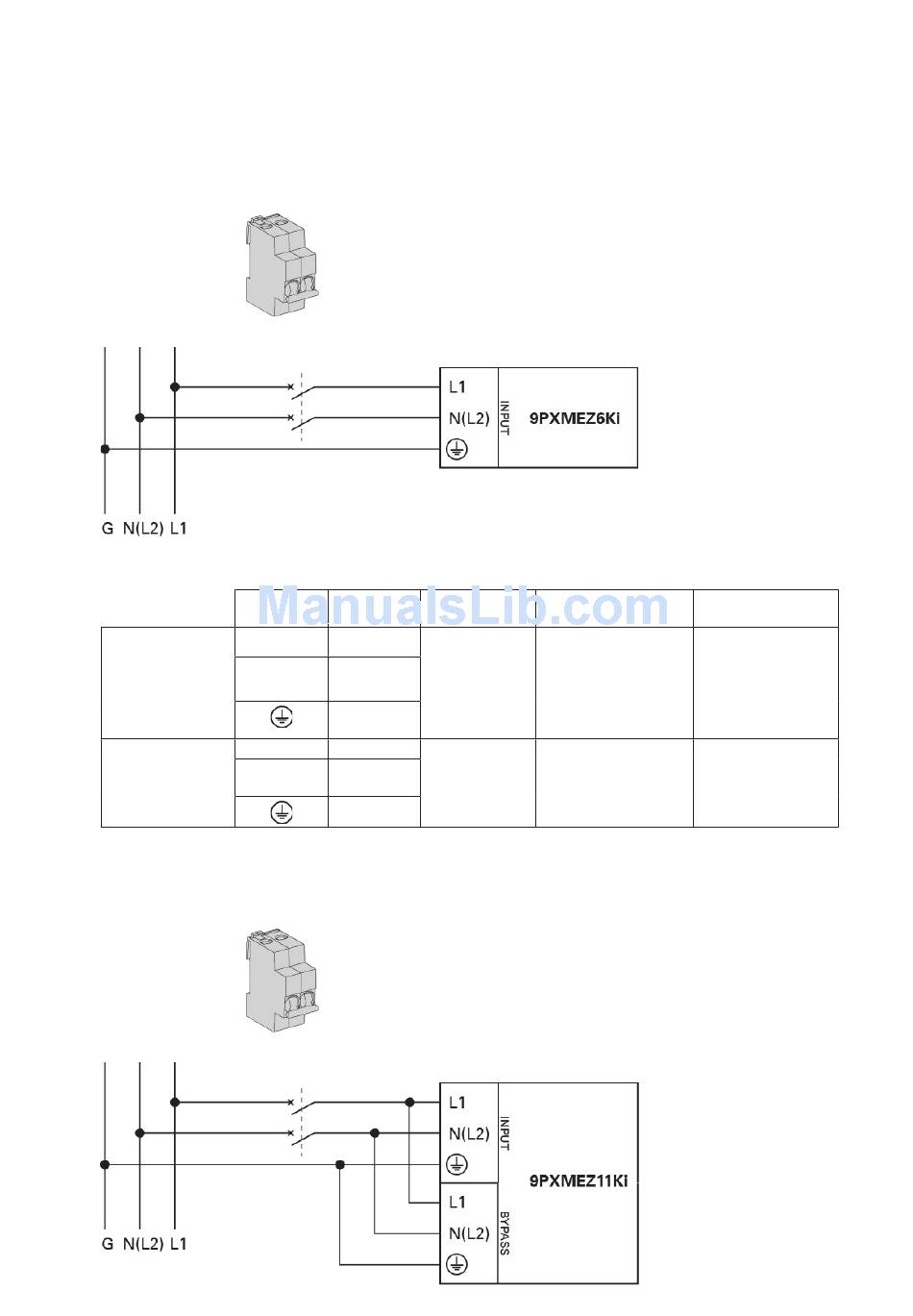

Dispositifs de protection et sections de câbles recommandés
3.8.1 9PXMEZ6Ki à utiliser avec les ASI 9PX6000 ou 9PX5000
• Dispositifs de protection recommandés
• Sections de câbles recommandées :
9PXMEZ6Ki
Mode parallèle
9PXMEZ6Ki
Redondance seule
3.8.2 9PXMEZ11Ki à utiliser avec les ASI 9PX8000 ou 9PX11000
• Dispositifs de protection recommandés pour la source d'entrée commune
Page 12
Courbe D, 63 A pour un mode parallèle
Courbe D, 32 A pour la redondance seule
Disjoncteur bipolaire
Position sur Fonction
le bornier du fil
L1 Phase
N (L2) Neutre
(Phase)
Terre
L1 Phase
N Neutre
(L2) (Phase)
Terre
Pour un mode parallèle
courbe D, 125 A pour ASI 9PX11000
courbe D, 100 A pour ASI 9PX8000
Pour la redondance seule
courbe D, 63 A pour ASI 9PX11000
courbe D, 50 A pour ASI 9PX8000
Disjoncteur bipolaire
Section du Section minimale
fil terminal du fil d'entrée
4-25 mm
2
10 mm
2
(12-4 AWG)
4-25 mm
2
6 mm (10 AWG)
2
(12-4 AWG)
Disjoncteur
à courbe D
(8 AWG) 63 A
32 A
614-09354-01_FR
