4. Branchement des câbles d'alimentation

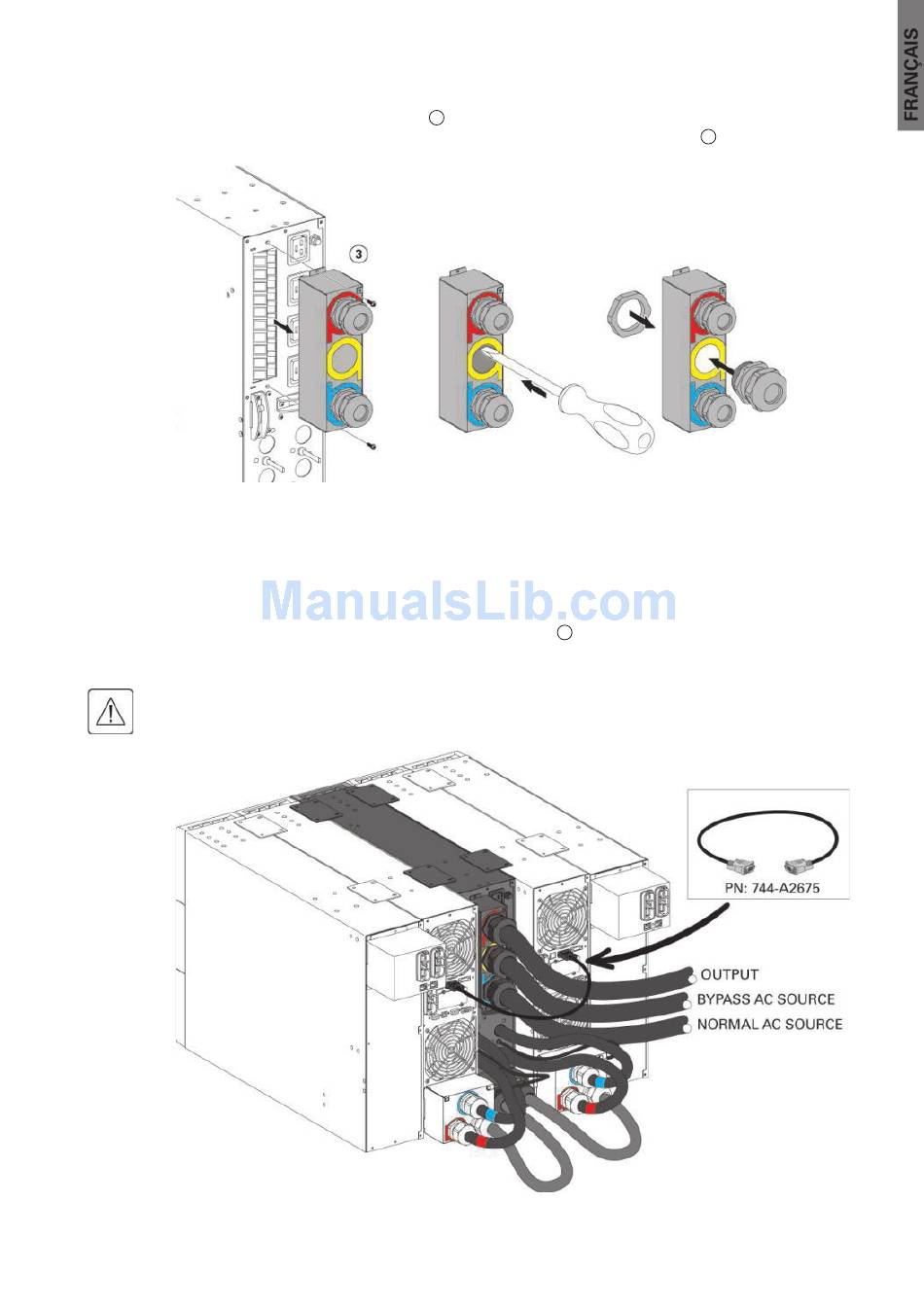

10. Retirez le cavalier Input Bypass AC .
4
11. Faites sauter l'entrée défonçable Bypass AC Source du cache d'entrée/sortie du ModularEasy et
3
insérez le plus grand presse-étoupe fourni à l'intérieur.
12. Introduisez le câble Normal AC source dans le presse-étoupe.
13. Branchez les fils sur les bornes Normal AC source (Input).
14. Introduisez le câble Bypass AC source dans le presse-étoupe.
15. Branchez les fils sur les bornes Bypass AC source (Input BP).
16. Introduisez le câble Output dans le presse-étoupe.
17. Branchez les fils sur les bornes Output.
18. Serrez les presse-étoupe.
19. Faites glisser le cache d'entrée/sortie du ModularEasy et fixez-le avec les deux vis.
3
20. Vérifiez le module EBM connecté à l'ASI.
21. Reliez les deux ASI avec le câble parallèle 9PX et bloquez ce dernier.
L'utilisation d'un câble parallèle spécifique est obligatoire pour le premier démarrage et pour une
utilisation optimale.
