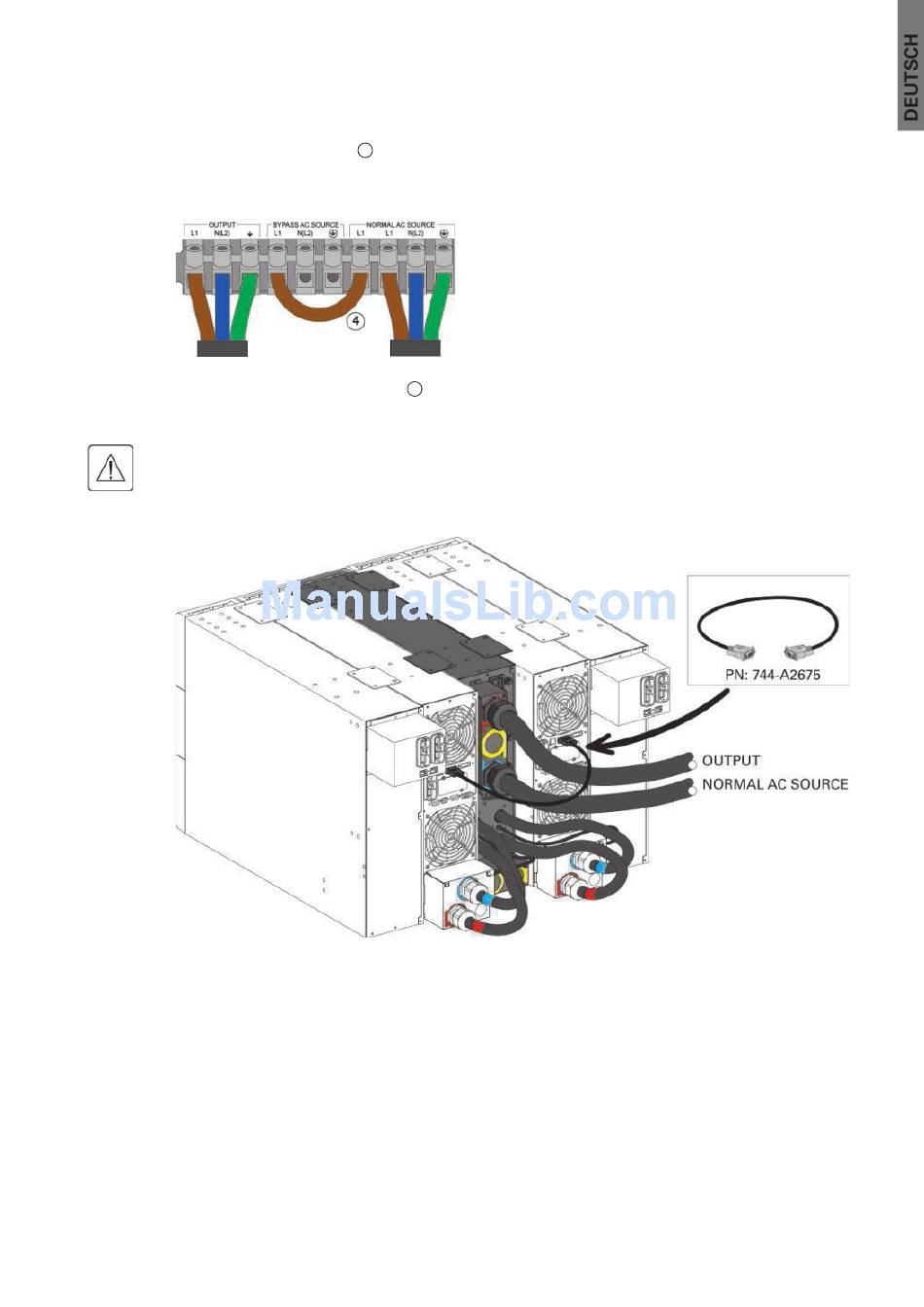

4. Führen Sie das Kabel der Normal AC Source durch die Kabelverschraubung ein.
5. Schließen Sie die Drähte an den Klemmen für die Normal AC Source (Input) an (entfernen Sie nicht den
Input Bypass AC Jumper
USV, siehe das Benutzerhandbuch der USV).
6. Führen Sie das Output-Kabel durch die Kabelverschraubung ein.
7. Schließen Sie die Drähte an den Output-Klemmen an.
8. Ziehen Sie die Kabelverschraubungen fest.
9. Schieben Sie die I/O-Abdeckung
10. Prüfen Sie die Verbindung zwischen ModularEasy und USV.
11. Verbinden Sie die beiden USV mit dem parallelen 9PX-Kabel und sichern Sie es.
Für die Erstinbetriebnahme und eine optimale Funktion ist die Verwendung
des speziellen parallelen Kabels zwingend erforderlich.
614-09354-01_DE
und den USV Input Bypass Jumper auf der Innenseite der I/O Abdeckung der
4
wieder auf und sichern Sie sie mit den 2 Schrauben.
3
4. Anschluss der Stromkabel
