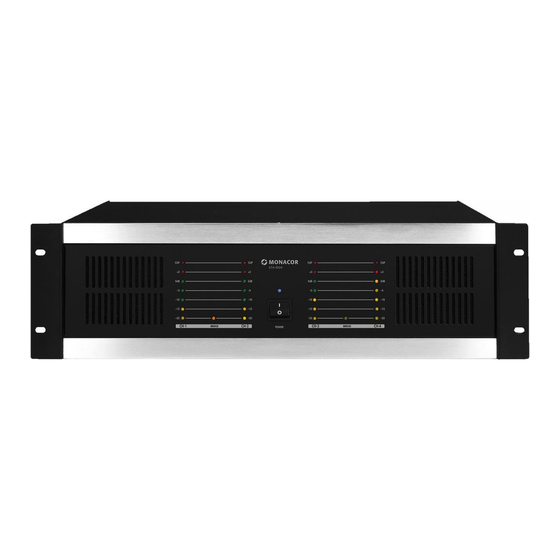

PA-MEHRKANAL-VERSTÄRKER
PA MULTICHANNEL AMPLIFIER
AMPLIFICATEUR PROFESSIONNEL MULTI-CANAUX
AMPLIFICATORE MULTICANALE PA
STA-1504
STA-1506
STA-1508
BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D'EMPLOI • ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING • MANUAL DE INSTRUCCIONES • INSTRUKCJA OBSŁUGI
SIKKERHEDSOPLYSNINGER • SÄKERHETSFÖRESKRIFTER • TURVALLISUUDESTA
Best.-Nr. 24.4280
Best.-Nr. 24.4290
Best.-Nr. 24.4300
Advertisement
Table of Contents
Related Manuals for IMG STAGE LINE STA-1504
Summary of Contents for IMG STAGE LINE STA-1504
- Page 1 PA-MEHRKANAL-VERSTÄRKER PA MULTICHANNEL AMPLIFIER AMPLIFICATEUR PROFESSIONNEL MULTI-CANAUX AMPLIFICATORE MULTICANALE PA STA-1504 Best.-Nr. 24.4280 STA-1506 Best.-Nr. 24.4290 STA-1508 Best.-Nr. 24.4300 BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D’EMPLOI • ISTRUZIONI PER L’USO GEBRUIKSAANWIJZING • MANUAL DE INSTRUCCIONES • INSTRUKCJA OBSŁUGI SIKKERHEDSOPLYSNINGER • SÄKERHETSFÖRESKRIFTER • TURVALLISUUDESTA...
