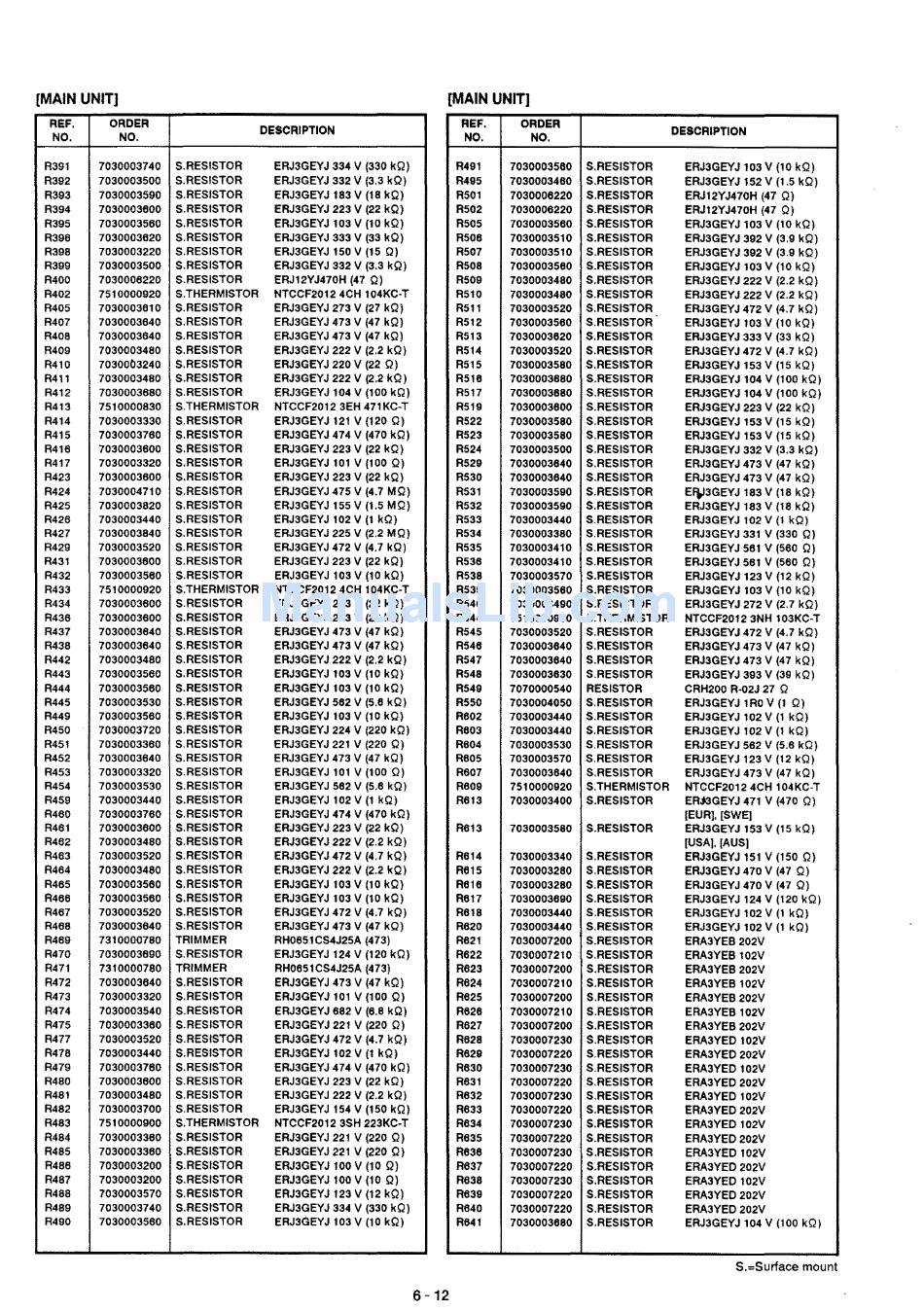

Icom IC-821H Service Manual page 41

[MAIN UNIT} [MAIN UNIT]
REF.
ORDER
DESCRIPTION
NO.
NO.
REF. ORDER
DESCRIPTION
NO. NO.
R391
7030003740 S.RESISTOR ERJ3GEYJ 334 V (330 kQ)
R491 7030003560 S.RESISTOR ERJ3GEYJ 103 V (10 kQ)
R392
7030003500 S.RESISTOR ERJ3GEYJ 332 V (3.3 kQ) R495
7030003480 S.RESISTOR ERJ3GEYJ 152 V (1.5 kO)
R393 7030003590 S.RESISTOR ERJ3GEYJ 183 V (18 kQ) R501 7030008220 S.RESISTOR
ERJ12YJ470H (47 Q)
R394
7030003600 S.RESISTOR EAJ3GEYJ 223 V (22 kQ) R502
7030008220 S.RESISTOR ERJ12YJ470H (47 Q)
R395 7030003560 S.RESISTOR ERJ3GEYJ 103 V (10 kQ) R505 7030003580 S.RESISTOR
ERJ3GEYJ 103 V (10 kQ)
R396 7030003620
S.RESISTOR
ERJ3GEYJ 333 V (33 kQ) R508 7030003510 S.RESISTOR
ERJ3GEYJ 392 V (3.9 kQ)
R398 7030003220 S.RESISTOR ERJ3GEYJ 150 V (15 Q) R507
7030003510 S.RESISTOR ERJ3GEYJ 392 V (3.9 kQ)
R399 7030003500
S.RESISTOR
ERJ3GEYJ 332 V (3.3 kQ) R508 7030003580 S.RESISTOR ERJ3GEYJ 103 V (10 kQ)
R400 7030006220 S.RESISTOR ERJ12YJ470H (47 Q) R509 7030003480 S.RESISTOR
ERJ3GEYJ 222 V (2.2 kQ)
R402
7510000920 S.THERMISTOR
NTCCF2012 4CH 104KC-T R510 7030003480 S.RESISTOR ERJ3GEYJ 222 V (2.2 kQ)
R405 7030003610 S.RESISTOR ERJ3GEYJ 273 V (27 kQ) R511 7030003520 S.RESISTOR
ERJ3GEYJ 472 V (4.7 kQ)
R407 7030003640 S.RESISTOR ERJ3GEYJ 473 V (47 kQ)
R512 7030003580 S.RESISTOR ERJ3GEYJ 103 V (10 kQ)
R408 7030003640
S.RESISTOR
ERJ3GEYJ 473 V (47 kQJ R513 7030003820 S.RESISTOR
ERJ3GEYJ 333 V (33 kQ)
R409
7030003480 S.RESISTOR
ERJ3GEYJ 222 V (2.2 kQ) R514 7030003520 S.RESISTOR ERJ3GEYJ 472 V (4.7 kQ)
R410 7030003240 S.RESISTOR ERJ3GEYJ 220 V (22 Q) R515 7030003580 S.RESISTOR
ERJ3GEYJ 153 V (15 kQ)
R411
7030003480 S.RESISTOR ERJ3GEYJ 222 V (2.2 kQ) R518
7030003880 S.RESISTOR ERJ3GEYJ 104 V (100 kQ)
R412 7030003680
S.RESISTOR
ERJ3GEYJ 104 V (100 kQ) R517 7030003880 S.RESISTOR ERJ3GEYJ 104 V (100 kQ)
R413 7510000830 S.THERMISTOR NTCCF2012 3EH 471 KC-T R519
7030003800 S.RESISTOR ERJ3GEYJ 223 V (22 kQ)
R414 7030003330 S.RESISTOR ERJ3GEYJ 121 V (120 Qj R522
7030003580 S.RESISTOR ERJ3GEYJ 153 V (15 kO)
R415
7030003760 S.RESISTOR ERJ3GEYJ 474 V (470 kQj
R523 7030003580 S.RESISTOR ERJ3GEYJ 153 V (15 kQ)
R416 7030003600 S.RESISTOR ERJ3GEYJ 223 V (22 kQ) R524 7030003500 S.RESISTOR
ERJ3GEYJ 332 V (3.3 kQ)
R417 7030003320 S.RESISTOR ERJ3GEYJ 101 V (100 Qj R529
7030003840 S.RESISTOR ERJ3GEYJ 473 V (47 kO)
R423
7030003600 S.RESISTOR
ERJ3GEYJ 223 V (22 kQ) R530 7030003840 S.RESISTOR
ERJ3GEYJ 473 V (47 kQ)
R424 7030004710 S.RESISTOR ERJ3GEYJ 475 V (4.7 MQ) R531
7030003590 S.RESISTOR
E'lJ3GEYJ 183 V (18 kQ)
R425 7030003820
S.RESISTOR
ERJ3GEYJ 155 V (1.5 MQ) R532 7030003590 S.RESISTOR
ERJ3GEYJ 183 V (18 kQ)
R426 7030003440 S.RESISTOR ERJ3GEYJ 102 V (1 kO) R533
7030003440 S.RESISTOR ERJ3GEYJ 102 V (1 kQ)
R427
7030003840 S.RESISTOR ERJ3GEYJ 225 V (2.2 MOl
R534 7030003380 S.RESISTOR ERJ3GEYJ 331 V (330 Q)
R429 7030003520 S.RESISTOR ERJ3GEYJ 472 V (4.7 kQ) R535 7030003410 S.RESISTOR
ERJ3GEYJ 561 V (580 Q)
R431 7030003600 S.RESISTOR ERJ3GEYJ 223 V (22 kO)
R538 7030003410 S.RESISTOR ERJ3GEYJ 561 V (580 Q)
R432 7030003560 S.RESISTOR ERJ3GEYJ 103 V (10 kO) R538
7030003570
S.RESISTOR
ERJ3GEYJ 123 V (12 kQ)
R433
7510000920 S.THERMISTOR
NTCCF20124CH 104KC-T R539 7030003580 S.RESISTOR ERJ3GEYJ 103 V (10 kO)
R434 7030003600 S.RESISTOR ERJ3GEYJ 223 V (22 kO)
R540 7030003490 S.RESISTOR ERJ3GEYJ 272 V (2.7 kO)
R436 7030003600 S.RESISTOR ERJ3GEYJ 223 V (22 kO)
R544 7510000930 S.THERMISTOR NTCCF2012 3NH 103KC-T
R437 7030003640
S.RESISTOR ERJ3GEYJ 473 V (47 kQ)
R545 7030003520 S.RESISTOR ERJ3GEYJ 472 V (4.7 kO)
R438 7030003640 S.RESISTOR ERJ3GEYJ 473 V (47 kQ) R548 7030003840 S.RESISTOR ERJ3GEYJ 473 V (47 kQ)
R442 7030003480 S.RESISTOR ERJ3GEYJ 222 V (2.2 kQ)
R547 7030003840 S.RESISTOR ERJ3GEYJ 473 V (47 kO)
R443 7030003560
S.RESISTOR
ERJ3GEYJ 103 V (10 kQ) R548 7030003630 S.RESISTOR
ERJ3GEYJ 393 V (39 kO)
R444 7030003560
S.RESISTOR
ERJ3GEYJ 103 V (10 kO) R549 7070000540 RESISTOR CRH200 R-02J 27 0
R445 7030003530 S.RESISTOR ERJ3GEYJ 562 V (5.6 kO) R550 7030004050 S.RESISTOR
ERJ3GEYJ IROV (10)
R449 7030003560 S.RESISTOR ERJ3GEYJ 103 V (10 kQ) R602
7030003440 S.RESISTOR ERJ3GEYJ 102 V (1 kQ)
R450 7030003720
S.RESISTOR
ERJ3GEYJ 224 V (220 kQ) R803 7030003440 S.RESISTOR ERJ3GEYJ 102 V (I kO)
R451 7030003360 S.RESISTOR ERJ3GEYJ 221 V (220 0) R604
7030003530 S.RESISTOR ERJ3GEYJ 582 V (5.8 kO)
R452 7030003640 S.RESISTOR ERJ3GEYJ 473 V (47 kQ)
R805 7030003570 S.RESISTOR ERJ3GEYJ 123 V (12 kO)
R453 7030003320
S.RESISTOR
ERJ3GEYJ 101 V (100 0) R807
7030003640 S.RESISTOR ERJ3GEYJ 473 V (47 kO)
R454 7030003530 S.RESISTOR ERJ3GEYJ 562 V (5.6 kQ)
R609 7510000920 S.THERMISTOR NTCCF2012 4CH 104KC·T
R459 7030003440
S.RESISTOR
ERJ3GEYJ 102 V (1 kQJ R813 7030003400 S.RESISTOR ER.J3GEYJ 471 V (470 Q)
R460 7030003760 S.RESISTOR ERJ3GEYJ 474 V (470 kO)
[EUR]. [SWEj
R461 7030003600 S.RESISTOR ERJ3GEYJ 223 V (22 kQ) R813
7030003580 S.RESISTOR ERJ3GEYJ 153 V (15 kQ)
R462 7030003480 S.RESISTOR
ERJ3GEYJ 222 V (2.2 kQ) [USA). [AUS)
R463 7030003520 S.RESISTOR ERJ3GEYJ 472 V (4.7 kO) R814 7030003340 S.RESISTOR
ERJ3GEYJ 151 V (150 0)
R464 7030003480 S.RESISTOR ERJ3GEYJ 222 V (2.2 kQ)
R615 7030003280 S.RESISTOR ERJ3GEYJ 470 V (47 Q)
R465 7030003560 S.RESISTOR ERJ3GEYJ 103 V (10 kO)
R818 7030003280 S.RESISTOR ERJ3GEYJ 470 V (47 0)
R466
7030003560 S.RESISTOR
ERJ3GEYJ 103 V (10 kQ) R617 7030003690 S.RESISTOR ERJ3GEYJ 124 V (120 kQ)
R467 7030003520 S.RESISTOR ERJ3GEYJ 472 V (4.7 kQ) R818 7030003440 S.RESISTOR
ERJ3GEYJ 102V (1 kO)
R468 7030003640 S.RESISTOR ERJ3GEYJ 473 V (47 kQ) R820
7030003440 S.RESISTOR ERJ3GEYJ 102 V (1 kO)
R469 7310000780 TRIMMER
RH0651CS4J25A (473) R821 7030007200 S.RESISTOR
ERA3YEB 202V
R470 7030003690 S.RESISTOR ERJ3GEYJ 124 V (120 kO) R822
7030007210
S.RESISTOR
ERA3YEB 102V
R471 7310000780 TRIMMER RH0651CS4J25A (473)
R823 7030007200 S.RESISTOR
ERA3YEB 202V
R472 7030003640 S.RESISTOR ERJ3GEYJ 473 V (47 kQ)
R824 7030007210 S.RESISTOR ERA3YEB 102V
R473 7030003320
S.RESISTOR
ERJ3GEYJ 101 V (100 Q) R825 7030007200 S.RESISTOR
ERA3YEB 202V
R474 7030003540 S.RESISTOR ERJ3GEYJ 662 V (6.8 kQ)
R828 7030007210 S.RESISTOR
ERA3YEB 102V
R475
7030003360 S.RESISTOR
ERJ3GEYJ 221 V (220 0) R827 7030007200 S.RESISTOR
ERA3YEB 202V
R477 7030003520 S.RESISTOR ERJ3GEYJ 472 V (4.7 kQ)
R828 7030007230 S.RESISTOR
ERA3YED 102V
R478 7030003440 S.RESISTOR
ERJ3GEYJ 102 V (1 kO) R829
7030007220 S.RESISTOR ERA3YED 202V
R479 7030003760 S.RESISTOR
ERJ3GEYJ 474 V (470 kQ) R830 7030007230 S.RESISTOR
ERA3YED 102V
R480 7030003600
S.RESISTOR
ERJ3GEYJ 223 V (22 kQ) R631 7030007220 S.RESISTOR
ERA3YED 202V
R481 7030003480 S.RESISTOR ERJ3GEYJ 222 V (2.2 kO) R832
7030007230 S.RESISTOR ERA3YED 102V
R482 7030003700 S.RESISTOR ERJ3GEYJ 154 V (150 kQJ R833
7030007220 S.RESISTOR
ERA3YED 202V
R483
7510000900 S.THERMISTOR
NTCCF2012 3SH 223KC-T R634 7030007230
S.RESISTOR ERA3YED102V
R484 7030003380 S.RESISTOR ERJ3GEYJ 221 V (220 Q)
R835 7030007220 S.RESISTOR
ERA3YED 202V
R485 7030003360 S.RESISTOR ERJ3GEYJ 221 V (2200) R838
7030007230 S.RESISTOR ERA3YED102V
R486 7030003200 S.RESISTOR
ERJ3GEYJ 100 V (10 QJ R837 7030007220 S.RESISTOR
ERA3YED 202V
R487 7030003200 S.RESISTOR ERJ3GEYJ 100 V (10 QJ R838 7030007230
S.RESISTOR ERA3YED 102V
R488 7030003570 S.RESISTOR ERJ3GEYJ 123 V (12 kQ) R839
7030007220 S.RESISTOR
ERA3YED 202V
R489 7030003740 S.RESISTOR
ERJ3GEYJ 334 V (330 kQ) R640
7030007220 S.RESISTOR ERA3YED 202V
R490 7030003560
S.RESISTOR
ERJ3GEYJ 103 V (10 kQ)
R841 7030003680 S.RESISTOR ERJ3GEYJ 104 V (100 kO)
S.=Surface mount
