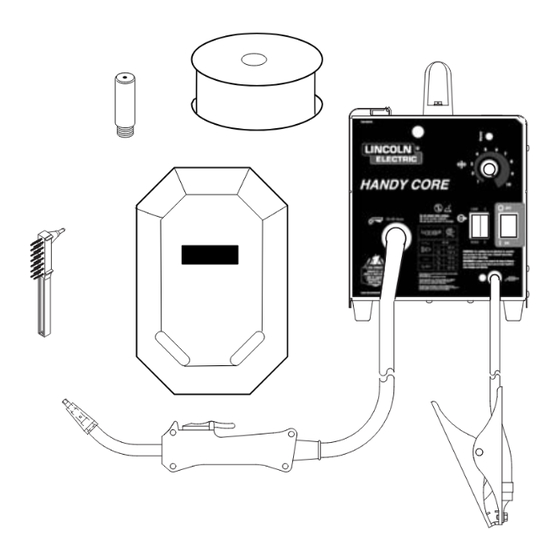

Lincoln HANDY CORE Operator's Manual

Date of Purchase:
Serial Number:
Code Number:
Model:
Where Purchased:
Safety Depends on You
Lincoln arc welding and cutting equipment is designed and
built with safety in mind. However, your overall safety can be
increased by proper installation ... and thoughtful operation
on your part. DO NOT INSTALL, OPERATE OR REPAIR
THIS EQUIPMENT WITHOUT READING THIS MANUAL
AND THE SAFETY PRECAUTIONS
THROUGHOUT. And, most importantly, think before you act
and be careful.

TABLE OF CONTENTS

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Technical Specification . . . . . . . . . . . . . . . . . . . . .A-1
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-2
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .B-1
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C-1
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . .D-1
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . .E-1
Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . .F-1
Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F-2
HANDY CORE
La Seguridad Depende de Usted
Los equipos de corte y soldadura al arco Lincoln han sido
diseñados y construidos teniendo en cuenta su seguridad.
No obstante, ésta se verá incrementada si la instalación se
realiza correctamente, y si pone atención en el manejo de
los mismos. NO INSTALE, UTILICE O REPARE ESTE
CONTAINED EQUIPO SIN ANTES HABER LEIDO ESTE MANUAL Y LAS
MEDIDAS DE SEGURIDAD QUE CONTIENE. Y, lo más
importante, piense antes de actuar, y tenga mucho cuidado.
TABLA DE CONTENIDO
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Especificaciones Técnicas . . . . . . . . . . . . . . . . . . . .A-1
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-2
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .B-1
Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C-1
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .D-1
Localización de averías . . . . . . . . . . . . . . . . . . . . . .E-1
Diagramas de cableado . . . . . . . . . . . . . . . . . . . . . .F-1
Partes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F-2
22801 St. Clair Ave. Cleveland, Ohio 44117-1199 U.S.A.
WEB SITE: www.lincolnelectric.com
Tel. 216.481.8100
For use with machines having Code Number:
Para el uso con las máguinas que tienen números de código:
Puor l' usage avec des machines ayant des muméros de code:
OPERATOR'S MANUAL
MANUAL DE OPERACIÓN
MANUEL DE L'OPÉRATEUR
La sécurité dépend de vous
Le matériel de soudage et de coupage à l'arc Lincoln est
conçu et construit en tenant compte de la sécurité. Toutefois,
la sécurité en général peut être accrue grâce à une bonne
installation... et à la plus grande prudence de votre part. NE
PAS INSTALLER, UTILISER OU RÉPARER CE MATÉRIEL
SANS AVOIR LU CE MANUEL ET LES MESURES DE
SÉCURITÉ QU'IL CONTIENT.
réfléchissez avant d'agir et exercez la plus grande prudence.
TABLE DES MATIÈRES
Sécurité....................................................................2
Fiche technique .......................................................A-1
Installation ...............................................................A-2
Fonctionnement .......................................................B-1
Accessoires..............................................................C-1
Entretien...................................................................D-1
Dépannage ..............................................................E-1
Schéma de câblage .................................................F-1
Pièces ......................................................................F-2
Copyright © 2004 Lincoln Global Inc.
IM821
May, 2004
}
11059
Et, par dessus tout,
