Guide d'installation
4: Création de pièces
5: Utilité de l'ajout
de répéteurs
34
Danfoss Link™ CC - Configuration
Créez toutes les pièces dans l'ordre souhaité avant la configuration et l'ajout d'unités locales.
Il est recommandé de faire un plan pour l'installation entière afin d'indiquer l'emplacement et le type de
chacune des unités par rapport à la disposition de la pièce. Sur cette base, l'ordre de priorité et la configura-
tion de toutes les unités locales peuvent être déterminés.

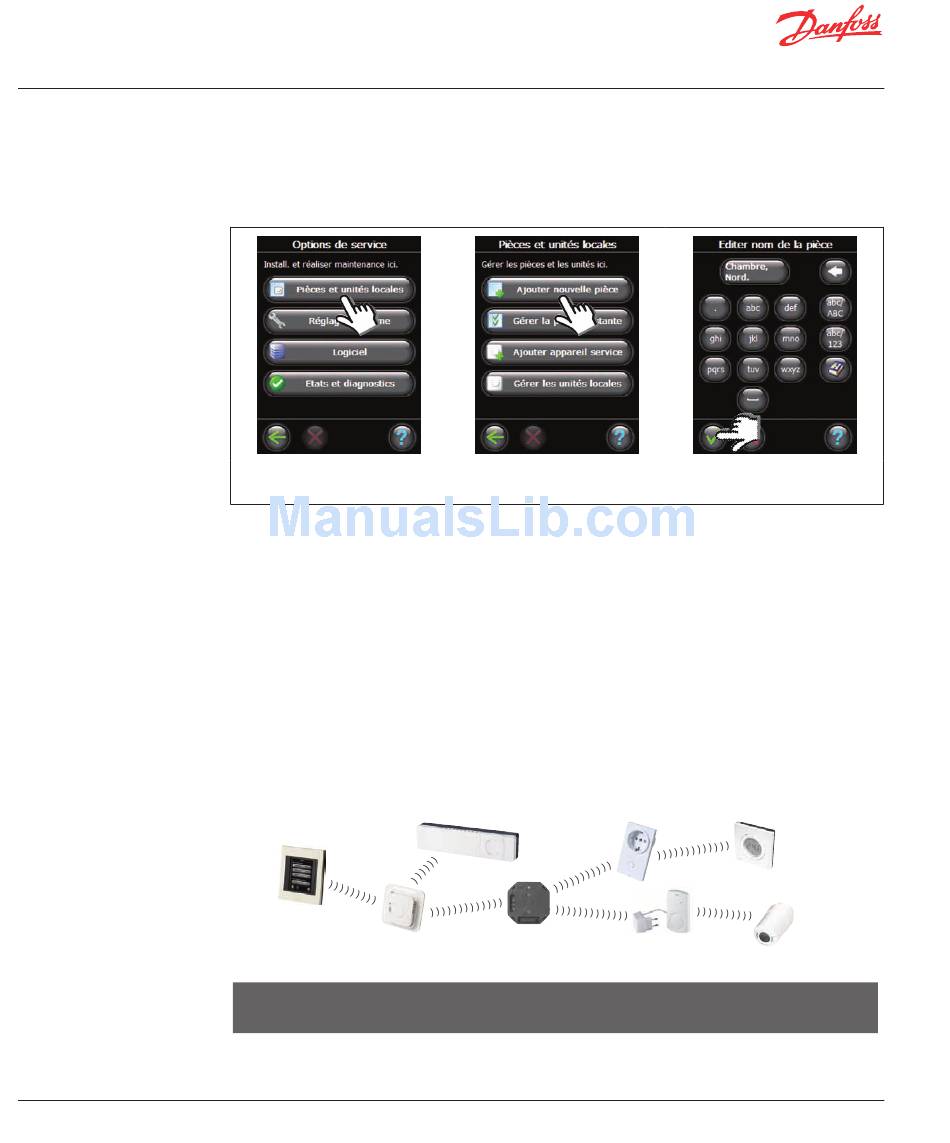

Retirez le couvercle avant et appuyez sur la broche de configuration pendant 3 secondes.
1. Sélectionnez les pièces et les
unités locales.
Lors de l'utilisation d'une technologie de transmission sans fil, plusieurs aspects doivent être pris en compte
pour garantir une performance optimale :
• Une distance maximale de 30 m entre les unités locales en espace dégagé ne doit pas être dépassée.
• Les unités de réception doivent être placées sur le mur opposé ou adjacent au mur d'installation de l'émetteur.
• Toutes les parties métalliques de la construction du bâtiment peuvent altérer les signaux de communication.
• Les murs et les sols en béton armé atténuent considérablement la force du signal. Cependant presque
tous les types de matériaux de construction réduisent plus ou moins le signal.
• De même, les recoins résultant de la conception du bâtiment peuvent constituer un obstacle pour la
communication des signaux, en raison d'une distance plus longue ou de capacités de réflexion amoindries.
De nombreuses unités alimentées sur secteur fonctionnent automatiquement comme des répéteurs sans
être installées en tant que répéteurs dédiés (voir le manuel).
Si nécessaire, les unités locales peuvent être configurées en tant qu'appareils de service pour fonctionner
comme des répéteurs dédiés. Consultez Configuration 7 : Ajout d'appareils de service.
Exemple de structure de répéteurs
Danfoss
Link™ HC
Danfoss
Link™ CC
Danfoss
Link™ FT
Trois répéteurs maximum peuvent être utilisés entre le régulateur central et l'unité de réception.
Remarque : Seules les unités locales avec alimentation sur secteur et prévues comme des répéteurs (à la
fois normaux et dédiés) doivent toujours être configurées en premier.
Lorsque des unités locales sont configurées en tant que répéteurs, un test de liaison et du réseau doit être
effectué pour garantir la qualité du signal.
VISGL45X © Danfoss
2. Sélectionnez Ajouter nouvelle
pièce.
Danfoss
Link™ PR
Danfoss
Link™ HR
04/2011
3. Saisissez/modifiez le nom de la
pièce.
Danfoss
Link™ RS
Danfoss
Danfoss
living
Link™ RU
connect
