Installation

32
Danfoss Link™ CC - Installation
La portée de transmission du système sans fil Dan-
foss Link™ suffit pour la plupart des applications.
Chaque bâtiment présente toutefois différents
obstacles susceptibles d'affecter la communication
et la distance de transmission maximale.
En cas de problèmes de communication, Dan-
foss préconise l'emploi d'accessoires tels que des
répétiteurs. Dans de rares cas, il est possible que
des installations ne se prêtent pas à l'utilisation d'un
système sans fil.
Remarque: Ne mettez pas le Devilink™ CC sous tension tant que le manuel ne vous y a pas invité.
Ne retirez pas le film protecteur de l'écran tactile ; c'est à l'utilisateur final de le faire.
Le Danfoss Link™ CC peut être installé avec soit un
PSU (alimentation murale), soit un NSU (alimentation
avec adaptateur).
Installation du Danfoss Link™ CC avec l'alimenta-
tion murale PSU :
• Maintenez le PSU sur le boîtier mural et repérez
les 4 trous de vis.
Assurez-vous que le haut est de niveau.
• Percez les trous et placez-y des écrous de raccord.
• Branchez le PSU en respectant le schéma de bran-
chement situé à l'arrière.
• Montez le PSU à l'aide des 4 vis.
Installation du Danfoss Link™ CC avec le NSU :
• Maintenez la plaque de montage sur le mur et
repérez les 4 trous de vis. Assurez-vous que le
haut est de niveau.
• Percez les trous et placez-y des écrous de raccord.
• Installez la plaque de montage à l'aide des 4 vis.
Ne montez pas encore le Danfoss Link™ CC !
• Connectez le NSU à une prise murale.
VISGL45X © Danfoss

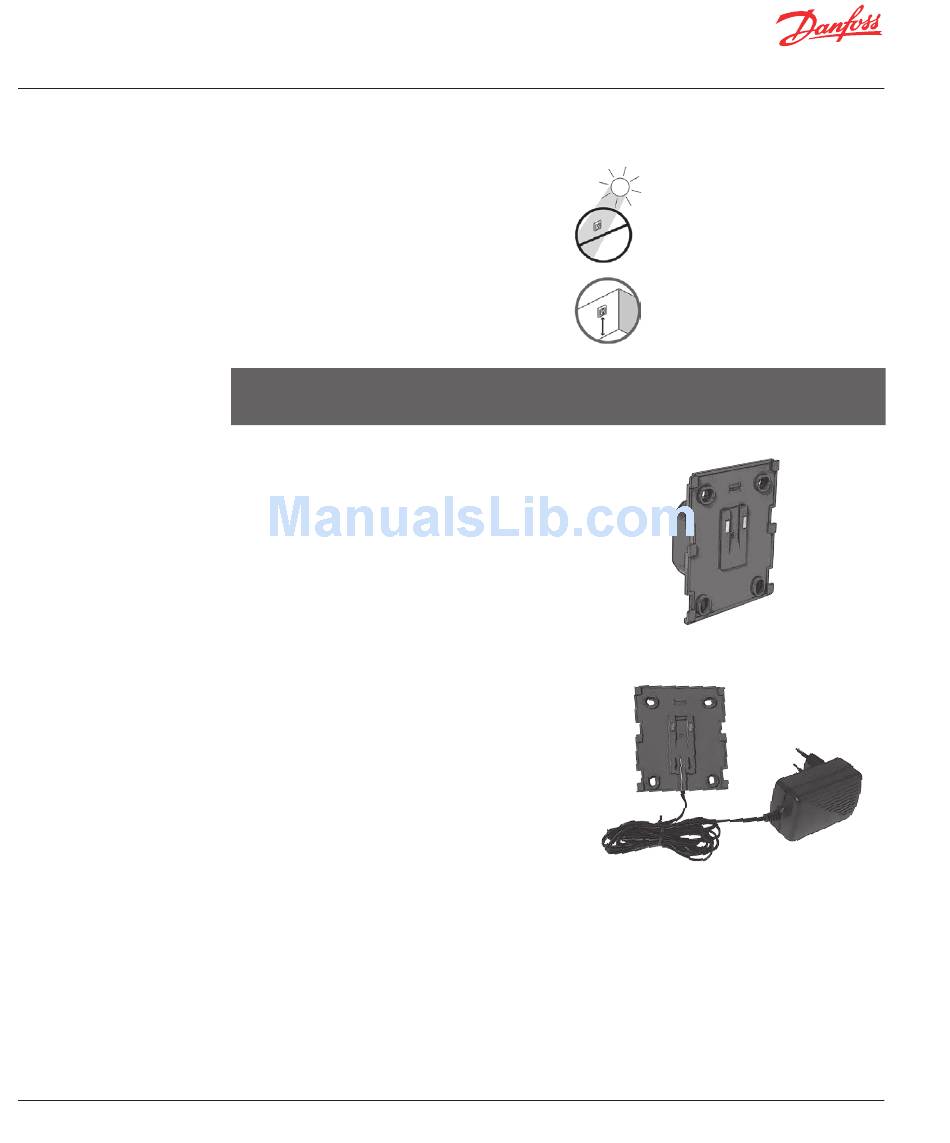

Lors de l'installation du Danfoss Link™ CC, veuillez
tenir compte des points suivants :
Danfoss Link™ PSU (alimentation murale)
Danfoss Link™ NSU (alimentation avec adaptateur)
04/2011
Le Danfoss Link™ CC ne doit pas être
exposé à la lumière directe du soleil.
La hauteur d'installation se situe
normalement entre 140 et 170 cm.
