FRANCAIS
 En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre
revendeur immédiatement.
 La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
 Utilisez l'emballage d'origine si l'appareil doit être transporté.
 Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non
spécifiquement autorisée par les parties responsables.
Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de
personnes souffrant d'épilepsie.

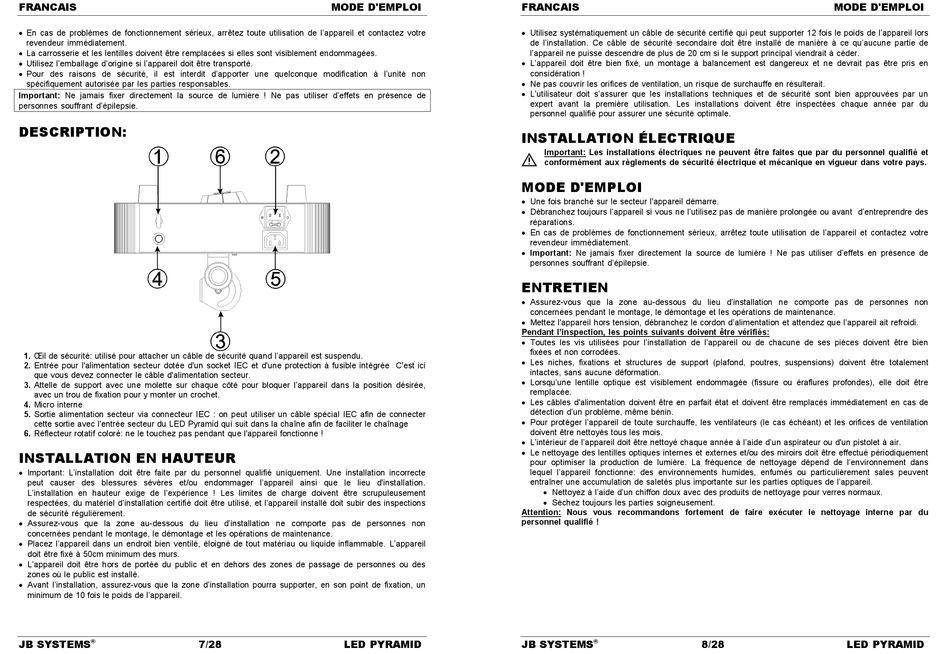

DESCRIPTION:
1. Œil de sécurité: utilisé pour attacher un câble de sécurité quand l'appareil est suspendu.
2. Entrée pour l'alimentation secteur dotée d'un socket IEC et d'une protection à fusible intégrée C'est ici
que vous devez connecter le câble d'alimentation secteur.
3. Attelle de support avec une molette sur chaque côté pour bloquer l'appareil dans la position désirée,
avec un trou de fixation pour y monter un crochet.
4. Micro interne
5. Sortie alimentation secteur via connecteur IEC : on peut utiliser un câble spécial IEC afin de connecter
cette sortie avec l'entrée secteur du LED Pyramid qui suit dans la chaîne afin de faciliter le chaînage
6. Réflecteur rotatif coloré: ne le touchez pas pendant que l'appareil fonctionne !
INSTALLATION EN HAUTEUR
 Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte
peut causer des blessures sévères et/ou endommager l'appareil ainsi que le lieu d'installation.
L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être scrupuleusement
respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections
de sécurité régulièrement.
 Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non
concernées pendant le montage, le démontage et les opérations de maintenance.
 Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L'appareil
doit être fixé à 50cm minimum des murs.
 L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des
zones où le public est installé.
 Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un
minimum de 10 fois le poids de l'appareil.
JB SYSTEMS
®
MODE D'EMPLOI
7/28 LED PYRAMID
FRANCAIS
 Utilisez systématiquement un câble de sécurité certifié qui peut supporter 12 fois le poids de l'appareil lors
de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de
l'appareil ne puisse descendre de plus de 20 cm si le support principal viendrait à céder.
 L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en
considération !
 Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
 L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un
expert avant la première utilisation. Les installations doivent être inspectées chaque année par du
personnel qualifié pour assurer une sécurité optimale.
INSTALLATION ÉLECTRIQUE
Important: Les installations électriques ne peuvent être faites que par du personnel qualifié et
conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
MODE D'EMPLOI
 Une fois branché sur le secteur l'appareil démarre.
 Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des
réparations.
 En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre
revendeur immédiatement.
 Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de
personnes souffrant d'épilepsie.

ENTRETIEN

 Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non
concernées pendant le montage, le démontage et les opérations de maintenance.
 Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.
Pendant l'inspection, les points suivants doivent être vérifiés:
 Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien
fixées et non corrodées.
 Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement
intactes, sans aucune déformation.
 Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être
remplacée.
 Les câbles d'alimentation doivent être en parfait état et doivent être remplacés immédiatement en cas de
détection d'un problème, même bénin.
 Pour protéger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation
doivent être nettoyés tous les mois.
 L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistolet à air.
 Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement
pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans
lequel l'appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent
entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
 Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
 Séchez toujours les parties soigneusement.
Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du
personnel qualifié !
JB SYSTEMS
®
MODE D'EMPLOI
8/28 LED PYRAMID
