Team C Patron Instruction Manual page 11

14

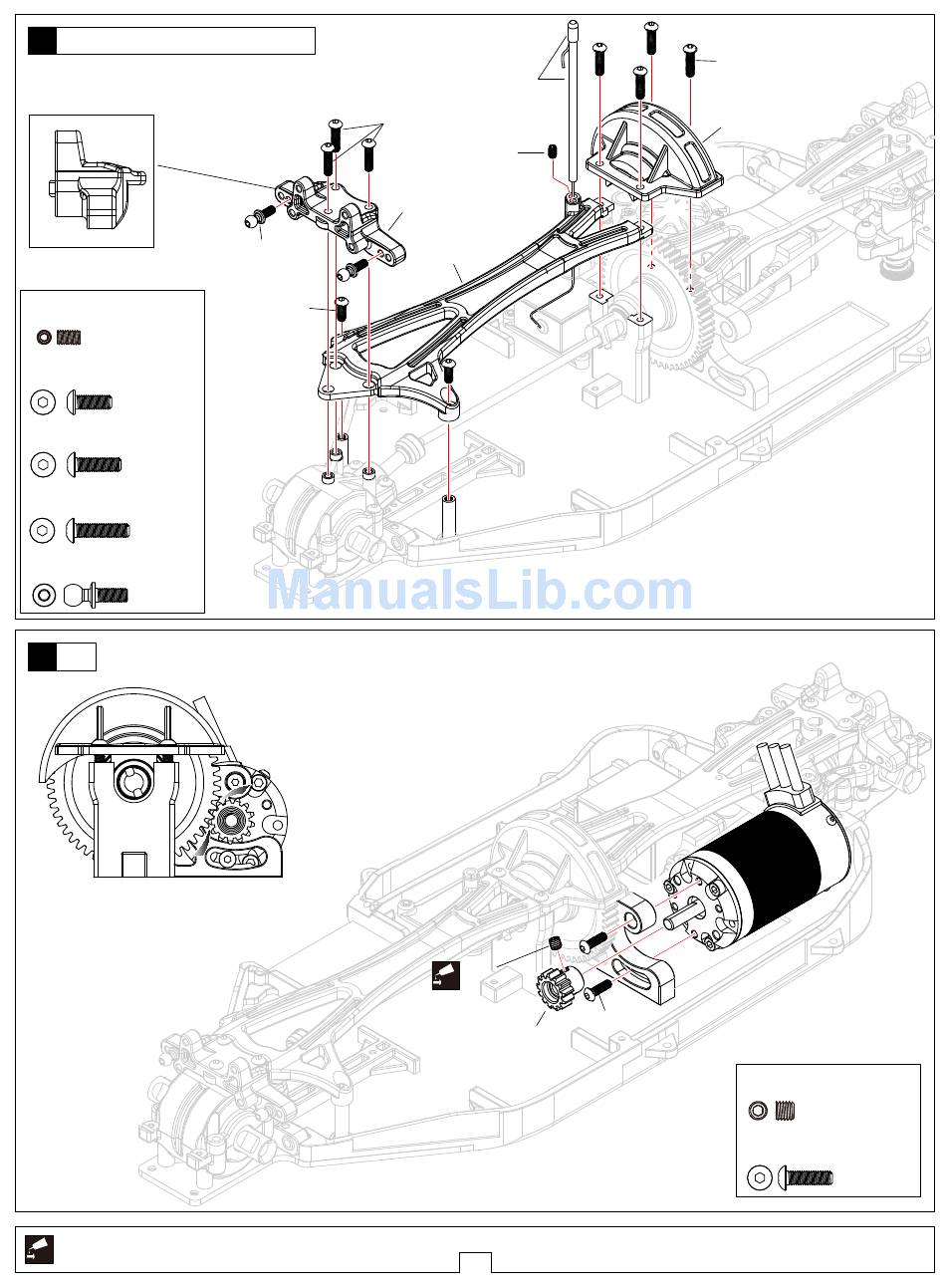

Upper Deck-Rear / Rear Upper Suspension Arm Mount
Upper Deck hinten / hinterer oberer Querlenkerhalter
B
I
-
-
Bag
Bag
R
T08814 M3x5 Screw
M3x5 Schraube
...... ... ...............1
TR4059 M3x8 Screw
M3x8 Schraube
...............2
TR4059 M3x10 Screw
M3x10 Schraube
............3
TR4059 M3x12 Screw
M3x12 Schraube
............4
T02059 Ball stud-Long
Kugelkopf lang
............2
B
-
15
Motor
Bag
Motor
Tighten the screws with one sheet of paper
inserted between both gears.
Um das Ritzelspiel einzustellen, legen sie zwischen
Hauptzahnrad und Ritzel ein Stueck Papier bevor
sie die Motorschrauben festziehen.
Apply threadlocker(screw cement)
Verwenden sie Schraubensicherungslack
Screw
Cement
TR4059 M3x10
TR4004
Upper Suspension Arm Mount-R
Querl.halter hinten oben
T02059
Ball stud-Long
Kugelkopf lang
TR4059 M3x8
T02087
T08814 M3x5
TR4014
Upper Deck-R
Upperdeck hinten
H393
M4x4
Screw
Cement
TR4059 M3x10
H393 13T
7
TR4059 M3x12
TS4020
Center diff upper plate
Mitteldiff Abdeckung
H393 M4x4 Screw
M4x4 Schraube
...... ... ...............1
TR4059 M3x10 Screw
M3x10 Schraube
...............2
