INSTALLATION ELECTRIQUE
VENTILATEUR INTÉRIEUR
Remarque: Ce modèle de hotte doit être
relié à la terre correctement. Cet article
devrait être installé par un électricien
qualifié selon les lois nationales et locales
en matière d'électricité.

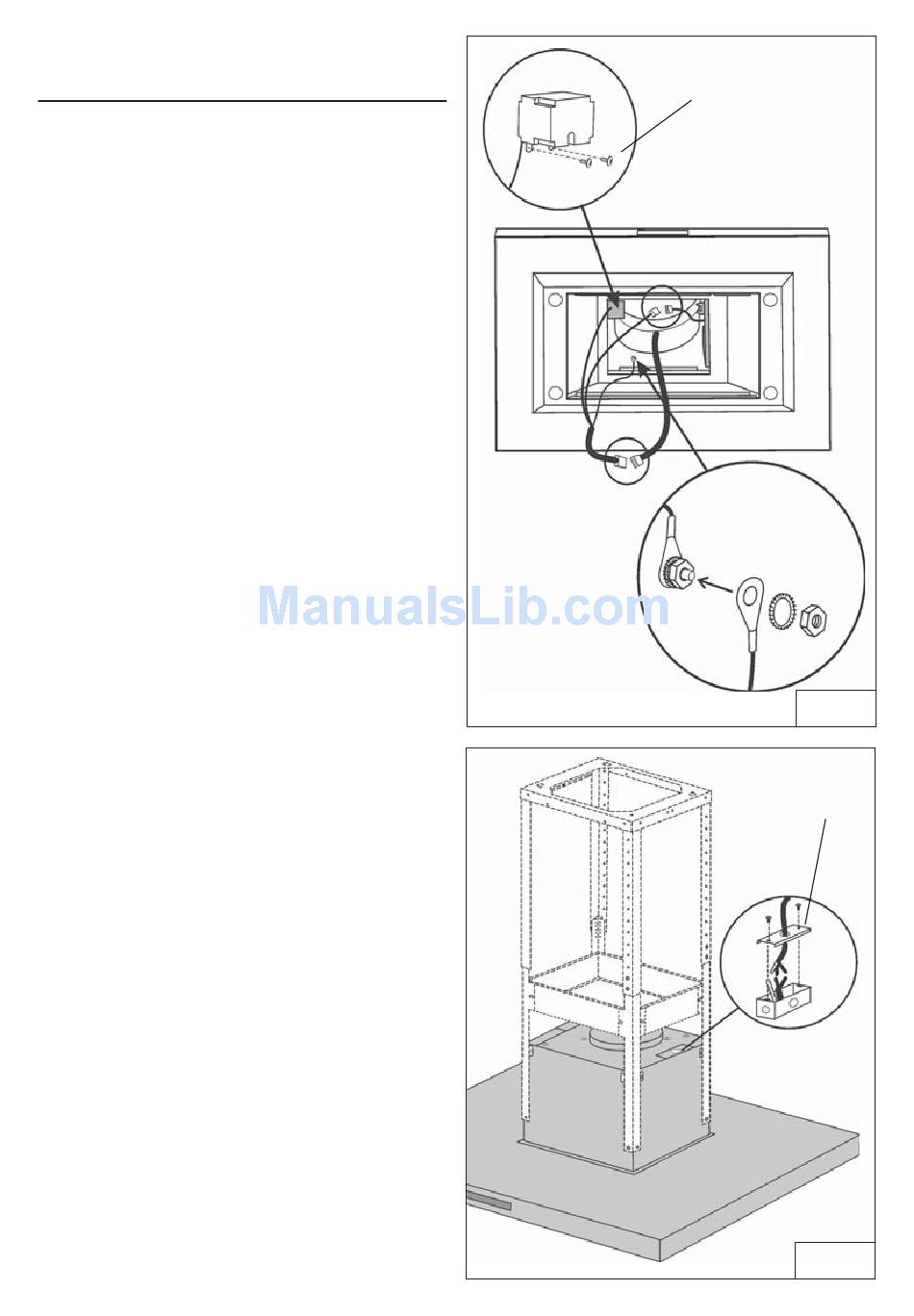

1. Fixer la boîte du condensateur au moyens
des (2) vis 3.9x9.5 mm (Fig.13A).
2. Faire les connexions (B,C, D) (Fig.13).
3. Enlevez le couvercle de la boîte de
connexion électrique. Ouvrez un trou de
la boîte de connexion électrique (Fig.14E).
4. Fixer le "conduit" au boîtier de connexion
à l'aide d'un connecteur approprié pour
ce "conduit".
5. Faites le raccordement électrique. Reliez
le blanc au blanc, le noir au noir et le vert
à la terre.
6. Remettez le couvercle de la boîte de
connexion et les vis. Assurez-vous que
les fils se sont pas coincés entre le
couvercle et la boîte.
A
C
- 46 -
VIS
D'ASSEMBLAGE
3.9x6mm
B
TERRE
D
FIG.13
COUVERCLE DE
LA BOÎTE DE
CONNEXION
E
FIG.14
