INSTALLATION
VENTILATEUR INTÉRIEUR
REMARQUE: Les instructions suivantes
permettent d'installer le ventilateur
intérieur.
Installez cette hotte uniquement avec
le moteur intérieur modèles CBI-290A-
600A ou CBI-600A.

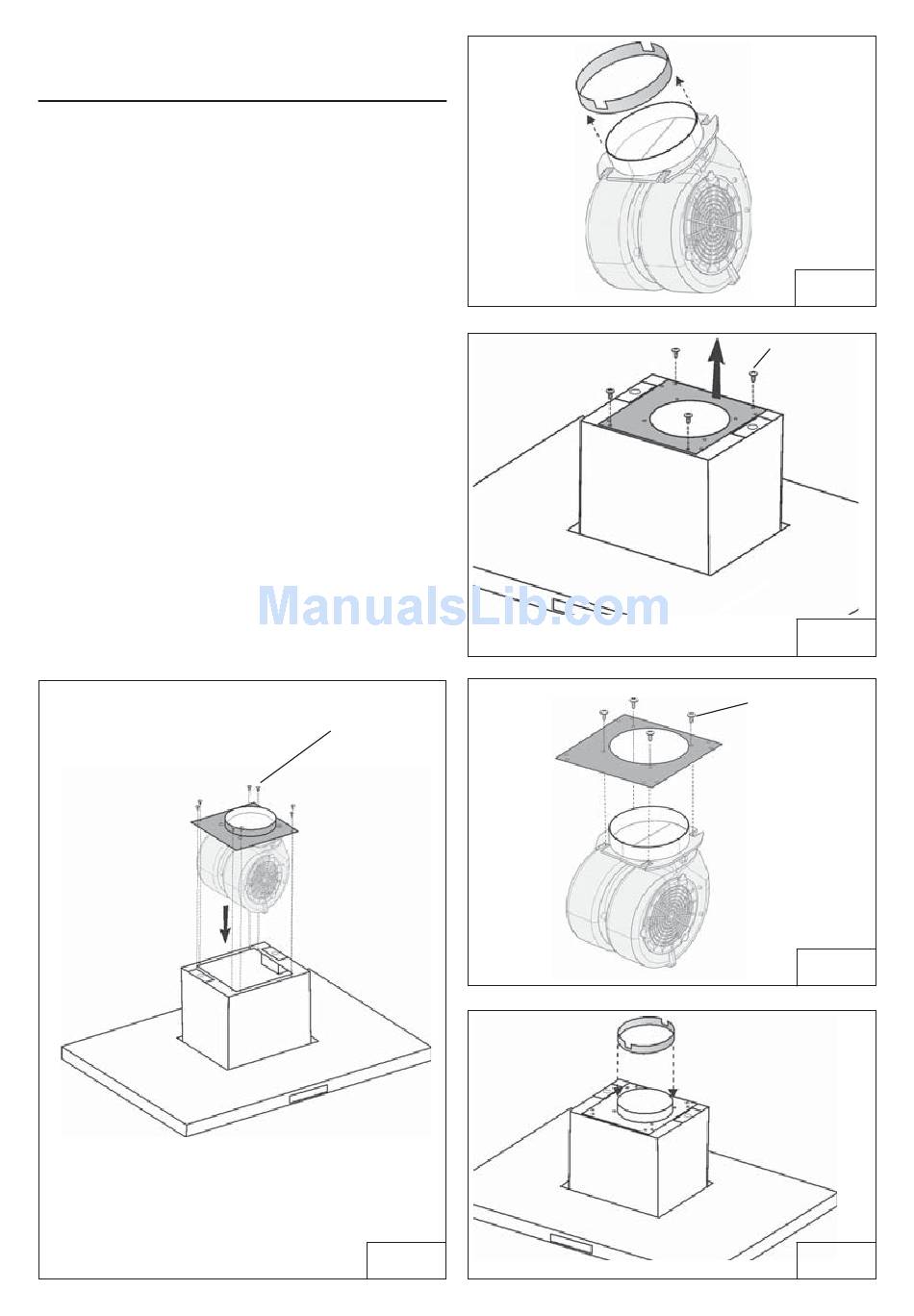

1. Retirez la bride métallique de 6"(15cm)
fourni sur la sortie d'air de la hotte (la
bride peut déjà être pré-installé) (Fig.8).
2. Retirer la plaque du ventilateur en
dévissant les vis (4) 3.9x9.5 mm (Fig.9).
3. Installez le ventilateur intérieur sur la
plaque du ventilateur et fixer à l'aide de
(4) vis (Fig.10).
4. Installer l'ensemble ventilateur au
moyens de (8) vis 3.9x6mm (Fig.11).
5. Placez la bride métallique de 6" (15cm)
fourni sur la sortie d'air de la hotte
(Fig.12).
VIS
D'ASSEMBLAGE
3.9x6mm
FIG. 11
- 45 -
FIG. 8
VIS
D'ASSEMBLAGE
3.9x6mm
FIG. 9
(4) VIS DE
MONTAGE
(en dotacion
avec le moteur)
FIG. 10
FIG. 12
