Quickie
QM-710/715HD/720
BC, SC, MPC / BD, SD, MPD
Supplier:
This manual must be given to the user of
this wheelchair.
User:
Before using this wheelchair read this entire manual and save
for future reference.
Quickie
®
QM-710/715HD/720
BC, SC, MPC / BD, SD, MPD
Distribuidor: Este manual debe ser entregado al pasajero de esta silla de
ruedas.
Pasajero:
Antes de usar esta silla de ruedas, lea este manual en su
totalidad y guárdelo para futura referencia.
Cada una de las sillas se envía con un manual de instrucciones en inglés. El manual en español
o francés está disponible en formato PDF en nuestra página en Internet:
www.SunriseMedical.com. Ingrese a la página del producto específico para descargar el manu-
al, o comuníquese con el proveedor autorizado de Sunrise Medical.
Quickie
®
QM-710/715HD/720
BC, SC, MPC / BD, SD, MPD
Fournisseur: Ce manuel doit être remis à l'utilisateur / utilisatrice de ce
fauteuil roulant.
Utilisateur / Utilisatrice:
Chaque fauteuil est livré avec un manuel d'instructions en anglais. Les versions en espagnol et
en francais sont à ançais est à votre disposition en format PDF sur le site:
www.SunriseMedical.com. Veuillez vous rendre à la page de votre produit pour télécharger le
manuel dans la langue souhaitée, ou contactez un fournisseur agréé Sunrise Medical.
SECTION
Avant d'utiliser ce fauteuil roulant, lisez entière-
ment ce manuel et conservez le pour le consul-
ter ultérieurement.
QM-710/715HD/720
O w n e r ' s M a n u a l
M a n u a l d e I n s t r u c c i o n e s
M o d e d ' e m p l o i
ENGLI SH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the QM-710 and is the answer not in the manual?

Questions and answers

Lenette
March 8, 2025

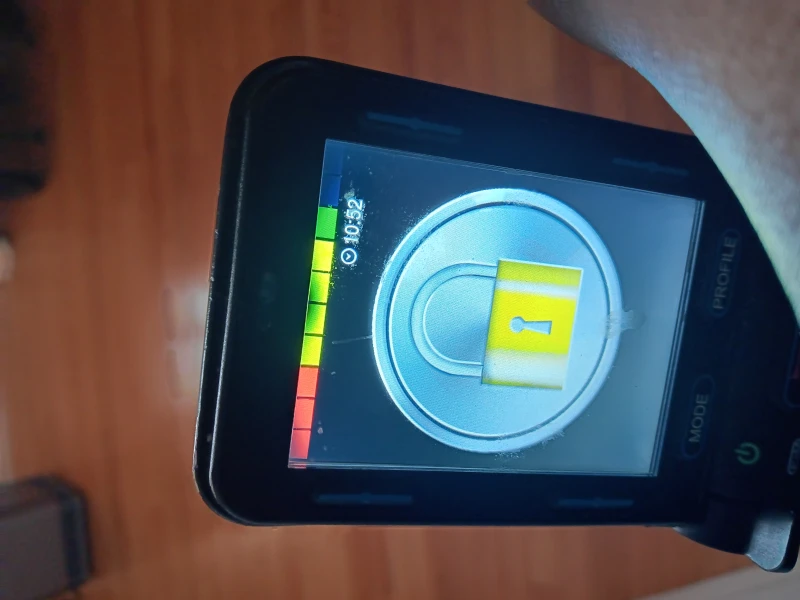

How can I get rid of the picture of a lock on the screen in front of the joystick and can the chair be operated manually?.

User image 67ccd918d3147
0
1 comments:
Mr. Anderson
March 9, 2025

To remove the lock icon from the screen of the Quickie QM-710 joystick, you need to disengage the motor lock. The manual states that the motor lock should only be disengaged when the power to the chair is off. If the motor lock is disengaged while the power is on, the battery charge indicator will flash 9 bars rapidly, and the chair will not operate.

Yes, the chair can be operated manually by disengaging the motor lock. This allows the chair to be pushed manually, which is useful in emergencies or if the batteries fail. However, be aware that in the free-wheel position, the chair will not have brakes.

This answer is automatically generated

0
