Servicemanual / Service manual

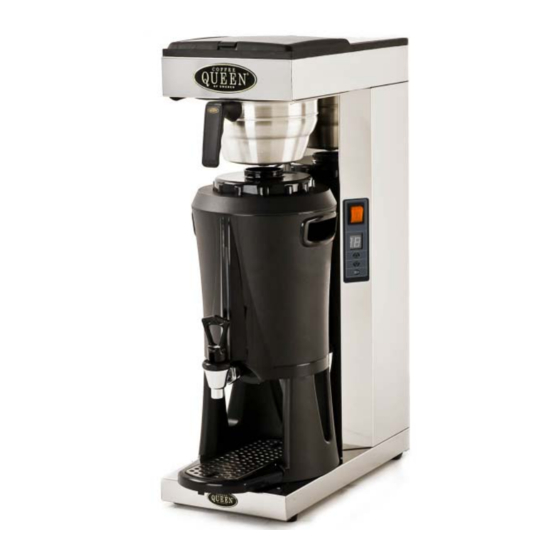

CQ MEGA A GOLD
Kaffebryggare / Coffee brewer
Bryggning i serveringsstation med automatisk vattenpåfyllning
Brewing in serving station with automatic water filling
Din återförsäljare / Your retail dealer
...............................................................................
S-SE-EN
Rev. 091222
...............................................................................
...............................................................................

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CQ MEGA A GOLD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Coffee Queen CQ MEGA A GOLD

Summary of Contents for Coffee Queen CQ MEGA A GOLD

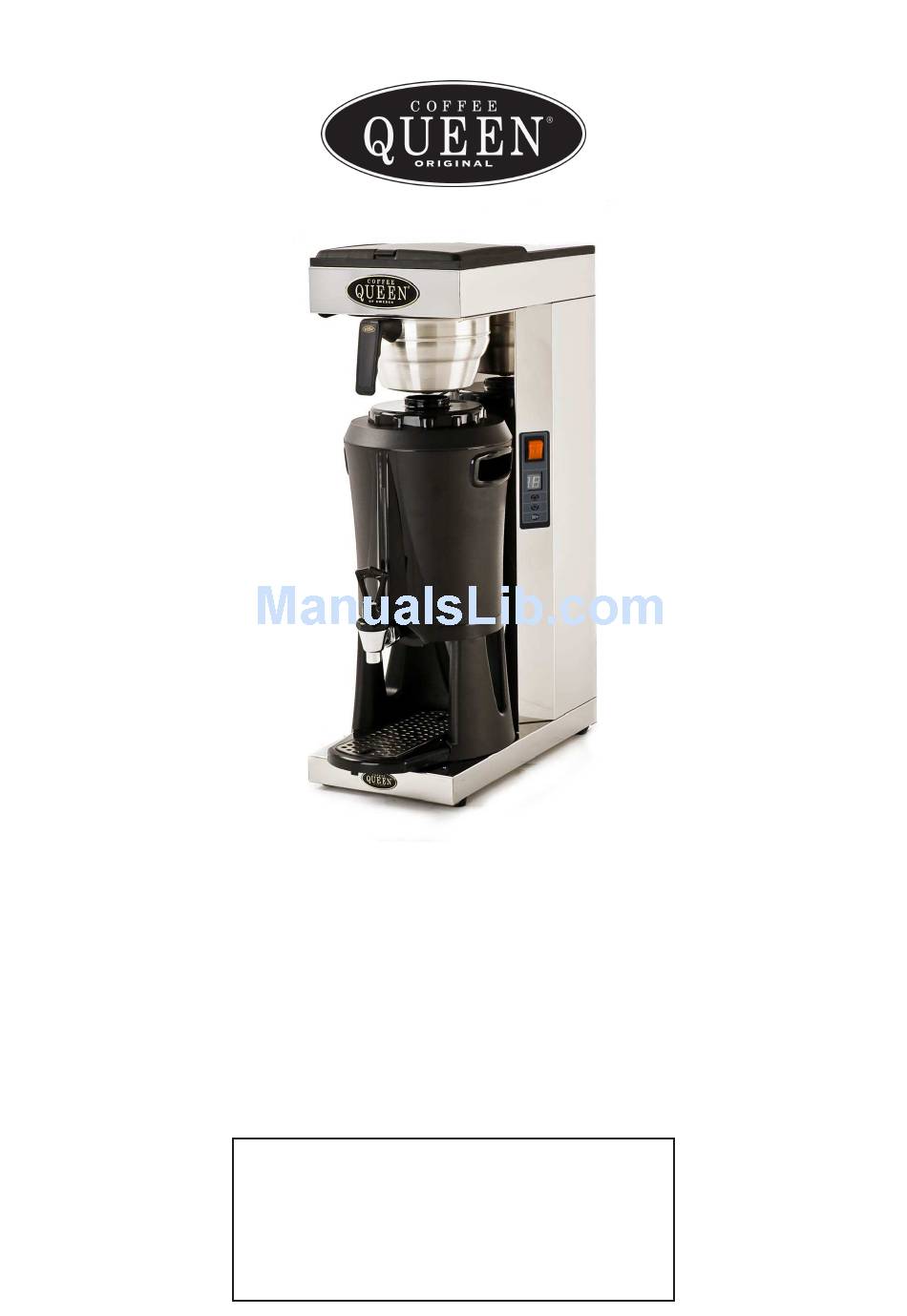

  • Page 1 Servicemanual / Service manual CQ MEGA A GOLD Kaffebryggare / Coffee brewer Bryggning i serveringsstation med automatisk vattenpåfyllning Brewing in serving station with automatic water filling Din återförsäljare / Your retail dealer ................S-SE-EN Rev. 091222 ................................

  • Page 2: Table Of Contents

    1. Innehåll. 1. Innehåll 2. Allmänt 3. Funktionsbeskrivning 4. Installation och igångsättning 5. Skölja och fylla upp vattensystemet 6. Bryggning av kaffe 7- 8 7. Inställning av vattenmängd och bryggtid 8. Skötselråd 10 - 11 9. Viktigt 10. Kontroll / Åtgärd 11.

  • Page 3: Allmänt

    2. Allmänt. MEGA A GOLD Tack för att ni valt en kaffebryggare Mega A Gold med automatisk vattenpåfyllning och som vi hoppas att ni får mycket gläjde av! Maskinen skall anslutas korrekt för Din egen säkerhets skull. Läs igenom bruksanvisningen innan du använder maskinen. Manualen innehåller viktiga instruktioner för en riktig och säker användning av kaffebryggaren.

  • Page 4: Funktionsbeskrivning

    3. Funktionsbeskrivning. MEGA A GOLD PÅ och AV knapp Display Blinkar vid bryggning. Lyser med fast sken när bryggning är klar. Full serveringsstation 17 koppar. Val av antal koppar min.4 - max.17koppar. Startar bryggningen Funktionsbeskrivning Kaffebryggare för automatisk vattenpåfyllning. I tanken finns en flottör som aktiverar en mikrobrytare när vatten fylls på. Mikrobrytaren aktiverar i sin tur bryggelementet och bryggningen startar.

  • Page 5: Installation Och Igångsättning

    4. Installation och igångsättning. MEGA A GOLD 4.1. Placera maskinen på ett plant och vattentätt underlag. 4.2. Anslut till Kallvattenledning med den medföljande slangen. Anslut lämpligen till en avstängningskran. Trycket ska vara 14,5 - 72,5 PSI (1 - 5bar) För en bra funktion 4.3.

  • Page 6: Skölja Och Fylla Upp Vattensystemet

    5. Skölja och fylla upp vattensystemet. MEGA A GOLD 5.1. Gör första bryggningen med endast vatten. Detta för att rensa och fylla upp systemet Sätt filterhållaren på plats utan filter och kaffe. OBS! Gör inte justeringar av vattenmängden i serveringsstationen efter den första bryggningen med endast vatten.

  • Page 7: Bryggning Av Kaffe

    6. Bryggning av kaffe. MEGA A GOLD 6.1. Placera ett 90mm filter i filterhållaren. 6.2. Häll i en portion kaffe 100 - 125 gram för full bryggning . (malning mellan kok och brygg) s.k.restaurangmalning. Bred ut kaffet jämnt i filtret. 6.3.

  • Page 8: Bryggning Av Kaffe

    6. Bryggning av kaffe. MEGA A GOLD 6.5. Bryggning klar. Under tiden som maskinen brygger kaffe blinkar displayen. När bryggningen är klar lyser displayen med ett fast sken och du hör en signal. Kaffet är klart! 6.6. Välja hel eller halv bryggning i serveringsstationen. Kaffebryggaren är förprogrammerad att vid uppstart brygga en 2,5 liters serveringsstation med kaffe.

  • Page 9: Inställning Av Vattenmängd Och Bryggtid

    7. Inställning av vattenmängd och bryggtid MEGA A GOLD 7.1. Om vattenmängden är fel: Justera med hjälp av den elektroniska knappsatsen. 7.1.1 Tryck ned knapparna samtidigt i mer än 5 sekunder tills du hör 2 ljudsignaler. displayen visar 0. 7.1.2 Öka eller minska vattenmängd/inloppstid 1 steg 5%.

  • Page 10: Skötselråd

    8. Skötselråd MEGA A GOLD Varje vecka Avkalkning. Häll 50 ml avkalkningsmedel för kaffemaskiner i kannan och fyll den helt med kallt vatten. Häll sedan blandningen av vatten och avkalkningsmedel i maskinen och genomför en bryggning utan pappersfilter och kaffe i filterhållaren. LÅT MEDLET VERKA I 30 MIN.

  • Page 11: Viktigt

    9. Viktigt MEGA A GOLD Viktigt! Gör inte ingrepp i bryggaren. Felaktiga åtgärder kan leda till personskador och funktionsfel. Bryggaren bör stå på ett plant underlag för att den skall arbeta tillfredsställande. Bryggaren skall placeras på ett vattentätt underlag så att eventuellt utläckande vatten blir synligt.

  • Page 12: Kontroll/Åtgärd

    10. Kontroll/Åtgärd. MEGA A GOLD Symptom Kontroll/Åtgärd. A. Strömbrytaren tänds inte. 1. Kontrollera anslutningen till vägguttaget. 2. Kontrollera säkringen till väggutaget (10 amp). 3. Kontrollera anslutningen till strömbrytare . B. Bryggaren ångar kraftigt. 1. Maskinen kan vara i behov av avkalkning. 2.

  • Page 13: Elschema

    11. Elschema MEGA A GOLD MEGA A Mega A B1 Huvudbrytare/brytare för element E1 B2 Mikrobrytare för element E2 B3 Aut. Överhettningsskydd för element E2 E1 Underhållsvärmeelement B4 Man. Överhettningsskydd för element E2 Bryggelement S1 Signallampa för brytare B1 V1 Magnetventil för vattenpåfyllning...

  • Page 14: Sprängskiss Maskin

    12. Sprängskiss maskin MEGA A GOLD Tank Flottör Lock Hållare för mikro- brytare...

  • Page 15: Sprängskiss Serveringsstation

    12. Sprängskiss. Serveringsstation 2,5 liter...

  • Page 16: Reservdelsförteckning

    13. Reservdelsförteckning. MEGA A GOLD Benämning Beställn. nr. Detalj.nr. Antal detaljer Lock 1204012 1204013 Hetvattenslang 1505041 Spridarmunstycke 1204016 Plasttank kompl. 1204015 Tank, flottör, sil, lock, hållare mikrobryt. Mikrobrytare 160821 Dräneringsslang 1505062 Inloppsslang 1505022 Överhettningsskydd 160212-03 Kallvattenslang kompl. 1031503 Bryggelement kpl. 1205101 Slangklämma 16,4 140339...
  • Page 17 1. Table of contents. 1. Table of contents 2. General. 3. Functions 4. Installation and start 5. Rinsing and filling up water system 6. Brewing of coffee 22- 23 7. Adjusting water amount and brewing time 8. Maintenance 9. Important 10.

  • Page 18: General

    2. General. MEGA A GOLD We congratulate to your choice of a coffee brewer Mega A Gold Please read this manual before you take the machine into operation for the first time. The manual contains important instructions for a safe and proper use of the machine. Always keep this manual within reach for the user! The Coffee brewer is equipped with a key pad for automatic water filling.

  • Page 19: Functions

    3. Functions. MEGA A GOLD ON - OFF button Display is blinking when brewing. Full serving station 17 cups.or choose amounts of cups. Starts brewing Instructions Coffee machine for automatic water filling. In the tank there is a float which activates a microswitch when water is filled. Microswitch activates element unit and brewing starts.

  • Page 20: Installation And Start

    4. Installation and start. MEGA A GOLD 4.1. Place the machine on a flat level and waterproof surface. 4.2. Connect to cold water feed with connection tube supplied. Connection to a closable valve is recommended. Water pressure shall be 14,5 - 72,5 PSI (1 - 5 bar) for a correct operation 4.3.

  • Page 21: Rinsing And Filling Up Water System

    5. Rinsing and filling up water system. MEGA A GOLD 5.1. Do the first brewing with only water . Place filter holder without filter and coffee. Note! Do not make any adjustments of water volume in serving station, after the first brewing with water only! When first brewing, the machine will fill up water system.

  • Page 22: Brewing Of Coffee

    6. Brewing of coffee. MEGA A GOLD 6.1. Place a 90 mm filter in the filter holder. 6.2. Add coffee 100 - 125 gram restaurant / catering grounded coffee). Make sure that the coffee is evenly spread. 6.3. Place the filter holder. 6.4.
  • Page 23 6. Brewing of coffee. MEGA A GOLD 6.5. Brewing ready. During the brewing display is blinking. When brewing is ready you hear a signal and the display will lit. Coffee Ready! 6.6. Brew a full or a half serving station of coffee. When first starting up coffee brewer the coffee brewer is programmed to brew a full serving station (2,5 litres) of coffee.

  • Page 24: Adjusting Water Amount And Brewing Time

    7. Adjusting water amount and brewing time. MEGA A GOLD 7.1. If the amount of water is wrong: Adjust. 7.1.1 Press the buttons at same time in 5 seconds. The buzzer beeps twice. Display shows 0. 7.1.2 Increase decrease amount of water. 1 step = 5%.

  • Page 25: Maintenance

    8. Maintenance. MEGA A GOLD Each week. Deliming. Pour 50 ml deliming liquid in the pot and fill it up with cold water. Pour the mixture in the machine and proceed with a brewing without filter and coffee. ALLOW DELIMING LIQUID TAKE EFFECT IN 30 MINUTES. Empty and wash the serving station.

  • Page 26: Important

    9. Important. MEGA A GOLD Important Do not do anything to the brewer. Inappropriate action can lead to personal injury and faults. The brewer should stand on a level surface to work satisfactorily. The brewer must be placed on a waterproof surface so that any water leakage is visible. Make sure that kinks are not formed in the connection hose when the brewer is pushed into place.

  • Page 27: Possible Solutions

    10. Possible solutions. MEGA A GOLD Fault Possible Solution A. Switch does not light. 1. Check plug connection to wall socket. 2. Check fuse in plug. B. Brewer omits excess steam. 1. Machine may require deliming. 2. Spray nozzel may need unblocking. 3.

  • Page 28: Electrical Diagram

    11. Electrical diagram MEGA A GOLD MEGA A MEGA A B1 Main switch/switch for element E1 B2 Microswitch for element E2 E1 Hot plate element B3 Aut. High limit for element E2 E2 Brewing element B4 Man. High limit for element E2 V1 Solenoid for waterfilling S1 Lamp for switch B1...
  • Page 29 12. Exploded View machine MEGA A GOLD Tank Float Strainer Cover Holder, micro switch...

  • Page 30: Exploded View

    12. Exploded View. Serving station 2,5 litre...
  • Page 31 13. Spare parts list. MEGA A GOLD Description Art. no. Detail no. amount per unit 1204012 Cover 1204013 Strainer 1505041 Hot water hose 1204016 Spray nozzle 1204015 Plastic tank complete Tank, Float, Strainer, Cover, Holder micro sw. Micro switch 160821 1505062 Drain hose Inlet hose...
  • Page 32 CQ MEGA A GOLD Gäller endast Sverige / Sweden only Garantibestämmelser 2 års garanti på delar. Gäller för bristfälligheter i konstruktion, material eller tillverkning. För att garantin skall gälla förutsättes att skötselinstruktionerna har följts, att skälig aktsamhet har iakttagits och att felanmälan har gjorts utan dröjsmål, samt att berörd utrustning inte använts i avvaktan på...
