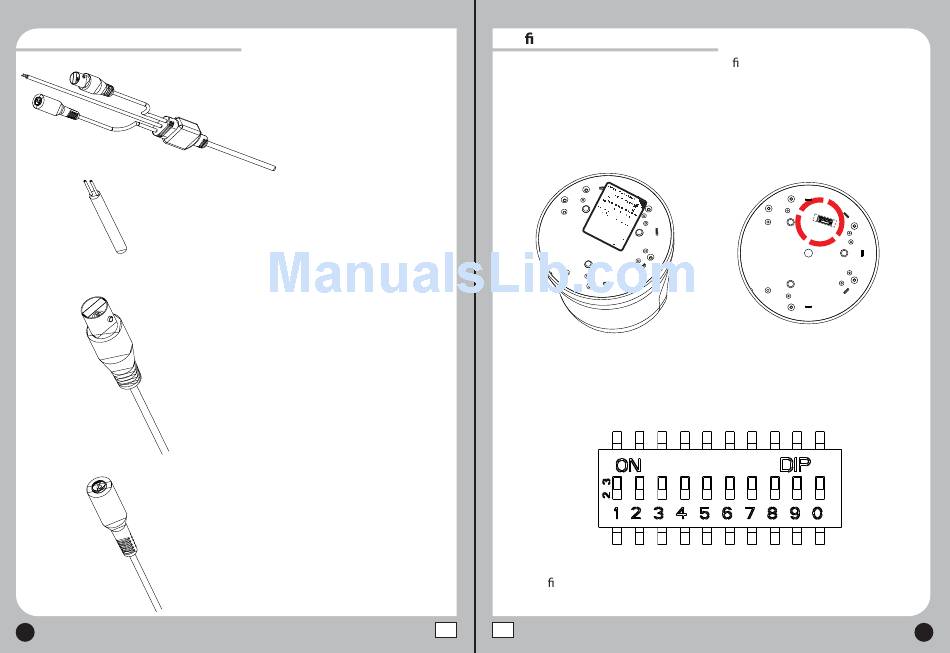

Conexión del Cable
17
El cable incluye poder,
RS-485 y salida de vídeo.
La interfaz RS-485 consta de
dos cables:
Color púrpura es 485 A/+
Color gris es 485 B/-
interfaz de salida de video
Interface de poder:
necesita conectar +12V DC
adentro es (+), afuera es (-).
Con guración del interruptor DIP
Con el interruptor DIP usted puede con gurar la dirección,
el protocolo y la velocidad de transmisión de la cámara.
1-Modelos PI
La unidad DIP estará ubicada debajo de la etiqueta en el
montaje para el techo.
2-Modelos PZ/PA
La unidad DIP esta ubicada en el tablero de la cámara
debajo de la cubierta plástica.
Para con gurar la dirección, protocolo y velocidad de
transmisión con el interruptor DIP use los siguientes valores:
ES ES
18
