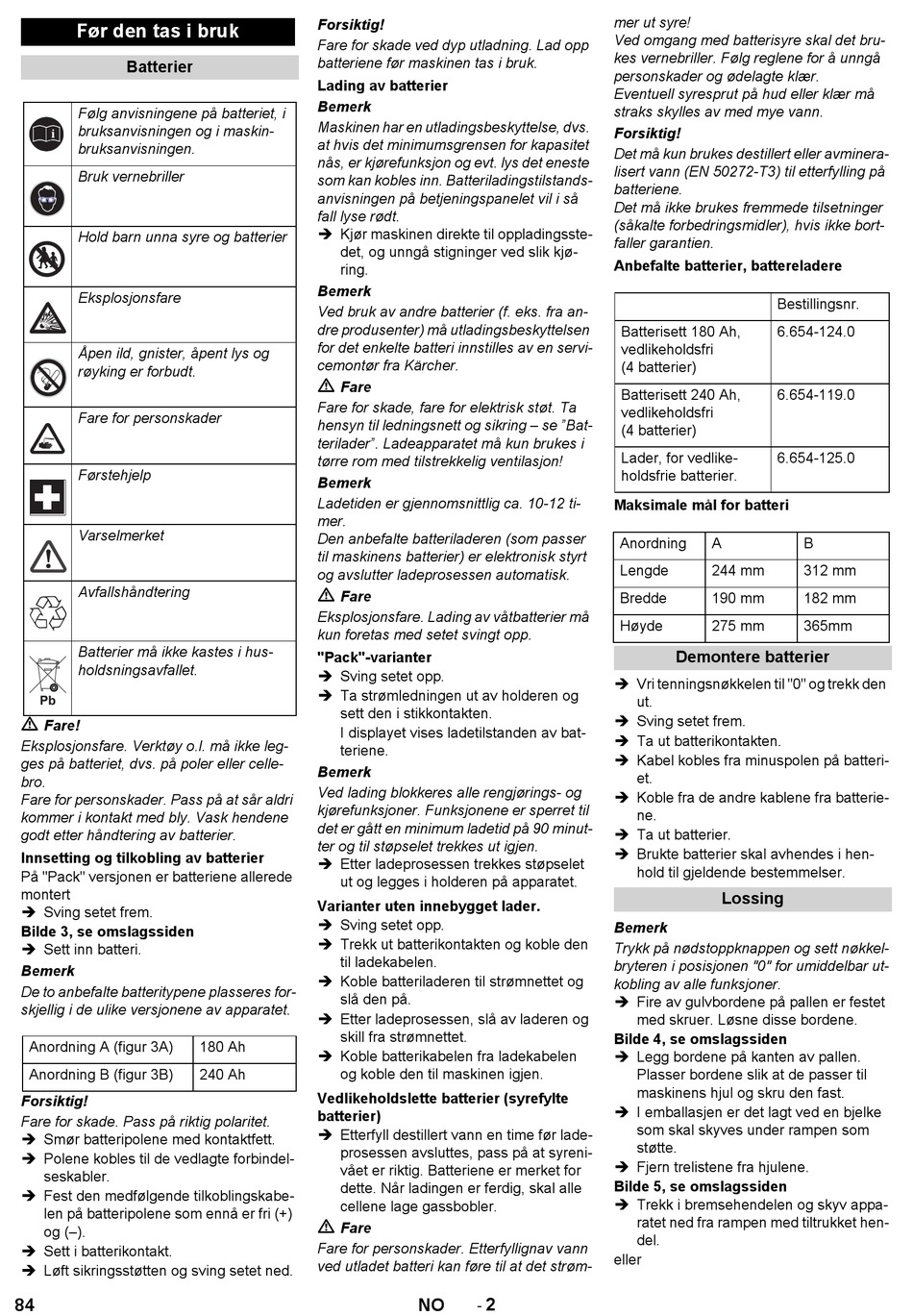

Kärcher B 90 R Manual page 84

Før den tas i bruk
Batterier
Følg anvisningene på batteriet, i
bruksanvisningen og i maskin-
bruksanvisningen.
Bruk vernebriller
Hold barn unna syre og batterier
Eksplosjonsfare
Åpen ild, gnister, åpent lys og
røyking er forbudt.
Fare for personskader
Førstehjelp
Varselmerket
Avfallshåndtering
Batterier må ikke kastes i hus-
holdsningsavfallet.
Fare!
Eksplosjonsfare. Verktøy o.l. må ikke leg-
ges på batteriet, dvs. på poler eller celle-
bro.
Fare for personskader. Pass på at sår aldri
kommer i kontakt med bly. Vask hendene
godt etter håndtering av batterier.
Innsetting og tilkobling av batterier
På "Pack" versjonen er batteriene allerede
montert
 Sving setet frem.
Bilde 3, se omslagssiden
 Sett inn batteri.
Bemerk
De to anbefalte batteritypene plasseres for-
skjellig i de ulike versjonene av apparatet.
Anordning A (figur 3A)
Anordning B (figur 3B)
Forsiktig!
Fare for skade. Pass på riktig polaritet.
 Smør batteripolene med kontaktfett.
 Polene kobles til de vedlagte forbindel-
seskabler.
 Fest den medfølgende tilkoblingskabe-
len på batteripolene som ennå er fri (+)
og (–).
 Sett i batterikontakt.
 Løft sikringsstøtten og sving setet ned.
84
Forsiktig!
Fare for skade ved dyp utladning. Lad opp
batteriene før maskinen tas i bruk.
Lading av batterier
Bemerk
Maskinen har en utladingsbeskyttelse, dvs.
at hvis det minimumsgrensen for kapasitet
nås, er kjørefunksjon og evt. lys det eneste
som kan kobles inn. Batteriladingstilstands-
anvisningen på betjeningspanelet vil i så
fall lyse rødt.
 Kjør maskinen direkte til oppladingsste-
det, og unngå stigninger ved slik kjø-
ring.
Bemerk
Ved bruk av andre batterier (f. eks. fra an-
dre produsenter) må utladingsbeskyttelsen
for det enkelte batteri innstilles av en servi-
cemontør fra Kärcher.
Fare
Fare for skade, fare for elektrisk støt. Ta
hensyn til ledningsnett og sikring – se "Bat-
terilader". Ladeapparatet må kun brukes i
tørre rom med tilstrekkelig ventilasjon!
Bemerk
Ladetiden er gjennomsnittlig ca. 10-12 ti-
mer.
Den anbefalte batteriladeren (som passer
til maskinens batterier) er elektronisk styrt
og avslutter ladeprosessen automatisk.
Fare
Eksplosjonsfare. Lading av våtbatterier må
kun foretas med setet svingt opp.
"Pack"-varianter
 Sving setet opp.
 Ta strømledningen ut av holderen og
sett den i stikkontakten.
I displayet vises ladetilstanden av bat-
teriene.
Bemerk
Ved lading blokkeres alle rengjørings- og
kjørefunksjoner. Funksjonene er sperret til
det er gått en minimum ladetid på 90 minut-
ter og til støpselet trekkes ut igjen.
 Etter ladeprosessen trekkes støpselet
ut og legges i holderen på apparatet.
Varianter uten innebygget lader.
 Sving setet opp.
 Trekk ut batterikontakten og koble den
til ladekabelen.
 Koble batteriladeren til strømnettet og
slå den på.
 Etter ladeprosessen, slå av laderen og
skill fra strømnettet.
180 Ah
 Koble batterikabelen fra ladekabelen
240 Ah og koble den til maskinen igjen.
Vedlikeholdslette batterier (syrefylte
batterier)
 Etterfyll destillert vann en time før lade-
prosessen avsluttes, pass på at syreni-
vået er riktig. Batteriene er merket for
dette. Når ladingen er ferdig, skal alle
cellene lage gassbobler.
Fare
Fare for personskader. Etterfyllignav vann
ved utladet batteri kan føre til at det strøm-
2
-
NO
mer ut syre!
Ved omgang med batterisyre skal det bru-
kes vernebriller. Følg reglene for å unngå
personskader og ødelagte klær.
Eventuell syresprut på hud eller klær må
straks skylles av med mye vann.
Forsiktig!
Det må kun brukes destillert eller avminera-
lisert vann (EN 50272-T3) til etterfylling på
batteriene.
Det må ikke brukes fremmede tilsetninger
(såkalte forbedringsmidler), hvis ikke bort-
faller garantien.
Anbefalte batterier, battereladere
Bestillingsnr.
Batterisett 180 Ah, 6.654-124.0
vedlikeholdsfri
(4 batterier)
Batterisett 240 Ah, 6.654-119.0
vedlikeholdsfri
(4 batterier)
Lader, for vedlike- 6.654-125.0
holdsfrie batterier.
Maksimale mål for batteri
Anordning A
Lengde 244 mm
Bredde 190 mm
Høyde 275 mm
Demontere batterier
 Vri tenningsnøkkelen til "0" og trekk den
ut.
 Sving setet frem.
 Ta ut batterikontakten.
 Kabel kobles fra minuspolen på batteri-
et.
 Koble fra de andre kablene fra batterie-
ne.
 Ta ut batterier.
 Brukte batterier skal avhendes i hen-
hold til gjeldende bestemmelser.
Lossing
Bemerk
Trykk på nødstoppknappen og sett nøkkel-
bryteren i posisjonen "0" for umiddelbar ut-
kobling av alle funksjoner.
 Fire av gulvbordene på pallen er festet
med skruer. Løsne disse bordene.
Bilde 4, se omslagssiden
 Legg bordene på kanten av pallen.
Plasser bordene slik at de passer til
maskinens hjul og skru den fast.
 I emballasjen er det lagt ved en bjelke
som skal skyves under rampen som
støtte.
 Fjern trelistene fra hjulene.
Bilde 5, se omslagssiden
 Trekk i bremsehendelen og skyv appa-
ratet ned fra rampen med tiltrukket hen-
del.
eller
B
312 mm
182 mm
365mm
