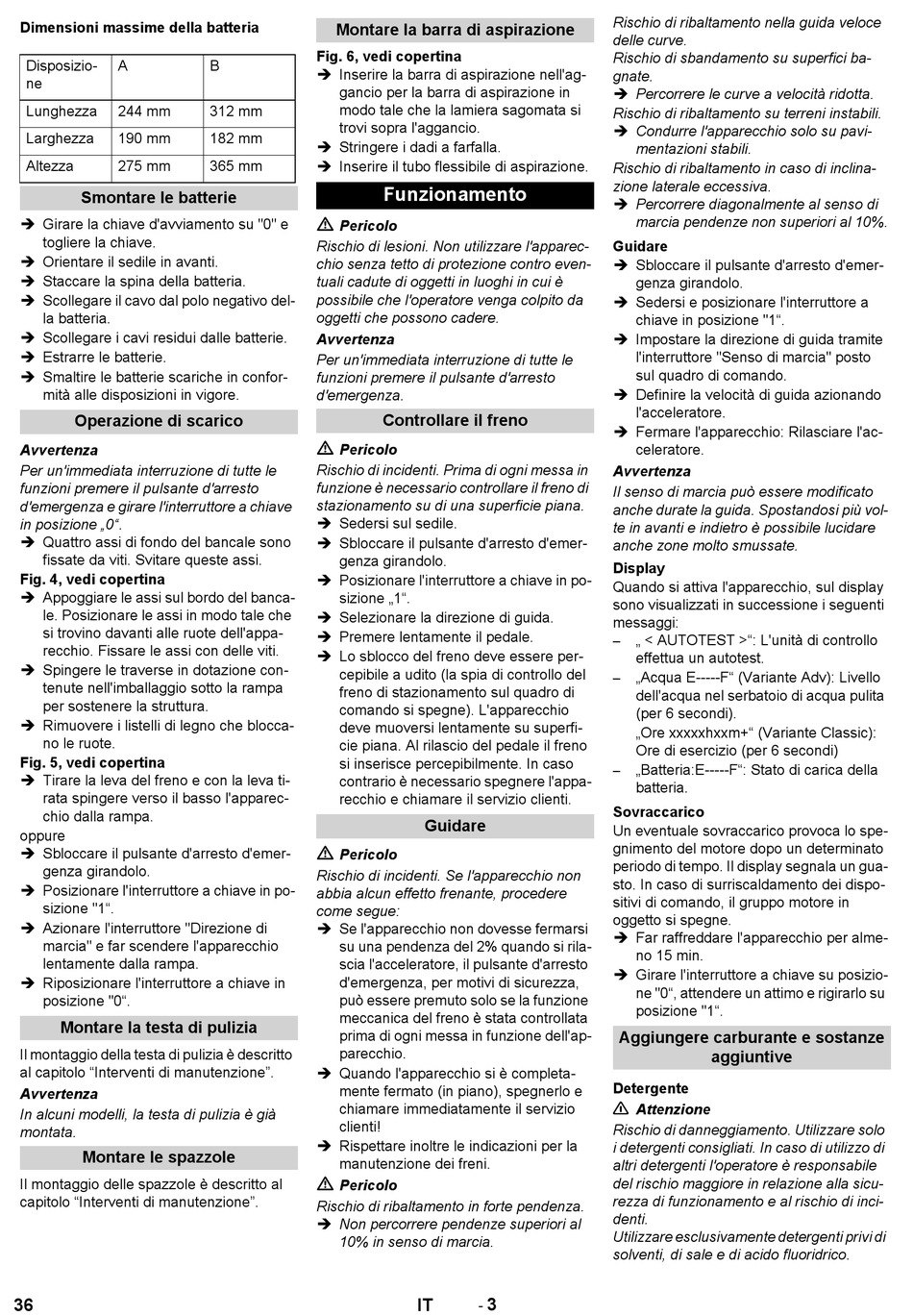

Kärcher B 90 R Manual page 36

Dimensioni massime della batteria
Disposizio- A
ne
Lunghezza 244 mm
Larghezza 190 mm
Altezza 275 mm
Smontare le batterie
 Girare la chiave d'avviamento su "0" e
togliere la chiave.
 Orientare il sedile in avanti.
 Staccare la spina della batteria.
 Scollegare il cavo dal polo negativo del-
la batteria.
 Scollegare i cavi residui dalle batterie.
 Estrarre le batterie.
 Smaltire le batterie scariche in confor-
mità alle disposizioni in vigore.
Operazione di scarico
Avvertenza
Per un'immediata interruzione di tutte le
funzioni premere il pulsante d'arresto
d'emergenza e girare l'interruttore a chiave
in posizione „0".
 Quattro assi di fondo del bancale sono
fissate da viti. Svitare queste assi.
Fig. 4, vedi copertina
 Appoggiare le assi sul bordo del banca-
le. Posizionare le assi in modo tale che
si trovino davanti alle ruote dell'appa-
recchio. Fissare le assi con delle viti.
 Spingere le traverse in dotazione con-
tenute nell'imballaggio sotto la rampa
per sostenere la struttura.
 Rimuovere i listelli di legno che blocca-
no le ruote.
Fig. 5, vedi copertina
 Tirare la leva del freno e con la leva ti-
rata spingere verso il basso l'apparec-
chio dalla rampa.
oppure
 Sbloccare il pulsante d'arresto d'emer-
genza girandolo.
 Posizionare l'interruttore a chiave in po-
sizione "1".
 Azionare l'interruttore "Direzione di
marcia" e far scendere l'apparecchio
lentamente dalla rampa.
 Riposizionare l'interruttore a chiave in
posizione "0".
Montare la testa di pulizia
Il montaggio della testa di pulizia è descritto
al capitolo "Interventi di manutenzione".
Avvertenza
In alcuni modelli, la testa di pulizia è già
montata.
Montare le spazzole
Il montaggio delle spazzole è descritto al
capitolo "Interventi di manutenzione".
36
Montare la barra di aspirazione
Fig. 6, vedi copertina
B
 Inserire la barra di aspirazione nell'ag-
gancio per la barra di aspirazione in
modo tale che la lamiera sagomata si
312 mm
trovi sopra l'aggancio.
182 mm
 Stringere i dadi a farfalla.
365 mm
 Inserire il tubo flessibile di aspirazione.
Pericolo
Rischio di lesioni. Non utilizzare l'apparec-
chio senza tetto di protezione contro even-
tuali cadute di oggetti in luoghi in cui è
possibile che l'operatore venga colpito da
oggetti che possono cadere.
Avvertenza
Per un'immediata interruzione di tutte le
funzioni premere il pulsante d'arresto
d'emergenza.
Pericolo
Rischio di incidenti. Prima di ogni messa in
funzione è necessario controllare il freno di
stazionamento su di una superficie piana.
 Sedersi sul sedile.
 Sbloccare il pulsante d'arresto d'emer-
genza girandolo.
 Posizionare l'interruttore a chiave in po-
sizione „1".
 Selezionare la direzione di guida.
 Premere lentamente il pedale.
 Lo sblocco del freno deve essere per-
cepibile a udito (la spia di controllo del
freno di stazionamento sul quadro di
comando si spegne). L'apparecchio
deve muoversi lentamente su superfi-
cie piana. Al rilascio del pedale il freno
si inserisce percepibilmente. In caso
contrario è necessario spegnere l'appa-
recchio e chiamare il servizio clienti.
Pericolo
Rischio di incidenti. Se l'apparecchio non
abbia alcun effetto frenante, procedere
come segue:
 Se l'apparecchio non dovesse fermarsi
su una pendenza del 2% quando si rila-
scia l'acceleratore, il pulsante d'arresto
d'emergenza, per motivi di sicurezza,
può essere premuto solo se la funzione
meccanica del freno è stata controllata
prima di ogni messa in funzione dell'ap-
parecchio.
 Quando l'apparecchio si è completa-
mente fermato (in piano), spegnerlo e
chiamare immediatamente il servizio
clienti!
 Rispettare inoltre le indicazioni per la
manutenzione dei freni.
Pericolo
Rischio di ribaltamento in forte pendenza.
 Non percorrere pendenze superiori al
10% in senso di marcia.
Funzionamento
Controllare il freno
Guidare
3
-
IT
Rischio di ribaltamento nella guida veloce
delle curve.
Rischio di sbandamento su superfici ba-
gnate.
 Percorrere le curve a velocità ridotta.
Rischio di ribaltamento su terreni instabili.
 Condurre l'apparecchio solo su pavi-
mentazioni stabili.
Rischio di ribaltamento in caso di inclina-
zione laterale eccessiva.
 Percorrere diagonalmente al senso di
marcia pendenze non superiori al 10%.
Guidare
 Sbloccare il pulsante d'arresto d'emer-
genza girandolo.
 Sedersi e posizionare l'interruttore a
chiave in posizione "1".
 Impostare la direzione di guida tramite
l'interruttore "Senso di marcia" posto
sul quadro di comando.
 Definire la velocità di guida azionando
l'acceleratore.
 Fermare l'apparecchio: Rilasciare l'ac-
celeratore.
Avvertenza
Il senso di marcia può essere modificato
anche durate la guida. Spostandosi più vol-
te in avanti e indietro è possibile lucidare
anche zone molto smussate.
Display
Quando si attiva l'apparecchio, sul display
sono visualizzati in successione i seguenti
messaggi:
„ < AUTOTEST >": L'unità di controllo
–
effettua un autotest.
„Acqua E-----F" (Variante Adv): Livello
–
dell'acqua nel serbatoio di acqua pulita
(per 6 secondi).
„Ore xxxxxhxxm+" (Variante Classic):
Ore di esercizio (per 6 secondi)
„Batteria:E-----F": Stato di carica della
–
batteria.
Sovraccarico
Un eventuale sovraccarico provoca lo spe-
gnimento del motore dopo un determinato
periodo di tempo. Il display segnala un gua-
sto. In caso di surriscaldamento dei dispo-
sitivi di comando, il gruppo motore in
oggetto si spegne.
 Far raffreddare l'apparecchio per alme-
no 15 min.
 Girare l'interruttore a chiave su posizio-
ne "0", attendere un attimo e rigirarlo su
posizione "1".
Aggiungere carburante e sostanze
aggiuntive
Detergente
Attenzione
Rischio di danneggiamento. Utilizzare solo
i detergenti consigliati. In caso di utilizzo di
altri detergenti l'operatore è responsabile
del rischio maggiore in relazione alla sicu-
rezza di funzionamento e al rischio di inci-
denti.
Utilizzare esclusivamente detergenti privi di
solventi, di sale e di acido fluoridrico.
