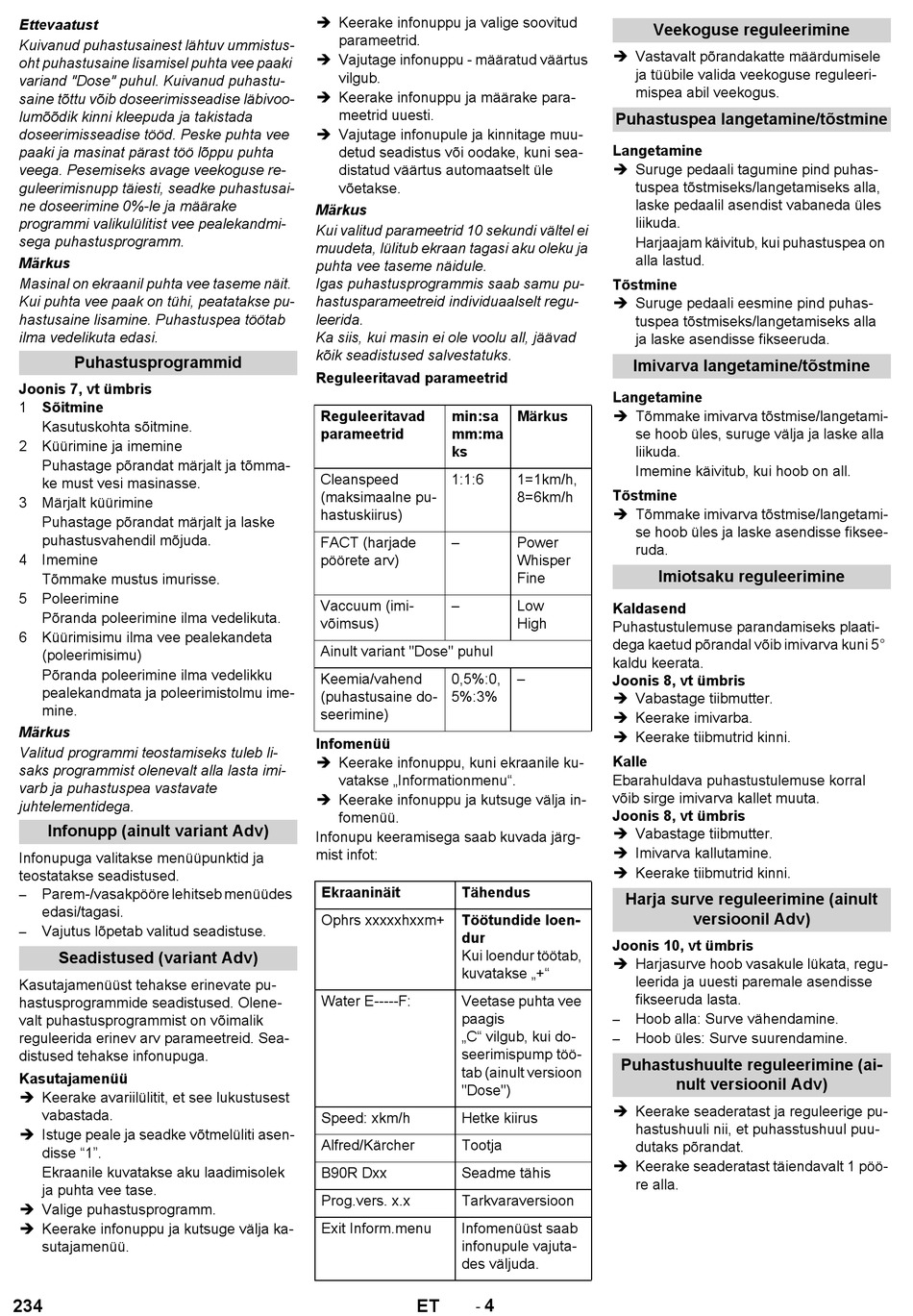

Kärcher B 90 R Manual page 234

Ettevaatust
Kuivanud puhastusainest lähtuv ummistus-
oht puhastusaine lisamisel puhta vee paaki
variand "Dose" puhul. Kuivanud puhastu-
saine tõttu võib doseerimisseadise läbivoo-
lumõõdik kinni kleepuda ja takistada
doseerimisseadise tööd. Peske puhta vee
paaki ja masinat pärast töö lõppu puhta
veega. Pesemiseks avage veekoguse re-
guleerimisnupp täiesti, seadke puhastusai-
ne doseerimine 0%-le ja määrake
programmi valikulülitist vee pealekandmi-
sega puhastusprogramm.
Märkus
Masinal on ekraanil puhta vee taseme näit.
Kui puhta vee paak on tühi, peatatakse pu-
hastusaine lisamine. Puhastuspea töötab
ilma vedelikuta edasi.
Puhastusprogrammid
Joonis 7, vt ümbris
1 Sõitmine
Kasutuskohta sõitmine.
2 Küürimine ja imemine
Puhastage põrandat märjalt ja tõmma-
ke must vesi masinasse.
3 Märjalt küürimine
Puhastage põrandat märjalt ja laske
puhastusvahendil mõjuda.
4 Imemine
Tõmmake mustus imurisse.
5 Poleerimine
Põranda poleerimine ilma vedelikuta.
6 Küürimisimu ilma vee pealekandeta
(poleerimisimu)
Põranda poleerimine ilma vedelikku
pealekandmata ja poleerimistolmu ime-
mine.
Märkus
Valitud programmi teostamiseks tuleb li-
saks programmist olenevalt alla lasta imi-
varb ja puhastuspea vastavate
juhtelementidega.
Infonupp (ainult variant Adv)
Infonupuga valitakse menüüpunktid ja
teostatakse seadistused.
Parem-/vasakpööre lehitseb menüüdes
–
edasi/tagasi.
Vajutus lõpetab valitud seadistuse.
–
Seadistused (variant Adv)
Kasutajamenüüst tehakse erinevate pu-
hastusprogrammide seadistused. Olene-
valt puhastusprogrammist on võimalik
reguleerida erinev arv parameetreid. Sea-
distused tehakse infonupuga.
Kasutajamenüü
 Keerake avariilülitit, et see lukustusest
vabastada.
 Istuge peale ja seadke võtmelüliti asen-
disse "1".
Ekraanile kuvatakse aku laadimisolek
ja puhta vee tase.
 Valige puhastusprogramm.
 Keerake infonuppu ja kutsuge välja ka-
sutajamenüü.
234
 Keerake infonuppu ja valige soovitud
parameetrid.
 Vajutage infonuppu - määratud väärtus
vilgub.
 Keerake infonuppu ja määrake para-
meetrid uuesti.
 Vajutage infonupule ja kinnitage muu-
detud seadistus või oodake, kuni sea-
distatud väärtus automaatselt üle
võetakse.
Märkus
Kui valitud parameetrid 10 sekundi vältel ei
muudeta, lülitub ekraan tagasi aku oleku ja
puhta vee taseme näidule.
Igas puhastusprogrammis saab samu pu-
hastusparameetreid individuaalselt regu-
leerida.
Ka siis, kui masin ei ole voolu all, jäävad
kõik seadistused salvestatuks.
Reguleeritavad parameetrid
Reguleeritavad min:sa
parameetrid mm:ma
ks
Cleanspeed 1:1:6
(maksimaalne pu-
hastuskiirus)
FACT (harjade –
pöörete arv)
Vaccuum (imi- –
võimsus)
Ainult variant "Dose" puhul
Keemia/vahend 0,5%:0,
(puhastusaine do- 5%:3%
seerimine)
Infomenüü
 Keerake infonuppu, kuni ekraanile ku-
vatakse „Informationmenu".
 Keerake infonuppu ja kutsuge välja in-
fomenüü.
Infonupu keeramisega saab kuvada järg-
mist infot:
Ekraaninäit Tähendus
Ophrs xxxxxhxxm+ Töötundide loen-
dur
Kui loendur töötab,
kuvatakse „+"
Water E-----F: Veetase puhta vee
paagis
„C" vilgub, kui do-
seerimispump töö-
tab (ainult versioon
"Dose")
Speed: xkm/h Hetke kiirus
Alfred/Kärcher Tootja
B90R Dxx Seadme tähis
Prog.vers. x.x Tarkvaraversioon
Exit Inform.menu Infomenüüst saab
infonupule vajuta-
des väljuda.
4
-
ET
Veekoguse reguleerimine
 Vastavalt põrandakatte määrdumisele
ja tüübile valida veekoguse reguleeri-
mispea abil veekogus.
Puhastuspea langetamine/tõstmine
Langetamine
 Suruge pedaali tagumine pind puhas-
tuspea tõstmiseks/langetamiseks alla,
laske pedaalil asendist vabaneda üles
liikuda.
Harjaajam käivitub, kui puhastuspea on
alla lastud.
Tõstmine
 Suruge pedaali eesmine pind puhas-
tuspea tõstmiseks/langetamiseks alla
ja laske asendisse fikseeruda.
Imivarva langetamine/tõstmine
Langetamine
Märkus  Tõmmake imivarva tõstmise/langetami-
se hoob üles, suruge välja ja laske alla
liikuda.
Imemine käivitub, kui hoob on all.
1=1km/h,
Tõstmine
8=6km/h
 Tõmmake imivarva tõstmise/langetami-
se hoob üles ja laske asendisse fiksee-
Power
ruda.
Whisper
Imiotsaku reguleerimine
Fine
Low
Kaldasend
High
Puhastustulemuse parandamiseks plaati-
dega kaetud põrandal võib imivarva kuni 5°
kaldu keerata.
–
Joonis 8, vt ümbris
 Vabastage tiibmutter.
 Keerake imivarba.
 Keerake tiibmutrid kinni.
Kalle
Ebarahuldava puhastustulemuse korral
võib sirge imivarva kallet muuta.
Joonis 8, vt ümbris
 Vabastage tiibmutter.
 Imivarva kallutamine.
 Keerake tiibmutrid kinni.
Harja surve reguleerimine (ainult
Joonis 10, vt ümbris
 Harjasurve hoob vasakule lükata, regu-
leerida ja uuesti paremale asendisse
fikseeruda lasta.
Hoob alla: Surve vähendamine.
–
Hoob üles: Surve suurendamine.
–
Puhastushuulte reguleerimine (ai-
nult versioonil Adv)
 Keerake seaderatast ja reguleerige pu-
hastushuuli nii, et puhasstushuul puu-
dutaks põrandat.
 Keerake seaderatast täiendavalt 1 pöö-
re alla.
versioonil Adv)
