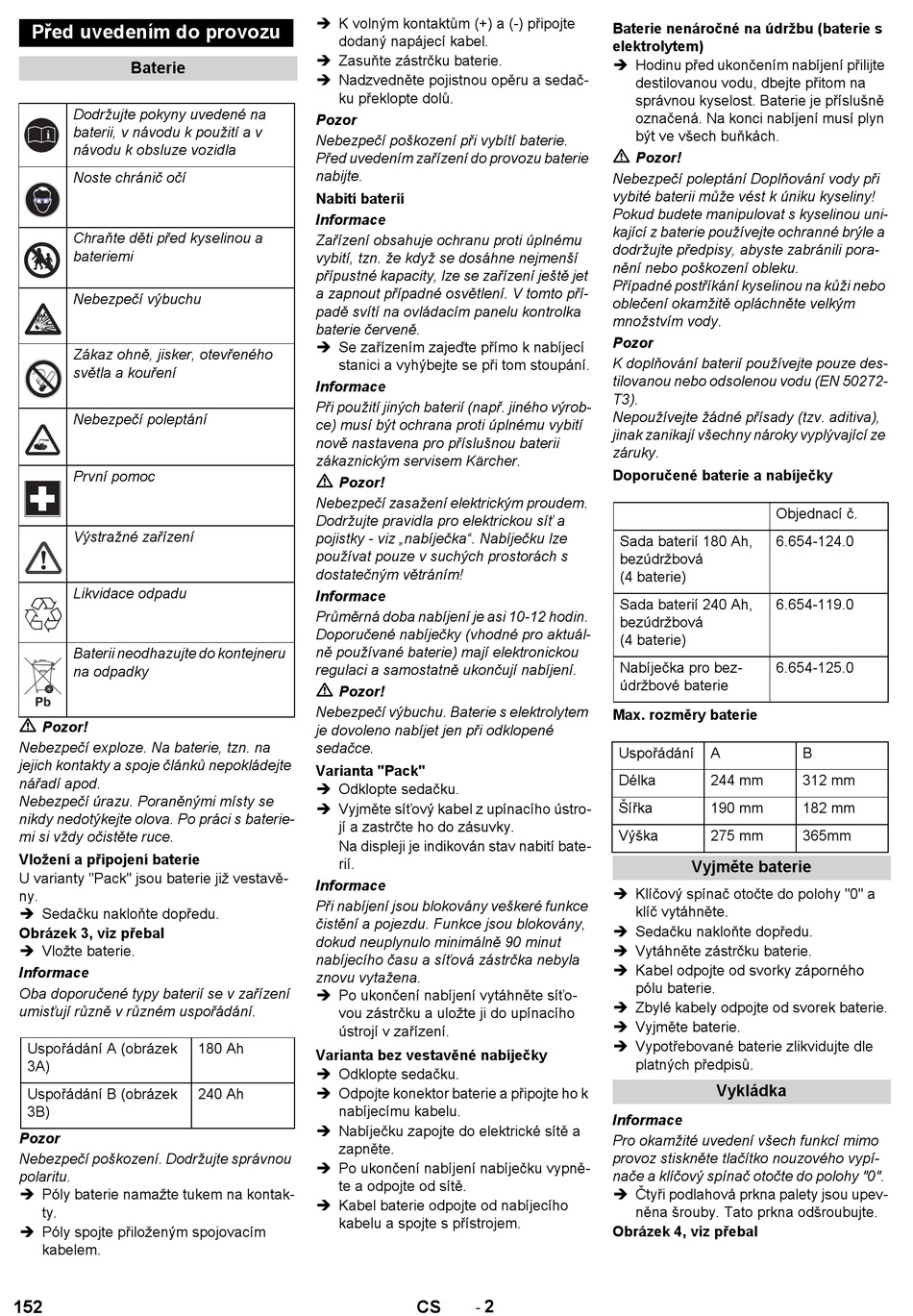

Kärcher B 90 R Manual page 152

Před uvedením do provozu
Baterie
Dodržujte pokyny uvedené na
baterii, v návodu k použití a v
návodu k obsluze vozidla
Noste chránič očí
Chraňte děti před kyselinou a
bateriemi
Nebezpečí výbuchu
Zákaz ohně, jisker, otevřeného
světla a kouření
Nebezpečí poleptání
První pomoc
Výstražné zařízení
Likvidace odpadu
Baterii neodhazujte do kontejneru
na odpadky
Pozor!
Nebezpečí exploze. Na baterie, tzn. na
jejich kontakty a spoje článků nepokládejte
nářadí apod.
Nebezpečí úrazu. Poraněnými místy se
nikdy nedotýkejte olova. Po práci s baterie-
mi si vždy očistěte ruce.
Vložení a připojení baterie
U varianty "Pack" jsou baterie již vestavě-
ny.
 Sedačku nakloňte dopředu.
Obrázek 3, viz přebal
 Vložte baterie.
Informace
Oba doporučené typy baterií se v zařízení
umisťují různě v různém uspořádání.
Uspořádání A (obrázek
3A)
Uspořádání B (obrázek
3B)
Pozor
Nebezpečí poškození. Dodržujte správnou
polaritu.
 Póly baterie namažte tukem na kontak-
ty.
 Póly spojte přiloženým spojovacím
kabelem.
152
 K volným kontaktům (+) a (-) připojte
dodaný napájecí kabel.
 Zasuňte zástrčku baterie.
 Nadzvedněte pojistnou opěru a sedač-
ku překlopte dolů.
Pozor
Nebezpečí poškození při vybítí baterie.
Před uvedením zařízení do provozu baterie
nabijte.
Nabití baterií
Informace
Zařízení obsahuje ochranu proti úplnému
vybití, tzn. že když se dosáhne nejmenší
přípustné kapacity, lze se zařízení ještě jet
a zapnout případné osvětlení. V tomto pří-
padě svítí na ovládacím panelu kontrolka
baterie červeně.
 Se zařízením zajeďte přímo k nabíjecí
stanici a vyhýbejte se při tom stoupání.
Informace
Při použití jiných baterií (např. jiného výrob-
ce) musí být ochrana proti úplnému vybití
nově nastavena pro příslušnou baterii
zákaznickým servisem Kärcher.
Pozor!
Nebezpečí zasažení elektrickým proudem.
Dodržujte pravidla pro elektrickou síť a
pojistky - viz „nabíječka". Nabíječku lze
používat pouze v suchých prostorách s
dostatečným větráním!
Informace
Průměrná doba nabíjení je asi 10-12 hodin.
Doporučené nabíječky (vhodné pro aktuál-
ně používané baterie) mají elektronickou
regulaci a samostatně ukončují nabíjení.
Pozor!
Nebezpečí výbuchu. Baterie s elektrolytem
je dovoleno nabíjet jen při odklopené
sedačce.
Varianta "Pack"
 Odklopte sedačku.
 Vyjměte síťový kabel z upínacího ústro-
jí a zastrčte ho do zásuvky.
Na displeji je indikován stav nabití bate-
rií.
Informace
Při nabíjení jsou blokovány veškeré funkce
čistění a pojezdu. Funkce jsou blokovány,
dokud neuplynulo minimálně 90 minut
nabíjecího času a síťová zástrčka nebyla
znovu vytažena.
 Po ukončení nabíjení vytáhněte síťo-
vou zástrčku a uložte ji do upínacího
ústrojí v zařízení.
180 Ah
Varianta bez vestavěné nabíječky
 Odklopte sedačku.
240 Ah  Odpojte konektor baterie a připojte ho k
nabíjecímu kabelu.
 Nabíječku zapojte do elektrické sítě a
zapněte.
 Po ukončení nabíjení nabíječku vypně-
te a odpojte od sítě.
 Kabel baterie odpojte od nabíjecího
kabelu a spojte s přístrojem.
2
-
CS
Baterie nenáročné na údržbu (baterie s
elektrolytem)
 Hodinu před ukončením nabíjení přilijte
destilovanou vodu, dbejte přitom na
správnou kyselost. Baterie je příslušně
označená. Na konci nabíjení musí plyn
být ve všech buňkách.
Pozor!
Nebezpečí poleptání Doplňování vody při
vybité baterii může vést k úniku kyseliny!
Pokud budete manipulovat s kyselinou uni-
kající z baterie používejte ochranné brýle a
dodržujte předpisy, abyste zabránili pora-
nění nebo poškození obleku.
Případné postříkání kyselinou na kůži nebo
oblečení okamžitě opláchněte velkým
množstvím vody.
Pozor
K doplňování baterií používejte pouze des-
tilovanou nebo odsolenou vodu (EN 50272-
T3).
Nepoužívejte žádné přísady (tzv. aditiva),
jinak zanikají všechny nároky vyplývající ze
záruky.
Doporučené baterie a nabíječky
Objednací č.
Sada baterií 180 Ah, 6.654-124.0
bezúdržbová
(4 baterie)
Sada baterií 240 Ah, 6.654-119.0
bezúdržbová
(4 baterie)
Nabíječka pro bez- 6.654-125.0
údržbové baterie
Max. rozměry baterie
Uspořádání A
Délka 244 mm
Šířka 190 mm
Výška 275 mm
Vyjměte baterie
 Klíčový spínač otočte do polohy "0" a
klíč vytáhněte.
 Sedačku nakloňte dopředu.
 Vytáhněte zástrčku baterie.
 Kabel odpojte od svorky záporného
pólu baterie.
 Zbylé kabely odpojte od svorek baterie.
 Vyjměte baterie.
 Vypotřebované baterie zlikvidujte dle
platných předpisů.
Vykládka
Informace
Pro okamžité uvedení všech funkcí mimo
provoz stiskněte tlačítko nouzového vypí-
nače a klíčový spínač otočte do polohy "0".
 Čtyři podlahová prkna palety jsou upev-
něna šrouby. Tato prkna odšroubujte.
Obrázek 4, viz přebal
B
312 mm
182 mm
365mm
