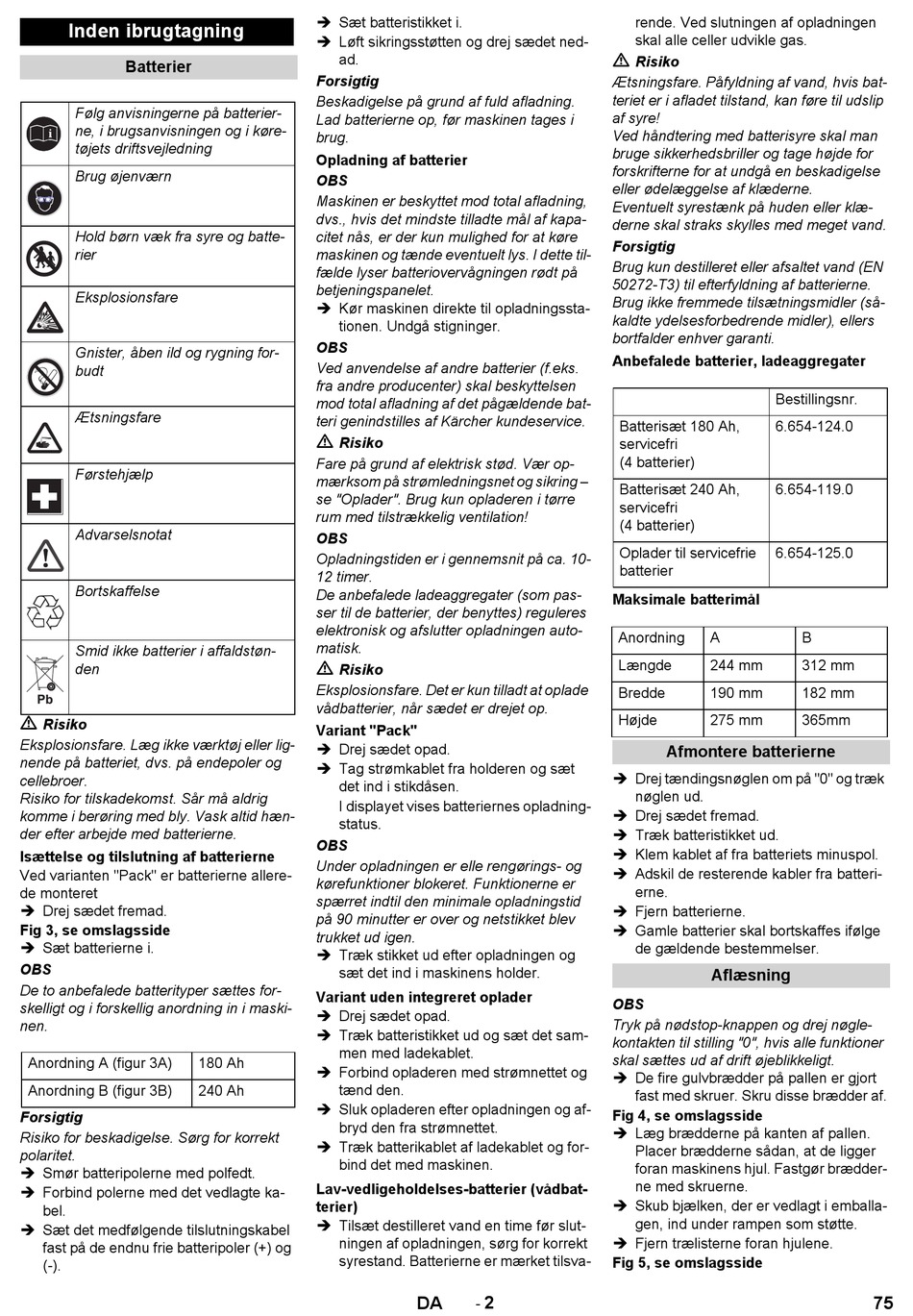

Kärcher B 90 R Manual page 75

Inden ibrugtagning
Batterier
Følg anvisningerne på batterier-
ne, i brugsanvisningen og i køre-
tøjets driftsvejledning
Brug øjenværn
Hold børn væk fra syre og batte-
rier
Eksplosionsfare
Gnister, åben ild og rygning for-
budt
Ætsningsfare
Førstehjælp
Advarselsnotat
Bortskaffelse
Smid ikke batterier i affaldstøn-
den
Risiko
Eksplosionsfare. Læg ikke værktøj eller lig-
nende på batteriet, dvs. på endepoler og
cellebroer.
Risiko for tilskadekomst. Sår må aldrig
komme i berøring med bly. Vask altid hæn-
der efter arbejde med batterierne.
Isættelse og tilslutning af batterierne
Ved varianten "Pack" er batterierne allere-
de monteret
 Drej sædet fremad.
Fig 3, se omslagsside
 Sæt batterierne i.
OBS
De to anbefalede batterityper sættes for-
skelligt og i forskellig anordning in i maski-
nen.
Anordning A (figur 3A)
Anordning B (figur 3B)
Forsigtig
Risiko for beskadigelse. Sørg for korrekt
polaritet.
 Smør batteripolerne med polfedt.
 Forbind polerne med det vedlagte ka-
bel.
 Sæt det medfølgende tilslutningskabel
fast på de endnu frie batteripoler (+) og
(-).
 Sæt batteristikket i.
 Løft sikringsstøtten og drej sædet ned-
ad.
Forsigtig
Beskadigelse på grund af fuld afladning.
Lad batterierne op, før maskinen tages i
brug.
Opladning af batterier
OBS
Maskinen er beskyttet mod total afladning,
dvs., hvis det mindste tilladte mål af kapa-
citet nås, er der kun mulighed for at køre
maskinen og tænde eventuelt lys. I dette til-
fælde lyser batteriovervågningen rødt på
betjeningspanelet.
 Kør maskinen direkte til opladningssta-
tionen. Undgå stigninger.
OBS
Ved anvendelse af andre batterier (f.eks.
fra andre producenter) skal beskyttelsen
mod total afladning af det pågældende bat-
teri genindstilles af Kärcher kundeservice.
Risiko
Fare på grund af elektrisk stød. Vær op-
mærksom på strømledningsnet og sikring –
se "Oplader". Brug kun opladeren i tørre
rum med tilstrækkelig ventilation!
OBS
Opladningstiden er i gennemsnit på ca. 10-
12 timer.
De anbefalede ladeaggregater (som pas-
ser til de batterier, der benyttes) reguleres
elektronisk og afslutter opladningen auto-
matisk.
Risiko
Eksplosionsfare. Det er kun tilladt at oplade
vådbatterier, når sædet er drejet op.
Variant "Pack"
 Drej sædet opad.
 Tag strømkablet fra holderen og sæt
det ind i stikdåsen.
I displayet vises batteriernes opladning-
status.
OBS
Under opladningen er elle rengørings- og
kørefunktioner blokeret. Funktionerne er
spærret indtil den minimale opladningstid
på 90 minutter er over og netstikket blev
trukket ud igen.
 Træk stikket ud efter opladningen og
sæt det ind i maskinens holder.
Variant uden integreret oplader
 Drej sædet opad.
 Træk batteristikket ud og sæt det sam-
men med ladekablet.
180 Ah
 Forbind opladeren med strømnettet og
240 Ah tænd den.
 Sluk opladeren efter opladningen og af-
bryd den fra strømnettet.
 Træk batterikablet af ladekablet og for-
bind det med maskinen.
Lav-vedligeholdelses-batterier (vådbat-
terier)
 Tilsæt destilleret vand en time før slut-
ningen af opladningen, sørg for korrekt
syrestand. Batterierne er mærket tilsva-
2
-
DA
rende. Ved slutningen af opladningen
skal alle celler udvikle gas.
Risiko
Ætsningsfare. Påfyldning af vand, hvis bat-
teriet er i afladet tilstand, kan føre til udslip
af syre!
Ved håndtering med batterisyre skal man
bruge sikkerhedsbriller og tage højde for
forskrifterne for at undgå en beskadigelse
eller ødelæggelse af klæderne.
Eventuelt syrestænk på huden eller klæ-
derne skal straks skylles med meget vand.
Forsigtig
Brug kun destilleret eller afsaltet vand (EN
50272-T3) til efterfyldning af batterierne.
Brug ikke fremmede tilsætningsmidler (så-
kaldte ydelsesforbedrende midler), ellers
bortfalder enhver garanti.
Anbefalede batterier, ladeaggregater
Bestillingsnr.
Batterisæt 180 Ah, 6.654-124.0
servicefri
(4 batterier)
Batterisæt 240 Ah, 6.654-119.0
servicefri
(4 batterier)
Oplader til servicefrie 6.654-125.0
batterier
Maksimale batterimål
Anordning A
Længde 244 mm
Bredde 190 mm
Højde 275 mm
Afmontere batterierne
 Drej tændingsnøglen om på "0" og træk
nøglen ud.
 Drej sædet fremad.
 Træk batteristikket ud.
 Klem kablet af fra batteriets minuspol.
 Adskil de resterende kabler fra batteri-
erne.
 Fjern batterierne.
 Gamle batterier skal bortskaffes ifølge
de gældende bestemmelser.
Aflæsning
OBS
Tryk på nødstop-knappen og drej nøgle-
kontakten til stilling "0", hvis alle funktioner
skal sættes ud af drift øjeblikkeligt.
 De fire gulvbrædder på pallen er gjort
fast med skruer. Skru disse brædder af.
Fig 4, se omslagsside
 Læg brædderne på kanten af pallen.
Placer brædderne sådan, at de ligger
foran maskinens hjul. Fastgør brædder-
ne med skruerne.
 Skub bjælken, der er vedlagt i emballa-
gen, ind under rampen som støtte.
 Fjern trælisterne foran hjulene.
Fig 5, se omslagsside
B
312 mm
182 mm
365mm
75
